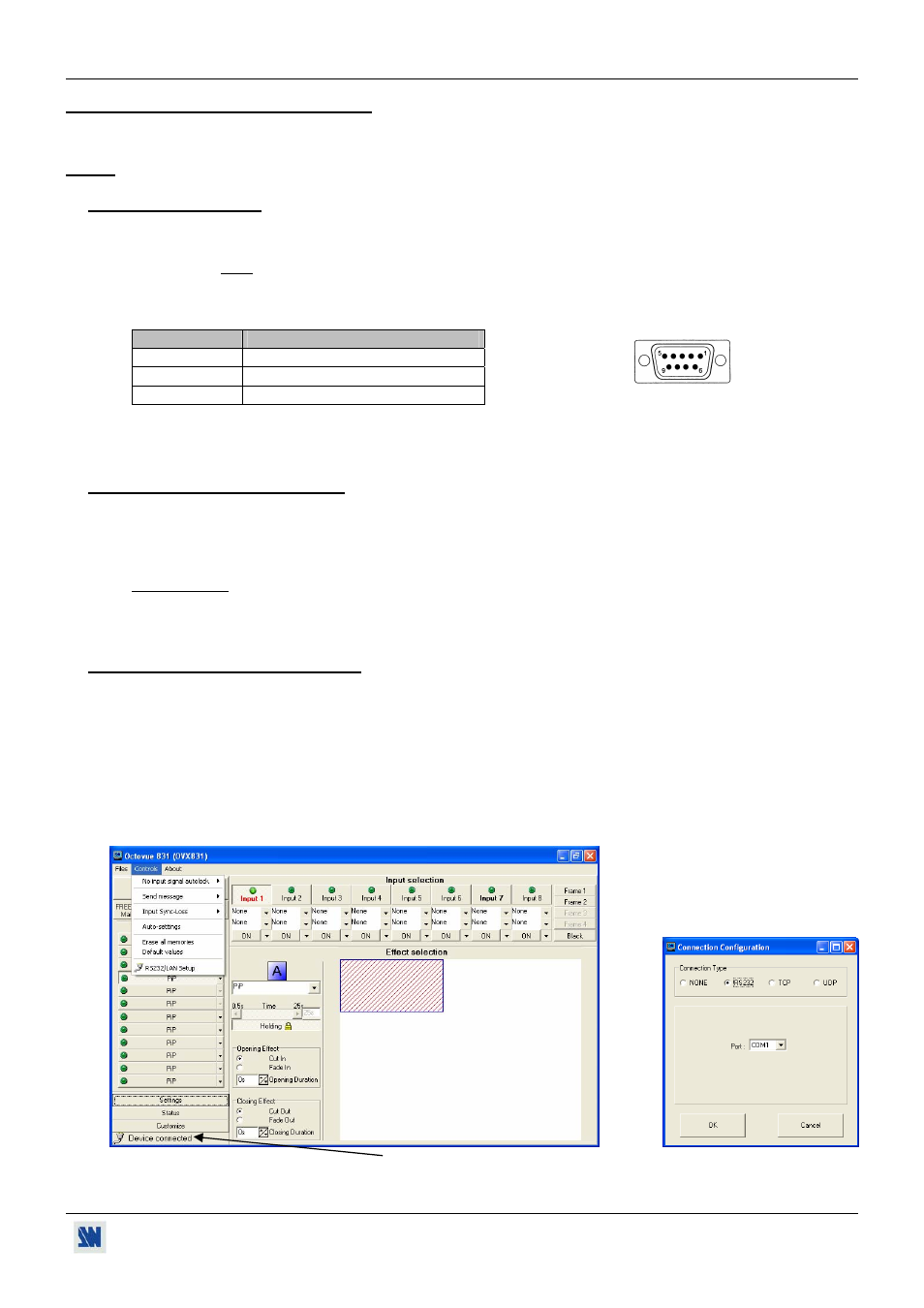

Page 83
OCTO VUE / QUATTRO VUE
PAGE 83
Chapitre 7 : LOGICIEL DE CONTRÔLE
Votre appareil est livré avec un logiciel de contrôle compatible avec Windows. Ce logiciel permet d'effectuer tous les réglages
de l'appareil par de simple clics de la souris.
NOTE: Il est recommandé d'utiliser Windows NT, 2000 ou XP pour l'utilisation en réseau (LAN).
7-1. RACCORDEMENTS
RACCORDEMENT AU PORT RS-232:
- Reliez le port série de votre appareil de contrôle (ordinateur) au connecteur RS-232 (DB9 Femelle) de l'appareil
avec un câble droit (DB9 Femelle / DB9 Mâle).
- Vitesse de transmission: 9600 bauds, 8 bits de donnée, 1 bit stop, pas de bit de parité, pas de control de flux.
- Brochage:
BROCHE N°
FONCTIONS
2 TRANSMISSION
(Tx)
3 RÉCEPTION
(Rx)
5 MASSE
(Gnd)
RACCORDEMENT AU PORT LAN (optionnel):
- Raccordez le port LAN (connecteur RJ45) de l'appareil à votre réseau en fonction de votre installation.
7-2. INSTALLATION DU LOGICIEL
Allumez votre ordinateur et attendez que Windows démarre complètement.
Insérez le CD-ROM dans votre lecteur: La page d'accueil ANALOG WAY s'ouvre alors automatiquement.
Sélectionnez le langage des menus du CD-ROM, ensuite cliquez sur "Installer un programme de contrôle à distance"
et sélectionnez le nom votre appareil.
IMPORTANT: Si l'autorun n'est pas actif: A partir du bureau Windows, ouvrez Poste de travail et sélectionnez le
lecteur de CD-ROM. Sélectionnez le dossier Autorun, ensuite sélectionnez le fichier autorun.exe.
Suivez ensuite les instructions d'installation de Windows.
7-3. CONFIGURATION DU LOGICIEL
Raccordez le câble RS-232 ou RJ45 entre l'appareil de contrôle et l'appareil comme indiqué dans le chapitre 7-1.
Mettez ensuite tous les appareils sous tension.
Cliquez sur le fichier OctoSerie dans Démarrer > programmes > ANALOGWAY > Octoserie pour démarrer le
logiciel.
Cliquez dans le menu Controls et sélectionnez RS232/LAN setup, puis:
• CAS DU PORT RS-232:
- Avec l'écran LCD de l'appareil, vérifier que le port RS-232 est activé (CONTROL > RS232/LAN port > RS232).
- Avec le menu Controls du logiciel, sélectionnez, RS232/LAN setup, puis sélectionnez le numéro du port COM
correspondant au raccordement de l'appareil.
DB9 femelle (Face arrière de l'appareil)
Si la communication fonctionne, le message "Device connected" est
affiché, ainsi que le modèle de l'appareil dans la barre de titre windows.
