GUIDE DE DÉMARRAGE RAPIDE – QUATTRO VUE TM
ANALOG WAY ÉDITION : 01/08
RACCORDEMENTS :
NOTE : Eteignez tous les appareils avant d’effectuer les raccordements.
Raccordez le cordon secteur à l’embase secteur de l’appareil et à une prise de courant secteur.
Raccordez vos sources informatique et vidéo aux 4 entrées universelle de l’appareil.
• Si vous avez besoin de raccordez une source informatique numérique, utilisez l’entrée n°1 (connecteur DVI-I IN).
• Raccordez vos autres sources sur les entrées libres.
IMPORTANT : Raccordez uniquement une source par entrée.
Raccordez votre afficheur principal (projecteur, écran plasma…) au connecteur de sortie MAIN (HD15 ou DVI).
Si nécessaire, raccordez votre afficheur de prévisualisation (projecteur, écran plasma…) au connecteur de sortie PREVIEW
(HD15).
Allumez l’appareil (interrupteur en face arrière). Allumez vos sources et ensuite vos afficheurs.

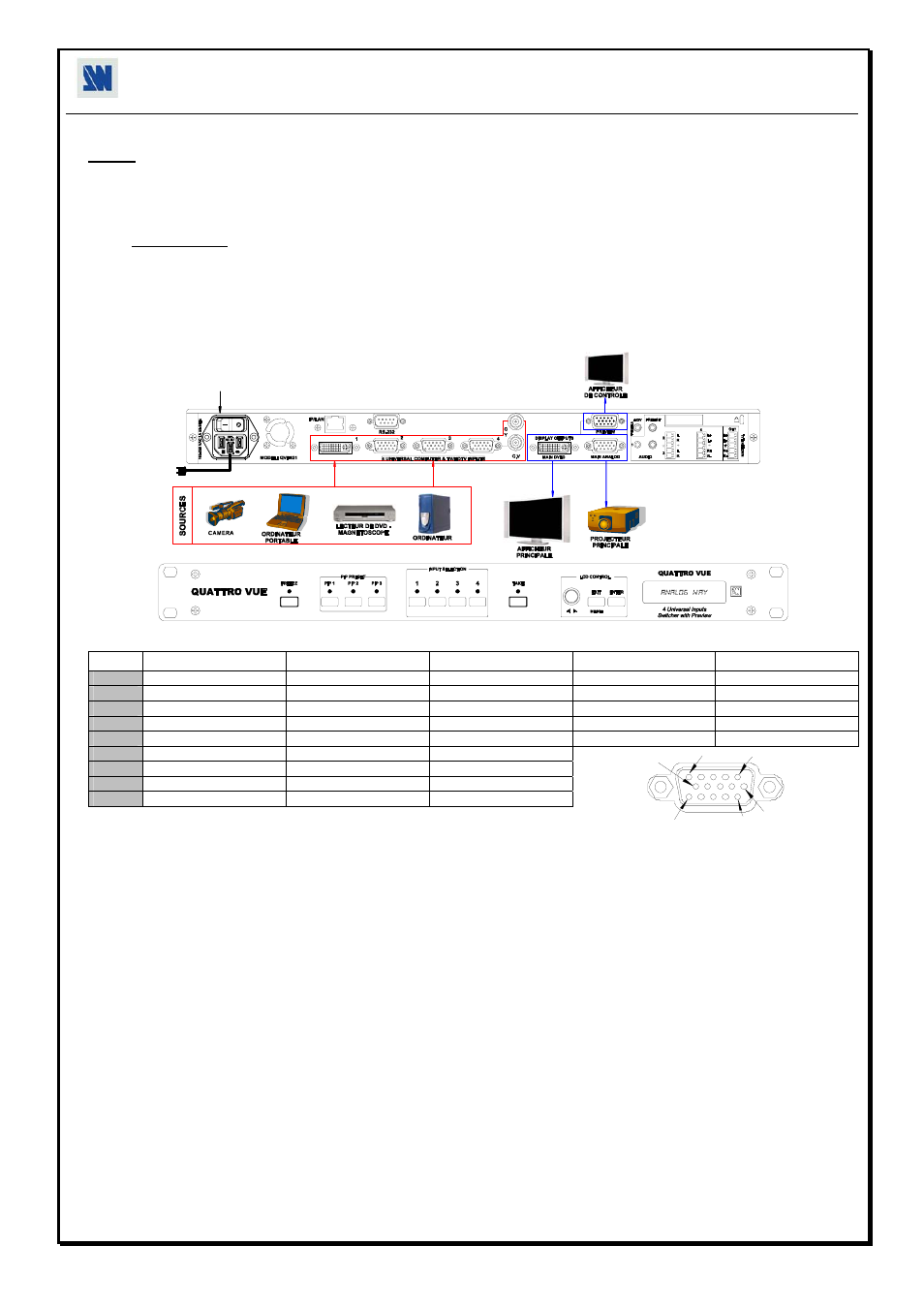

• Schéma de raccordement :
2
5
1 2 3 3
4
ANALOG WAY
• Brochage du connecteur HD15 (entrées n°2 à 4 – entrée n°1 avec adaptateur DVI/HD15) :
SIGNAL INFORMATIQUE VIDÉO RGB/S YUV et HDTV S.VIDEO (Y/C) VIDÉO COMPOSITE
Broche 1 ROUGE. ROUGE. Cr / Pr. C (chrominance).
Broche 2 VERT. VERT. Y. Y (luminance). VIDÉO (NTSC, PAL…)
Broche 3 BLEU. BLEU. Cb / Pb.
Broche 6 masse du ROUGE. Masse du ROUGE. Masse de Cr / Pr. Masse du C.
Broche 7 masse du VERT. Masse du VERT. Masse de Y. masse du Y. masse.
Broche 8 masse du BLEU. Masse du BLEU. Masse de Cb / Pb.
Broche 10 masse du H et V. masse du H et V.
Broche 13 Synchro. H ou C (S). Synchro. C (S).
Broche 14 Synchro. V.
RÉGLAGES :
Avant chaque nouvelle application, nous conseillons de remettre tous les réglages par défaut de l’appareil, avec la fonction default
values de l’écran LCD (CONTROL > Default value > yes).
Sélectionnez un mode de commutation avec le menu LCD (SWITCHING > fast switching ou seamless).
Sélectionnez la fonction Auto settings avec le menu LCD (INPUT > Auto settings). Cette fonction va automatiquement détecter le
type de source raccordée aux entrées de l’appareil. Parfois, ce réglage automatique peut ne pas détecter le type de source : dans ce
cas, sélectionnez manuellement la source avec le menu de l’écran LCD (INPUT > Input type).
Si vous avez sélectionné, le mode fast switching : sélectionnez un format de sortie avec le menu LCD (OUTPUT > output format).
Sélectionnez ensuite la fréquence trame de sortie (OUTPUT > output rate).
Réglage de l’afficheur :
• EN MODE SEAMLESS : Sélectionnez la source informatique de référence. L’image informatique de référence est affichée sur la
sortie. Réglez l’image en plein écran avec les fonctions de réglages de votre afficheur.
• EN MODE FAST SWITCHING : Affichez la centering pattern avec le menu LCD (OUTPUT > test pattern > centering).
Affichez une image noire en sortie. Réglez l’image en plein écran avec les fonctions de réglages de votre afficheur.
Pour chaque entrée raccordé à l’appareil, effectuez les réglages suivants :
-Sélectionnez la source que vous souhaitez régler (avec les touches de la face avant « INPUT SELECTION »).
-Sélectionnez l’aspect ratio de votre source d’entrée avec le menu LCD (IMAGE > aspect ratio).
-Utilisez la fonction Centering (IMAGE > centering) pour cadrer automatiquement l’image dans la Centering pattern.
-Si nécessaire, effectuez les autres réglages disponibles dans le menu IMAGE de l’écran LCD (color, brightness…).
