CDP
Manuel d'instructions 33

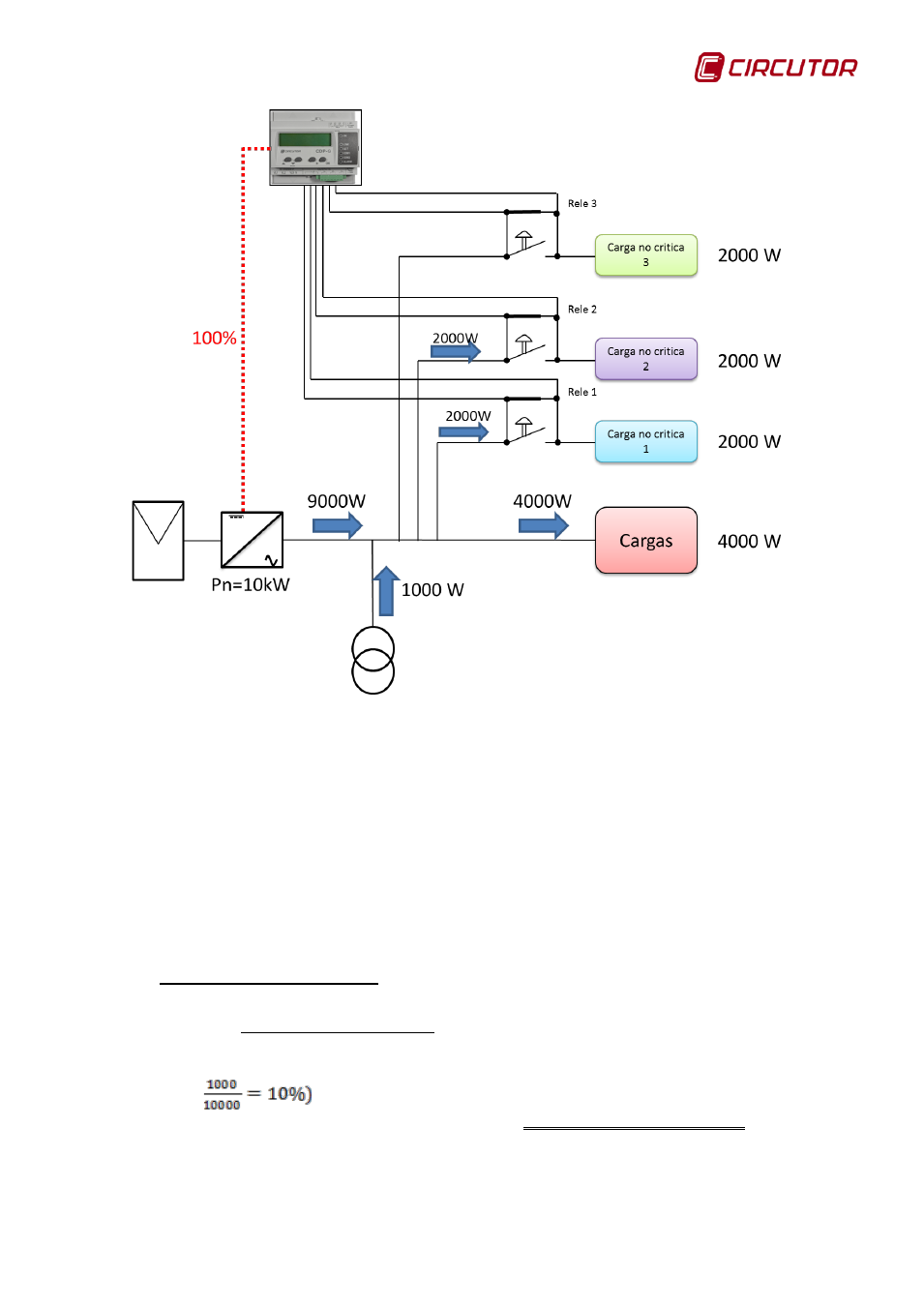

Figure 29 : Installation monophasée avec 3 charges à connecter (charge 1, 2 et 3
connectées)
Comme montré sur la Figure 29 , il est observé que bien que l’inverseur soit de
10kW, la radiation existante ne lui permet de produire que 9kW, par conséquent,
pour satisfaire les 10kW de consommation, il est nécessaire de prendre 1kW du
réseau.
Dans cette situation, le CDP-G maintient le système sans ajouter ni enlever
aucune charge pendant le temps configuré dans la variable « temps de
reconnexion », dans le but d’obtenir la stabilité du système (dans ce cas 5
minutes).
• Condition déconnexion :
𝑷𝑷é𝒔𝒔𝒔𝒔
∑ 𝑷𝑷𝒔𝑷𝒔𝑷𝒔 𝒄𝒄𝒄𝒄𝒔𝒄𝒄é𝒔 < 𝐺𝑖𝑃𝑃𝑃𝑒 𝑃𝑃𝑃𝑚𝑖𝑃𝑐𝑖𝑚𝑃𝑃𝑃 𝑃𝑃𝑥.
(
 10 % ≤ 50 % 
cette condition est accomplie  le relais 3 reste connecté
