CDP
Manuel d'instructions 25
4.3.- EXEMPLES DE FONCTIONNEMENT DU MODÈLE CDP-G
4.3.1. INSTALLATION MONOPHASÉE AVEC 1 CHARGE À CONNECTER
Nous partirons d’une installation monophasée dans laquelle on veut mettre à
profit les excédents de production photovoltaïque pour alimenter 1 charge non
critique, par exemple une pompe de chaleur.
• Charge 1 : pompe de chaleur de 5 000 W
L’objectif est d’activer ces charges aux heures auxquelles il y a des excédents
de production, en pouvant réduire ainsi une partie des coûts énergétiques.
Les données de départ sont les suivantes :
Phase P. inverseur Consommation Consigne Production actuelle
L1
10 000 W 4 000 W
40 % 4 000 W (40 % du nominal)

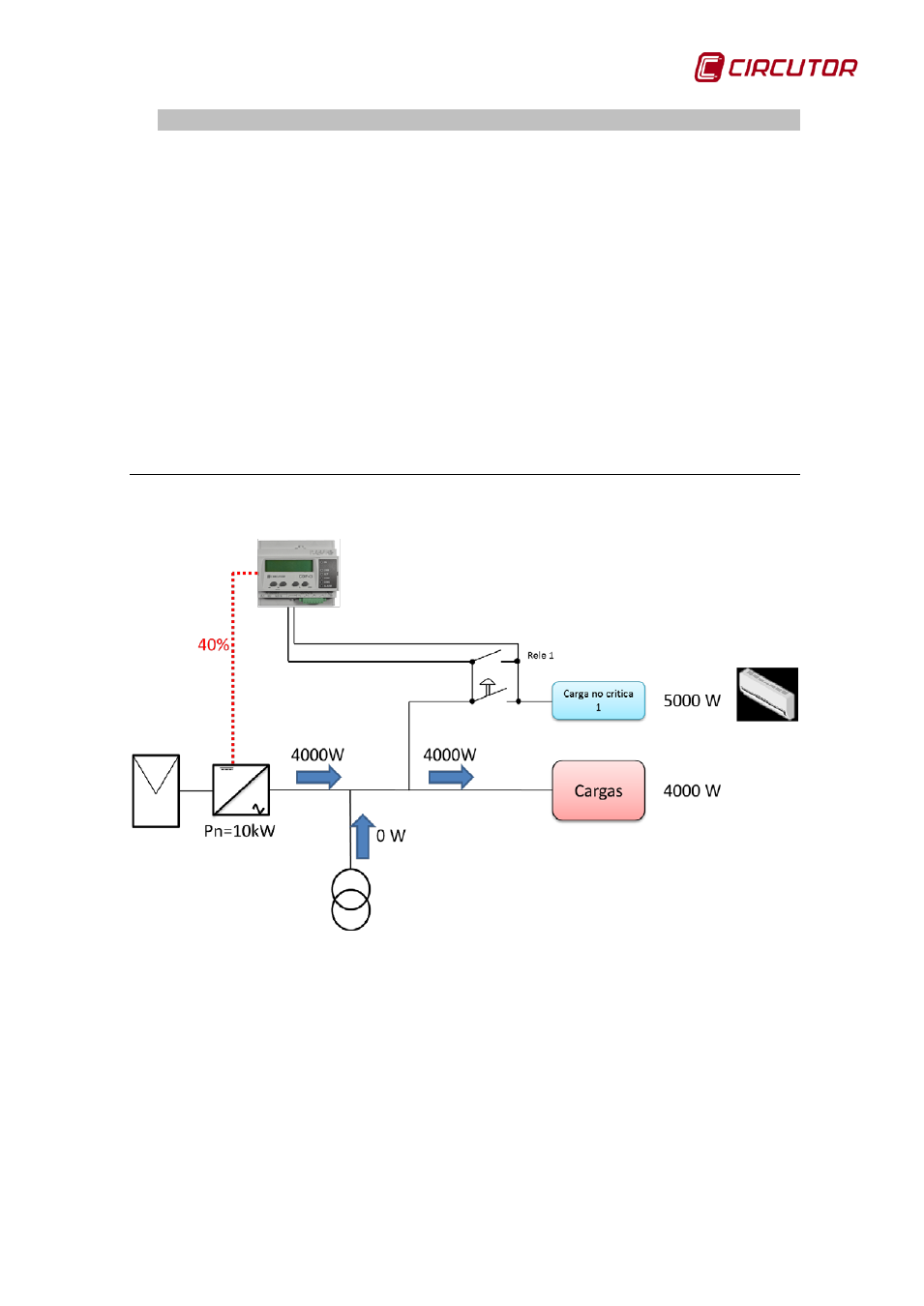

Figure 24 : Installation monophasée avec 1 charge à connecter
La programmation du CDP-G est montrée sur le
Tableau 11
:
