CIRCUTOR CDP-0 Manuel d'utilisation
Page 12
[Escribir texto]
CDP
12 Manuel d'instructions

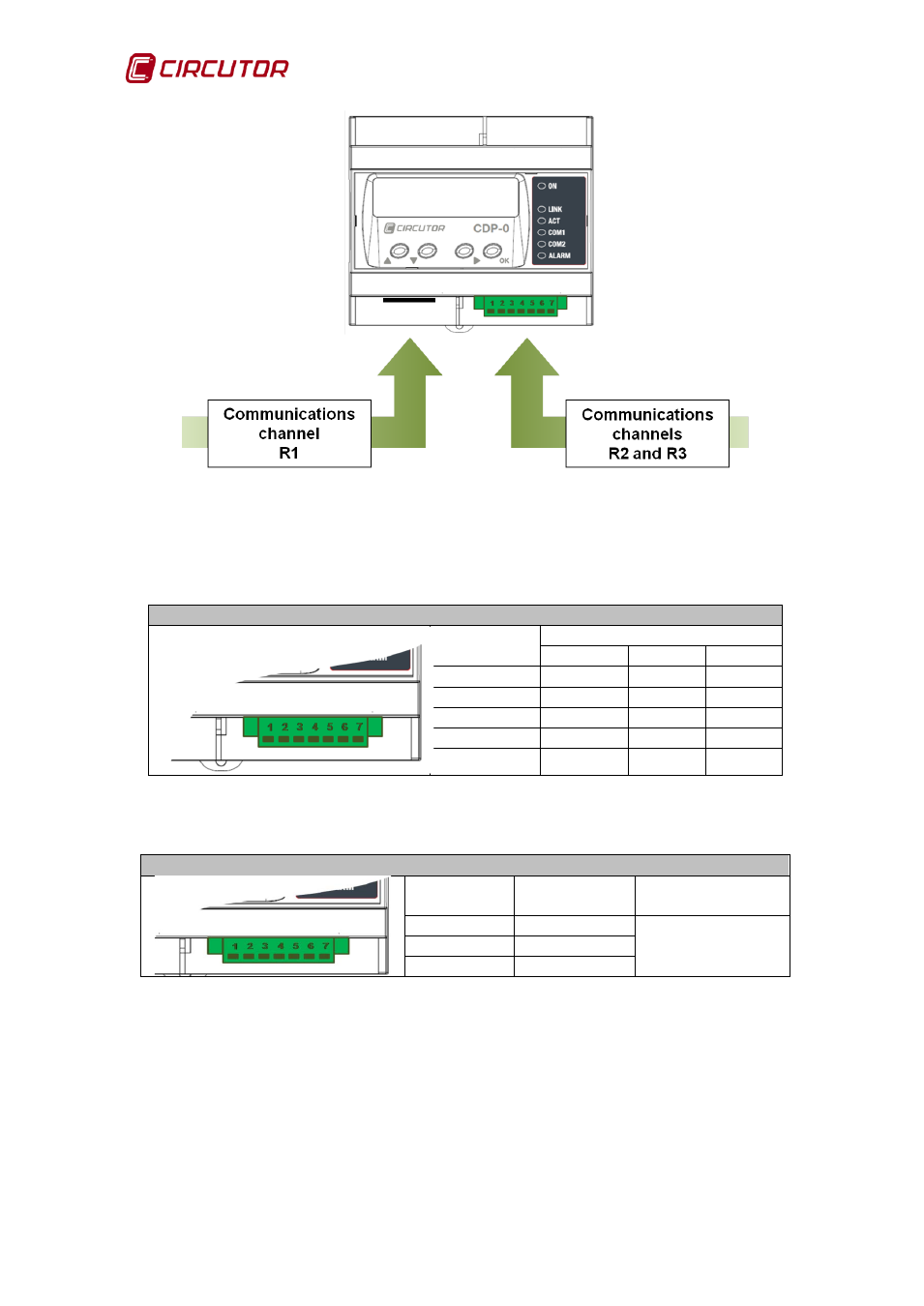

Figure 4 : Canaux de communications
La description des bornes du connecteur extractible est la suivante :
Tableau 5 : Description des bornes du canal R2
Description du connecteur de communications du canal R2
Bornes
Description de la borne
RS-422
RS-485 RS-232
1
TxD +
A+
CTS
2
RxD -
NC
(1)
RTS
3
TxD -
B -
RX
4
RxD +
NC
(1)
TX
5
GND
GND
GND
(1)
NC : N’est pas connecté.
Tableau 6 : Description des bornes du canal R3
Description du connecteur de communications du canal R3
Bornes
Description
de la borne
Canal de
communications
5
GND
RS-485
6
B -
7
A +
Le canal R2 est utilisé pour les communications avec l’inverseur et le R3 pour
créer un réseau avec les équipements auxiliaires qui permettent de mesurer la
puissance dans les installations triphasées.
Note : Pour un fonctionnement correct des communications RS-485, connecter
toujours la borne de GND.
