CDP
Manuel d'instructions 17
Si durant le temps défini dans la période de reconnexion maximum,
Disconnect. Timeout, le nombre maximum de tentatives de reconnexion,
définies dans le paramètre Max. Disconnections, se produit, l’équipement
active définitivement l’alarme.

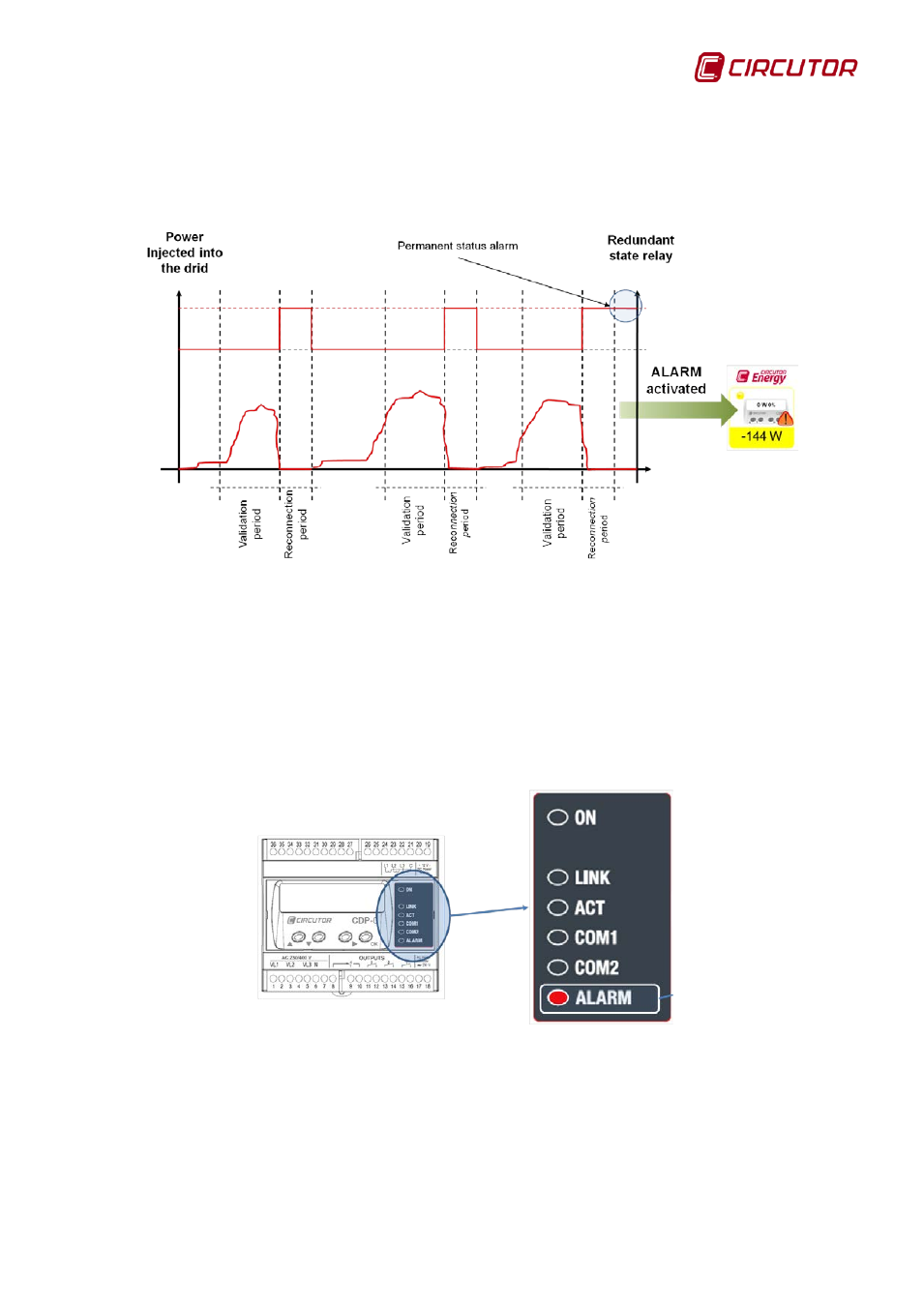

Figure 9 : Séquence de reconnexion de l’alarme
Sur le CDP, lorsque la séquence de reconnexion est terminée, les indications
suivantes apparaissent :
• DEL d’alarme : Sur le CDP, la diode électroluminescente de l’alarme est
activée, indiquant qu’une puissance est injectée au réseau électrique et
que la séquence de reconnexion est terminée.
Figure 10 : Alarme de relais de courant inverse
• Écran de l’équipement : Sur le CDP, un écran apparaît indiquant que
l’équipement a activé le relais de protection de courant inverse, en ayant
l’option de le débloquer. Sur l’écran initial apparaît l’option NO et en
utilisant les touches HAUT et BAS nous pouvons changer à YES, en
appuyant sur la touche OK nous validons l’option sélectionnée.
