CIRCUTOR CDP-0 - Manuel (Page 23)

CDP
Manuel d'instructions 23
4.2.2.1. Connexion de la tension
Pour la connexion monophasée avec surveillance, nous devons connecter les
bornes VL1, VL2 et VL3, nous devons les ponter et les connecter à la phase du
réseau monophasée et connecter la borne N au neutre.

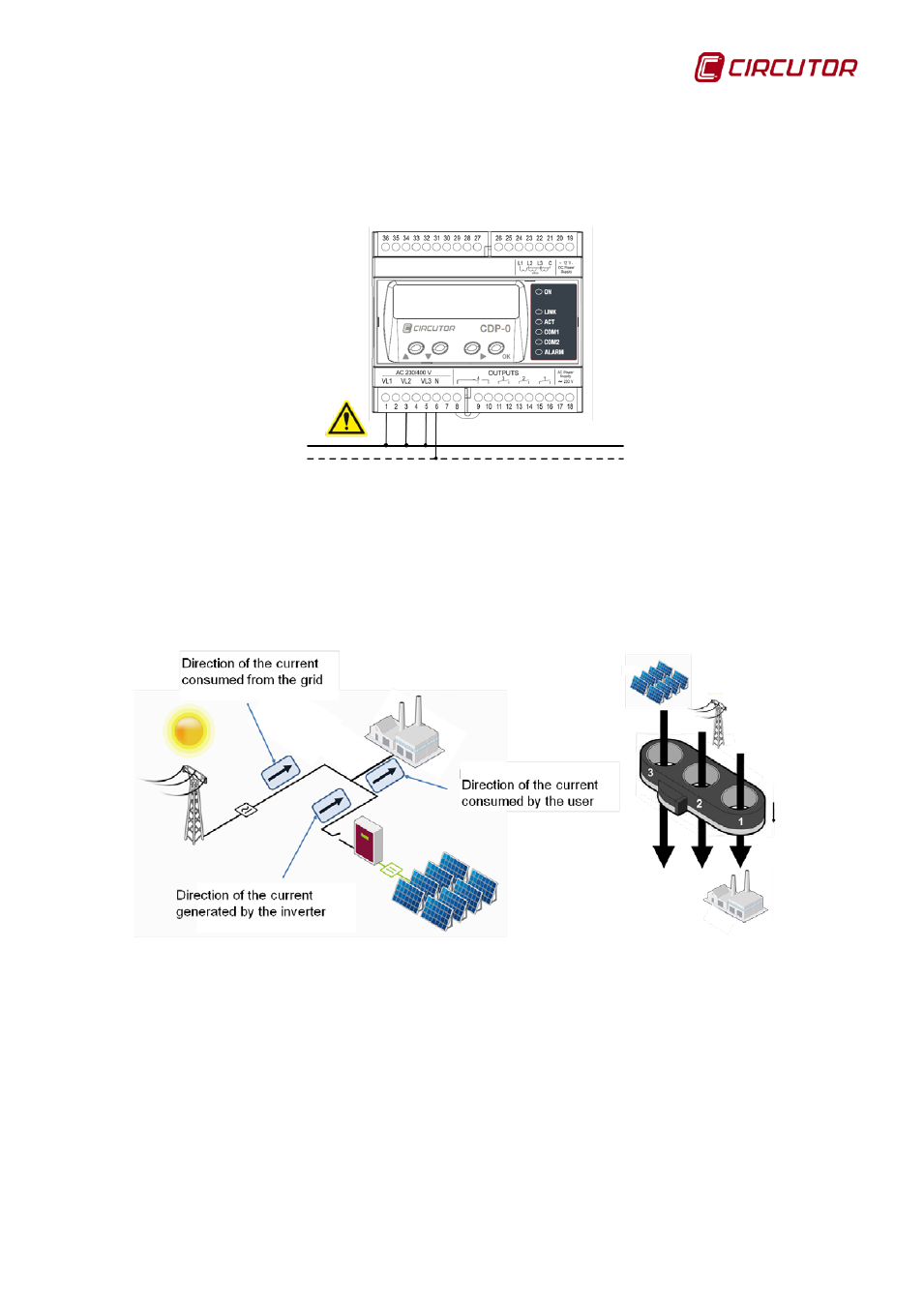

Figure 20 : Schéma de connexion de la tension
4.2.2.2. Connexion du courant
Pour la mesure du courant, nous devons utiliser les trois canaux du MC3. Le
sens du câble est celui qui est indiqué sur la
Figure 21 .
Figure 21 : Schéma de connexion du courant
4.2.3. CONNEXION TRIPHASÉE DE BASE
Le CDP dispose de trois canaux de mesure de tension (VL1, VL2 et VL3) et de
trois canaux de mesure de courant (IL1, IL2 e IL3) et, à l’aide d’un
transformateur de courant MC3, il mesurera la puissance triphasée consommée
par l’utilisateur. Dans ce cas, par le fait de ne pas disposer de mesure de la
puissance du réseau, la fonction du relais de protection d’injection de réseau ne
pourra pas être utilisée.
