Casella CEL Software for the Tuff sampling pumps - Manuel (Page 15)

Connectez la pompe à l’équipement de calibrage (consultez chapitre 6 )
ENTRÉE - Appuyez sur ENTRÉE pour continuer.

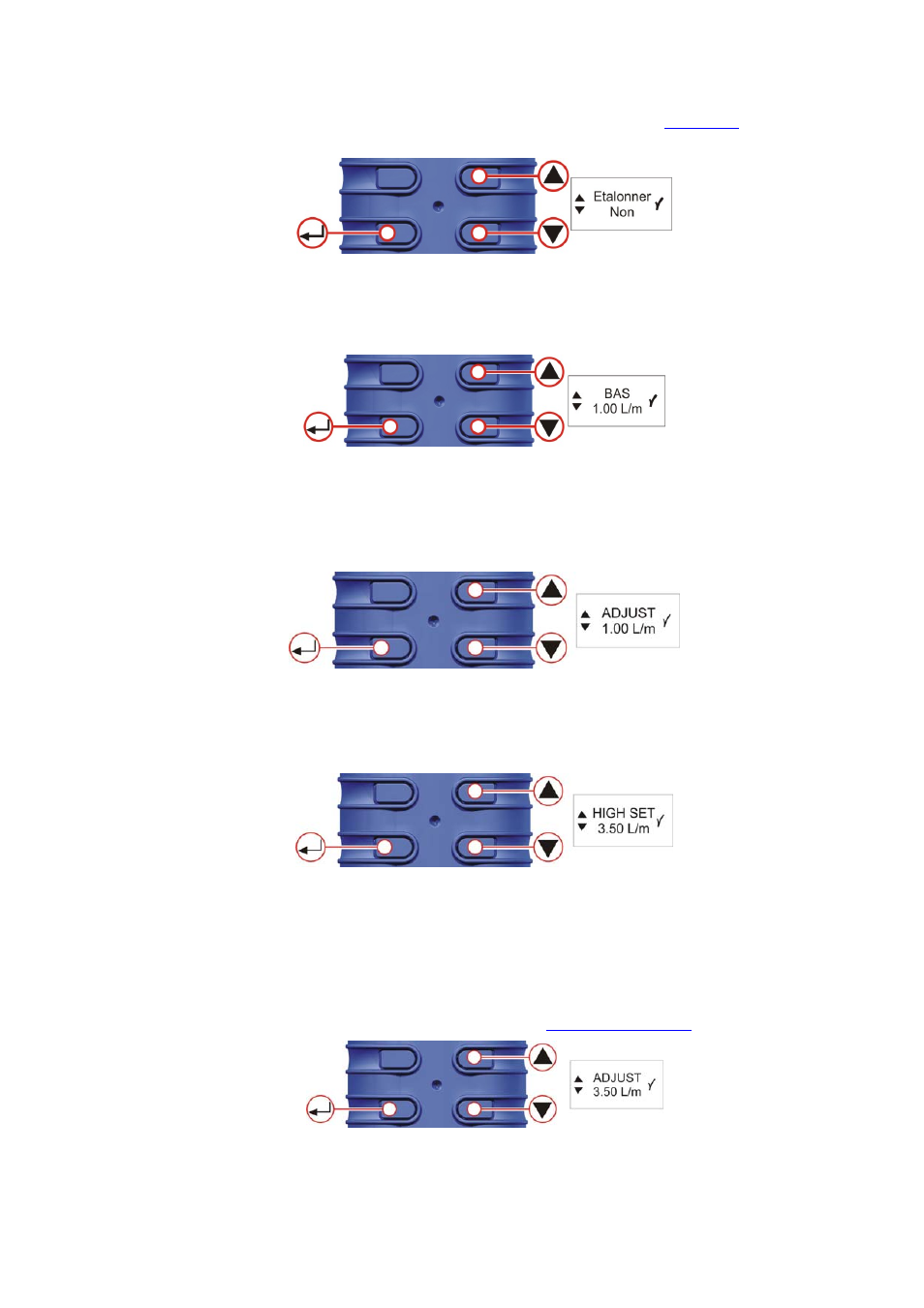

Figure 22 Écrans de calibrage
I. AJUSTEMENT DU POINT DE RÉGLAGE BAS (fig. 23)
Utilisez les flèches HAUT/BAS pour modifier le point de réglage bas en l/min. Appuyez
sur ENTRÉE pour continuer. La pompe démarre.
Figure 23 Écran de réglage bas
J. CALIBRAGE DU POINT DE RÉGLAGE BAS (fig. 24)
Vérifiez que la mesure du calibreur externe est égale à la valeur du point de réglage
bas. Utilisez les flèches HAUT/BAS pour régler le débit jusqu’à ce que les deux valeurs
soient égales. Appuyez sur ENTRÉE pour enregistrer le nouveau réglage et continuer.
Figure 24 Écran d’ajustement (réglage bas)
K. AJUSTEMENT DU POINT DE RÉGLAGE HAUT (fig. 25)
Utilisez les flèches HAUT/BAS pour modifier le point de réglage haut en l/min. Appuyez
sur ENTRÉE pour continuer.
Figure 25 Écran de réglage haut
L. CALIBRAGE DU POINT DE RÉGLAGE HAUT (fig. 26)
Vérifiez que la mesure du calibreur externe est égale à la valeur du point de réglage
haut. Utilisez les flèches HAUT/BAS pour régler le débit jusqu’à ce que les deux
valeurs soient égales. Appuyez sur ENTRÉE pour enregistrer le nouveau réglage et
continuer.
La pompe s’arrête et l’unité reviendra par défaut au MENU PRINCIPAL .
Figure 26 Écran d’ajustement (réglage haut)
Casella CEL Limited 15
