REMPLACEMENT DE LIGNE

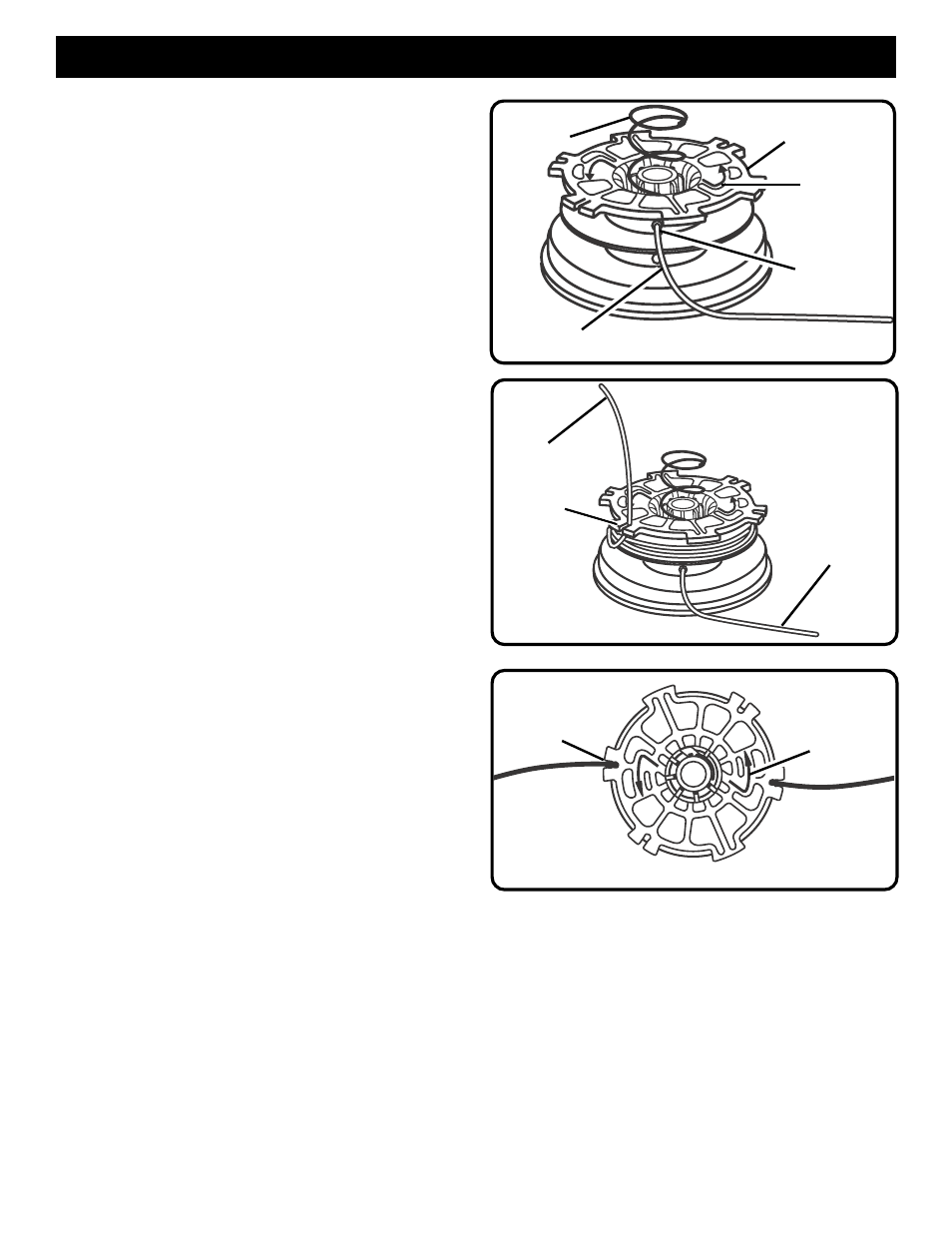

Voir les figures 26, 27 et 28.
Utiliser exclusivement une ligne monofilament. Pour une
efficacité maximum, utiliser exclusivement une ligne d’origine.
Diamètre ligne :
ZR30000 - 2,0 mm (0,080 po)
ZR30002 - 2,4 mm (0,095 po)
ZR30004 - 2,4 mm (0,095 po)
1. Arrêter le moteur et débrancher le fil de la bougie. Maintenir
la tête de coupe et retirer la retenue de bobine.
Pour retirer la retenue de bobine :
Sur les modèles ZR30000, tourner la bobine vers la gauche.
Sur les modèles ZR30002 et ZR30004, tourner la bobine
vers la droite.
2. Retirer la bobine de la tête de coupe.
REMARQUE : Laisser le ressort fixé sur la bobine. Retirer la
ligne restant éventuellement sur la bobine.
3. Couper deux morceaux de ligne d’environ 2,7 m (9 pi).
4. Insérer la première ligne dans le trou d’ancrage de la partie
supérieure de la bobine. Enrouler la ligne sur la partie
supérieure de la bobine en tournant vers la gauche, comme
indiqué par les flèches de la bobine. Engager la ligne dans
la fente du flasque supérieur en la laissant dépasser
d’environ 152 mm (6 po) au-delà de la fente. Ne pas
enrouler une longueur de ligne excessive. Une fois la ligne
enroulée, elle doit se trouver à au moins 6 mm (1/4 po) du
bord de la bobine.
5. Répéter l’opération ci-dessus en enroulant la seconde ligne
sur la partie inférieure de la bobine. Ne pas enrouler une
longueur de ligne excessive.
6. Remettre la bobine et sa retenue en place. Voir
« Remplacement de la bobine » plus haut dans ce manuel.
Fig. 27
Fig. 28
RESSORT
FENTE
FLÈCHES DE LA
BOBINE
SECONDE
LIGNE
PREMIÈRE LIGNE Fig. 26
BOBINE
TROU
D’ANCRAGE
FLÈCHES DE LA
BOBINE
PREMIÈRE LIGNE
FENTE
ENTRETIEN
