MONTAGE DU BLOC-MOTEUR
SUR L’ACCESSOIRE
Voir la figure 2.
AVERTISSEMENT :
Ne jamais installer ou ajuster un accessoire lorsque le moteur
tourne. Ceci pourrait causer des blessures graves.
L’accessoire se raccorde au bloc-moteur à l’aide d’un dispositif
de couplage.
1. Desserrer le bouton du coupleur et retirer le capuchon
d’extrémité de l’accessoire.
2. Appuyer sur le bouton se trouvant sur l’arbre de
l’accessoire. Aligner le bouton sur la rainure guide du bloc
moteur et emboîter les deux arbres. Tourner l’arbre de
l’accessoire jusqu’à ce que le bouton s’enclenche dans le
trou de positionnement.
REMARQUE : Si le bouton ne s’engage pas complètement
dans le trou de positionnement, les tubes ne sont pas
solidement maintenus l’un dans l’autre. Tourner
légèrement les tube dans les deux sens jusqu’à ce que le
bouton s’engage complètement.
3. Serrer le bouton fermement.
AVERTISSEMENT :
S’assurer que le bouton est bien serré avant d’utiliser l’outil
et le vérifier de temps à autre pour éviter le risque de blessures
graves.
RETRAIT DE L’ACCESSOIRE
DU BLOC MOTEUR
Retrait ou remplacement de l’accessoire
1. Desserrer le bouton.
2. Enfoncer le bouton et tourner les tubes pour les séparer.
INSTALLATION DE L’ANNEAU
DE SUSPENSION
Voir la figure 3.
Il existe deux façons de suspendre l’accessoire pour le
remisage.
■ Pour installer l’anneau de suspension, appuyer sur le
bouton et emboîter le capuchon sur l’extrémité inférieure de
l’arbre d’accessoire. Tourner légèrement le capuchon dans
un sens et l’autre pour enclencher le bouton.
■ Le trou secondaire de l’arbre d’accessoire peut également
être utilisé pour suspendre l’accessoire.
ASSEMBLAGE

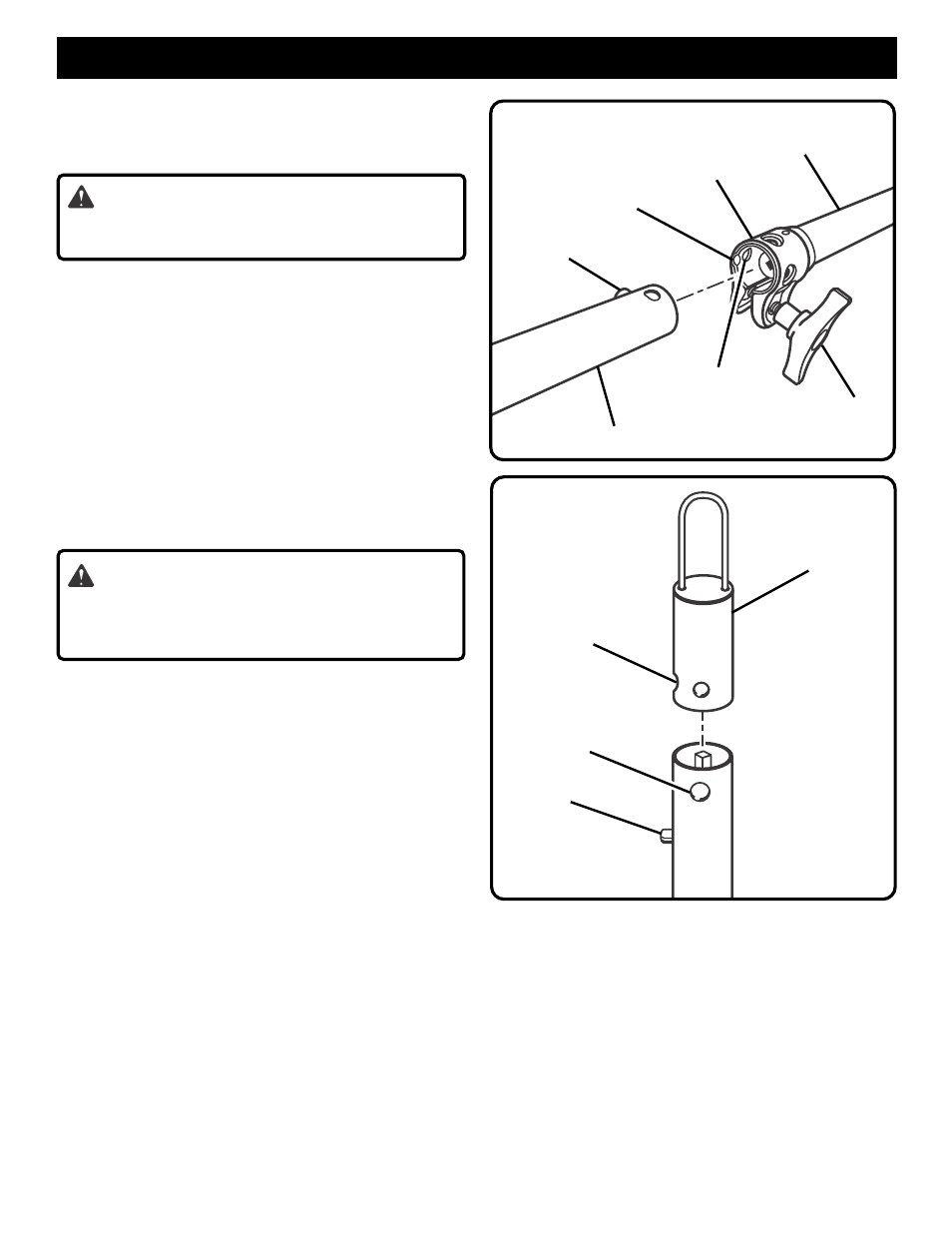

Fig. 2
ACCOUPLEMENT
RÉGLAGE
ACCESSOIRE TAILLE-BORDURES
TUBE DU TAILLE-BORDURES
TROU DE
POSITIONNEMENT
LOGEMENT
GUIDE
Fig. 3
BOUTON
TROU
CAPUCHON DE
SUSPENSION
TROU SECONDAIRE
BOUTON
