INSTALLATION DE LA BANDOULIÈRE -
ZR30004
Voir la figure 9.
1. Accrocher la bandoulière sur son ancrage.
2. Régler la longueur de la sangle de manière à obtenir une
position confortable.
CONVERSION DE DÉBROUSSAILLEUSE EN
TAILLE-BORDURES - ZR30004
Pour convertir l’outil de débroussailleuse en taille-bordures,
retirer la lame et le pare-débris, puis installer le déflecteur
d’herbe et la tête de coupe à ligne.
RETRAIT DE LA LAME TRI-ARC® ET DU PARE-DÉBRIS
Voir les figures 10 et 11.
1. Aligner la fente de la rondelle à collerette supérieure sur la
fente du carter d’engrenages.
2. Insérer l’outil de blocage dans fente de la rondelle à
collerette et le carter d’engrenages.
3. Retirer le boulon de lame en le tournant vers la droite.
4. Retirer la rondelle bombée et la lame.
5. Retirer la rondelle à collerette de l’arbre moteur et la
conserver en vue de l’installation de la tête de coupe
à ligne.
6. Retirer les trois vis de fixation du pare-débris sur le carter
d’engrenages.
7. Retirer le pare-débris de débroussailleuse
REMARQUE : Ranger les pièces de débroussailleuse ensemble,
en vue d’une utilisation ultérieure.
INSTALLATION DU DÉFLECTEUR D’HERBE ET DE LA
TÊTE DE COUPE À LIGNE SUR ARBRE DROIT
Voir les figures 10 et 12.
1. Installer le déflecteur d’herbe Voir « Installation du
déflecteur d’herbe d’arbre droit », plus haut dans ce manuel.
2. Placer la rondelle à épaulement sur l’arbre moteur.
REMARQUE : Le côté concave de la rondelle à épaulement
doit être face au carter d’engrenages.
3. Aligner la fente de la rondelle à collerette supérieure sur la
fente du carter d’engrenages.
4. Insérer l’outil de blocage dans fente de la rondelle
à collerette et le carter d’engrenages.
5. Installer la tête de coupe à ligne sur le carter d’engrenages,
en la tournant vers la gauche.
6. Serrer la tête de coupe fermement.
BANDOULIÈRE
LOQUET
ANCRAGE DE
BANDOULIÈRE

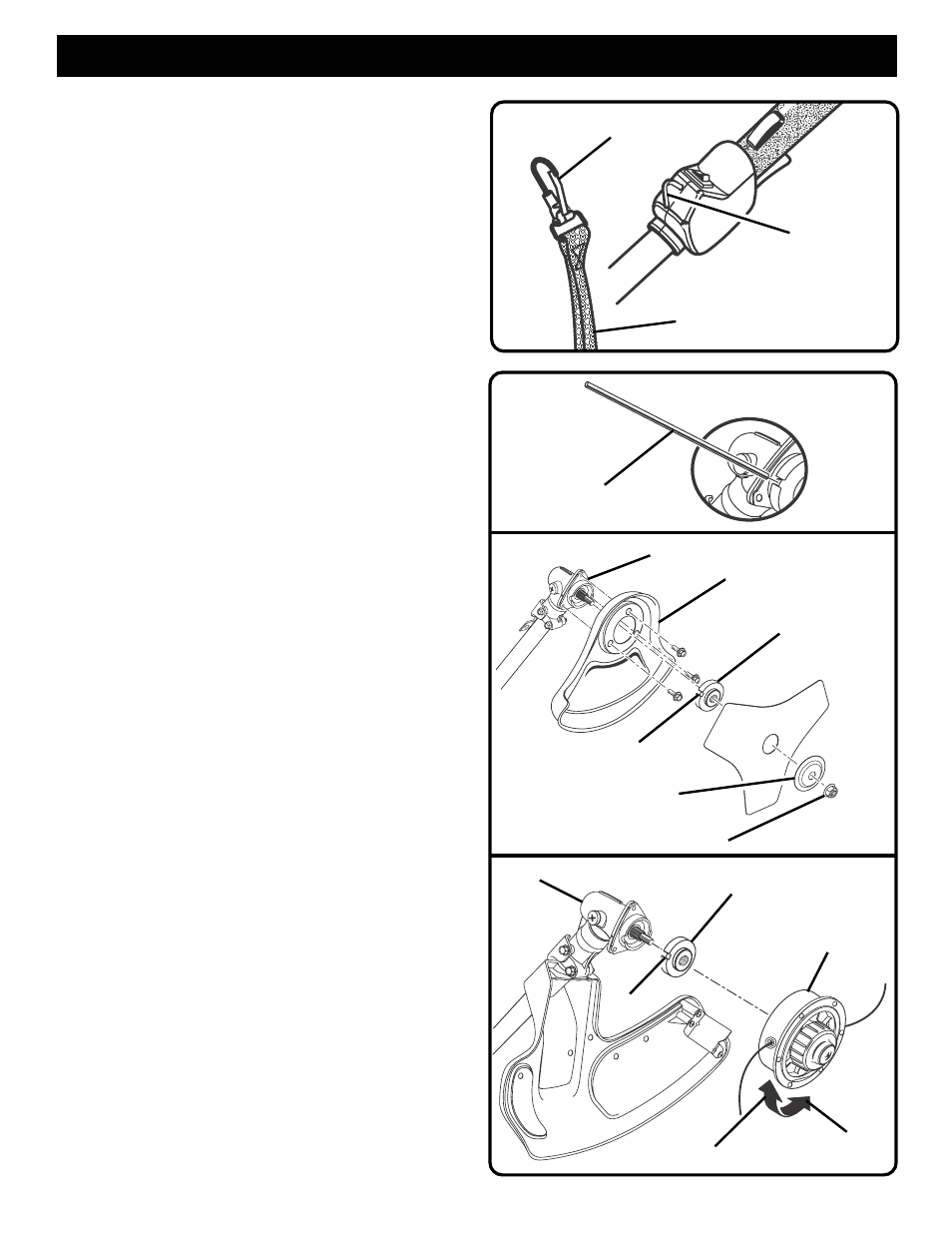

Fig. 9
ASSEMBLAGE
Fig. 10
Fig. 11
Fig. 12
OUTIL DE
BLOCAGE DE
TÊTE DE COUPE
TÊTE À LIGNE DE
COUPE
CARTER D’ENGRENAGES
DESSERRER
SERRER
RONDELLE À
ÉPAULEMENT
FENTE
ÉCROU DE LAME
RONDELLE
BOMBÉE
FENTE
CARTER D’ENGRENAGES
RONDELLE À
ÉPAULEMENT
PARE-DÉBRIS DE LA
DÉBROUSSAILLEUSE
