Page 12
ASSEMBLAGE
INSTALLATION DU DÉFLECTEUR D’HERBE
AVERTISSEMENT :
La lame coupe ligne du déflecteur est tranchante. Éviter de la
toucher. Le contact avec la lame peut causer des blessures
graves.
INSTALLATION DU DÉFLECTEUR D’HERBE
D’ARBRE COURBE – ZR30000

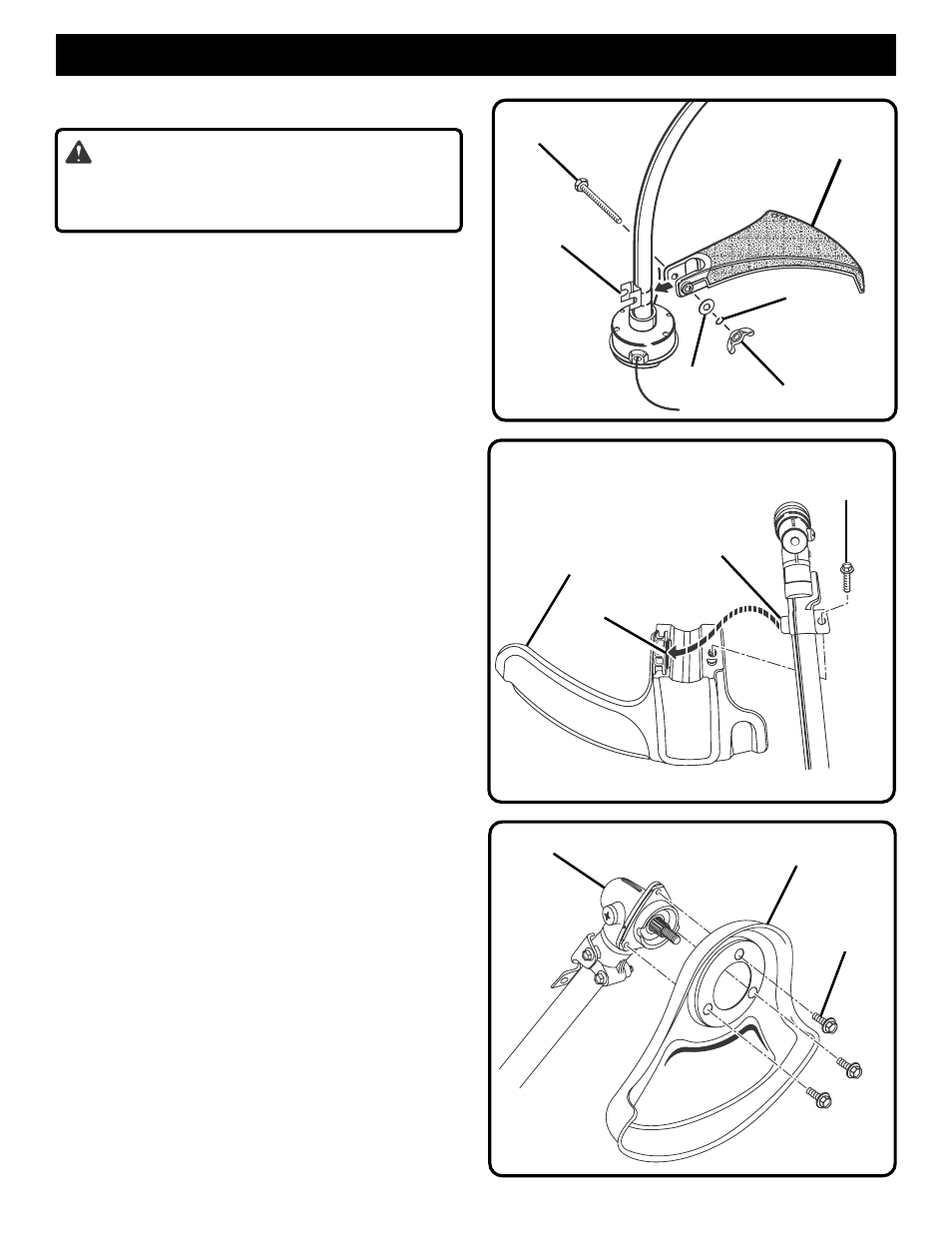

Voir la figure 6.
1. Emboîter le déflecteur d’herbe sur le bas de l’arbre courbe,
comme illustré.
2. Insérer le boulon à six pans dans le déflecteur d’herbe et le
support de l’arbre courbe.
3. Installer la rondelle plate et la rondelle frein sur le boulon à
six pans.
4. Installer l’écrou papillon sur le boulon et le serrer
fermement.
INSTALLATION DU DÉFLECTEUR D’HERBE
D’ARBRE DROIT – ZR30002
Voir la figure 7.
1. Retirer la vis 1a six pans à tête fendue du déflecteur
d’herbe.
2. Insérer la languette du support de montage dans la fente du
déflecteur d’herbe.
3. Aligner le trou de vis du support de montage sur le trou de
vis du déflecteur d’herbe.
4. Insérer la vis à six pans à tête fendue dans le support et le
déflecteur d’herbe.
5. Serrer la vis fermement.
INSTALLATION DU PARE-DÉBRIS
DE DÉBROUSSAILLEUSE - ZR30004
Voir la figure 8.
Sur ces modèles de débroussailleuse, le pare-débris est installée
en usine. Des instructions sont incluses afin de pouvoir le réinstaller
après avoir utilisé l’outil en taille-bordures.
1. Après avoir retiré la tête à ligne, placer pare-débris sur le
carter d’engrenages, comme illustré.
2. Insérer les trois vis dans le pare-débris et le carter
d’engrenages, par le dessous.
3. Serrer les vis fermement, à un couple de 40 à 50 pi-lb
minimum (serrer à la main + 1/4 de tour).
DÉFLECTEUR
D’HERBE
SUPPORT
BOULON
ÉCROU PAPILLON
Fig. 6
RONDELLE PLATE
RONDELLE FREIN
Fig. 7
Fig. 8
BOULON À
SIX PANS
DÉFLECTEUR D’HERBE
D’ARBRE DROIT
LANGUETTE
FENTE
CARTER D’ENGRENAGES
BOULON À SIX
PANS
PARE-DÉBRIS DE LA
DÉBROUSSAILLEUSE
