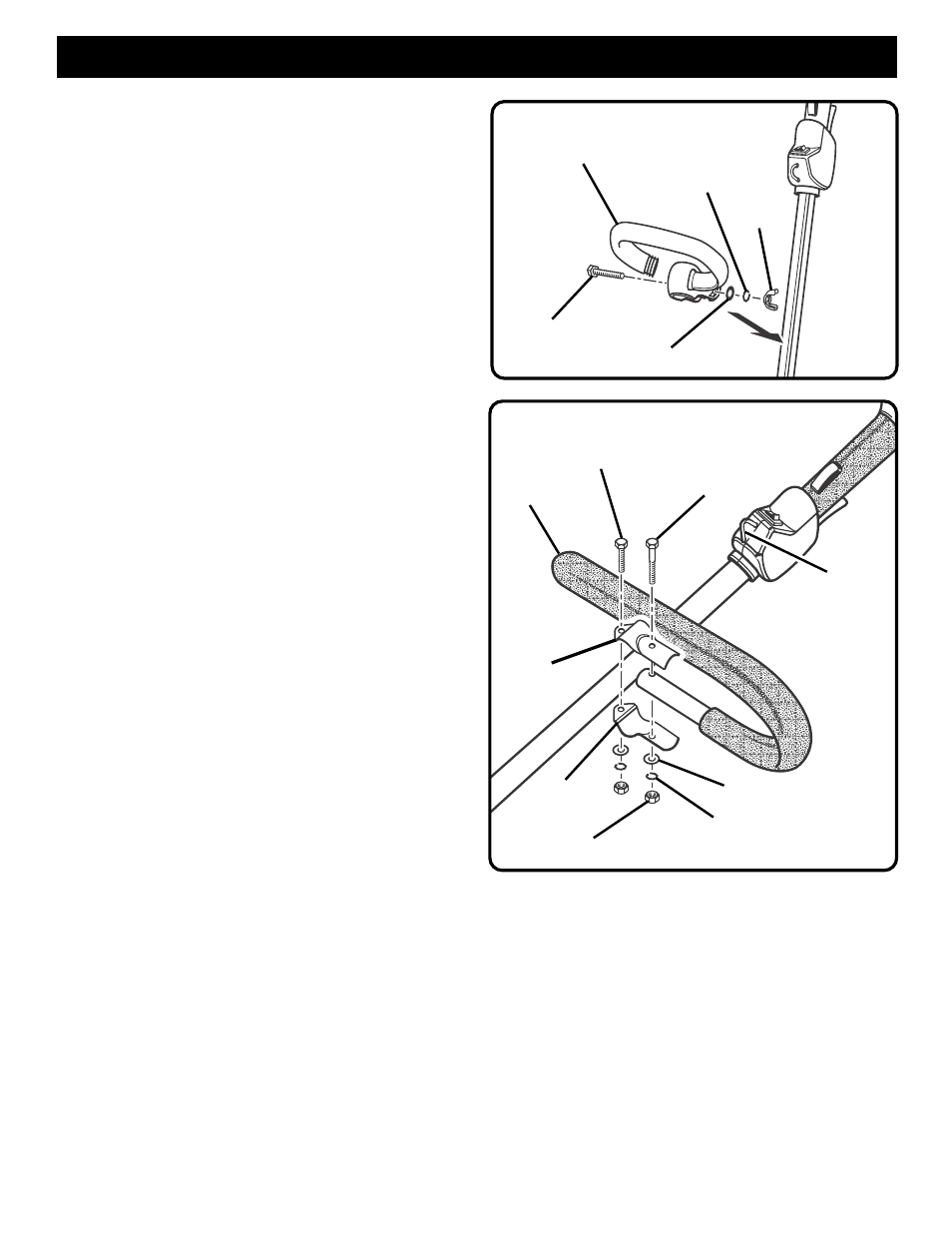

INSTALLATION DE LA POIGNÉE AVANT -
ZR30000 ET ZR30002
Voir la figure 4.
1. Retirer la poignée avant, le boulon, la rondelle plate, la
rondelle frein et l’écrou papillon du kit.
2. Installer la poignée avant sur le dessus du tube d’arbre et la
positionner pour un confort de travail maximum.
3. Insérer le boulon dans les trous de la poignée avant.
REMARQUE : La tête du boulon s’adapte dans le logement
moulé d’un côté de la poignée.
4. Installer la rondelle plate, la rondelle frein et l’écrou papillon.
5. Serrer fermement l’écrou papillon.
INSTALLATION DE LA POIGNÉE DE
PROTECTION EN « J » - ZR30004
Voir la figure 5.
Une poignée de protection doit être utilisée pour assurer un
maximum de contrôle et maximiser la sécurité de l’opérateur
lors de l’utilisation d’une débroussailleuse.
1. Tenir les brides supérieure et inférieure serrées contre le
tube d’arbre, de façon à ce que la poignée soit positionnée
à la gauche de l’opérateur.
2. Insérer l’extrémité de la poignée entre les brides.
3. Aligner les trous des brides et de la poignée et insérer
le boulon long (1/4-20 x 1-1/2 in.).
4. Installer le boulon court (1/4-20 x 1 in.) de l’autre côté de la
bride. Installer la rondelle plate, les rondelles frein et les
écrous à six pans pour maintenir l’ensemble en place.
5. Une fois l’assemblage terminé, ajuster la position de la
poignée avant pour obtenir le meilleur équilibre et le
meilleur confort d’utilisation.
6. Serrer le boulon long avant le boulon court.
ASSEMBLAGE
ÉCROU
PAPILLON
POIGNÉE AVANT
BOULON
Fig. 4
Fig. 5
SERRE-JOINT
RONDELLE PLATE
RONDELLE FREIN
ÉCROU SIX PANS
ANCRAGE DE
BANDOULIÈRE
BOULON
1/4-20 X 1 1/2 PO
SERRE-JOINT
POIGNÉE
AVANT
BOULON
1/4-20 X 1 PO
RONDELLE
FREIN
RONDELLE PLATE
