INSTALLATION ET RETRAIT DES LAMES
Voir figure 11.
Les lames de scie à chantourner s’usent rapidement et doivent
être souvent remplacées pour obtenir de meilleurs résultats. Il
faut aussi s’attendre à ce qu’un certain nombre de lames se
casseront lors de l’apprentissage et des réglages de la scie.
Les lames demeurent généralement tranchantes pendant une
demie heure à deux heures de coupe, selon le type de matériau
et la vitesse d’utilisation.
RETRAIT DES LAMES
 Arrêtez la scie et débranchez-la.
 Tournez le bouton de réglage de la tension de la lame
vers la gauche ou dans le sens antihoraire pour détendre
la lame.
 Enlevez le passe-lame en exerçant une pression verticale
par-dessous la table de la scie.
 Desserrez les vis inférieures et supérieures du
serre-lame.
 Tirez la lame vers le haut et abaissez le bras de la scie
pour placer le goujon supérieur de la lame dans l'entaille
en « V » du serre-lame supérieur. Poussez la lame vers
le bas pour désengager le goujon inférieur dans l'entaille
en « V » du serre-lame inférieur.
 Enlevez la lame.
LAMES À GOUJONS
 Arrêtez la scie et débranchez-la.
 Enlevez la lame.
 Placez la lame dans l’ouverture de la table, les dents de
celle-ci se dirigeant vers l’avant de la scie et vers la table.
Les goujons de la lame se placent sous le serre-lame dans
l'entaille en « V » du serre-lame inférieur.
 Tirez la lame vers le haut et abaissez le bras de la scie
pour placer le goujon de la lame dans l’entaille en « V »
du porte-lame supérieur.
 Serrez fermement les vis inférieures et supérieures du
serre-lame et serrez fermement les vis du serre-lame.
 Tournez le bouton de réglage de tension de la lame vers
la droite pour obtenir la tension de lame désirée.
 Remettez le passe-lame en place.
NOTE : Si la lame touche le pied de retenue, sur l'un de
ses côtés, il faut l'ajuster. Voir la section Réglage du pied
de retenue.
LAME DE
SCIE
BOUTON DE VERROUILLAGE
DU PIED DE RETENUE
VIS DU
SERRE-LAME
LAME DE
SCIE

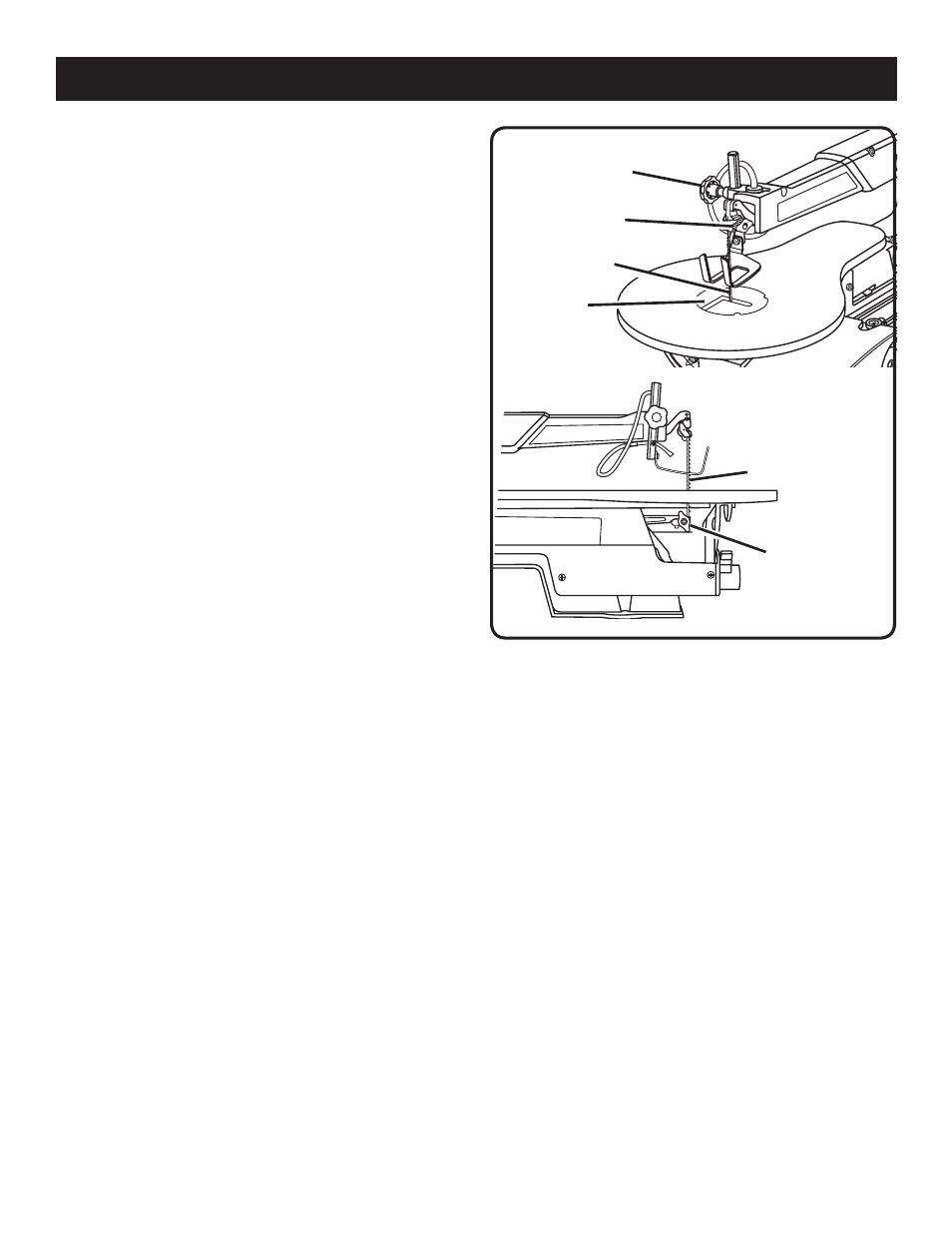

Fig. 11
VIS DU
SERRE-LAME
PASSE-LAME
UTILISATION
LAMES À EXTRÉMITÉS SIMPLES
 Arrêtez la scie et débranchez-la.
 Enlevez la lame.
 Placez la lame dans l’ouverture de la table, les dents de
celle-ci se dirigeant vers l’avant de la scie et vers la
table.
 Positionnez la lame et serrez fermement les vis du
serre-lame.
 Tirez la lame vers le haut et abaissez le bras de la scie pour
placer le goujon de la lame du porte-lame supérieur.
 Serrez fermement les vis inférieures et supérieures du
serre-lame.
 Tournez le bouton de réglage de tension de la lame vers
la droite pour obtenir la tension de lame désirée.
 Remettez le passe-lame en place.
NOTE : Si la lame touche le pied de retenue, sur l'un de
ses côtés, il faut l'ajuster. Voir la section Réglage du pied
de retenue.
