MISE A L’ÉQUERRE DE LA TABLE DE LA SCIE
PAR RAPPORT À LA LAME

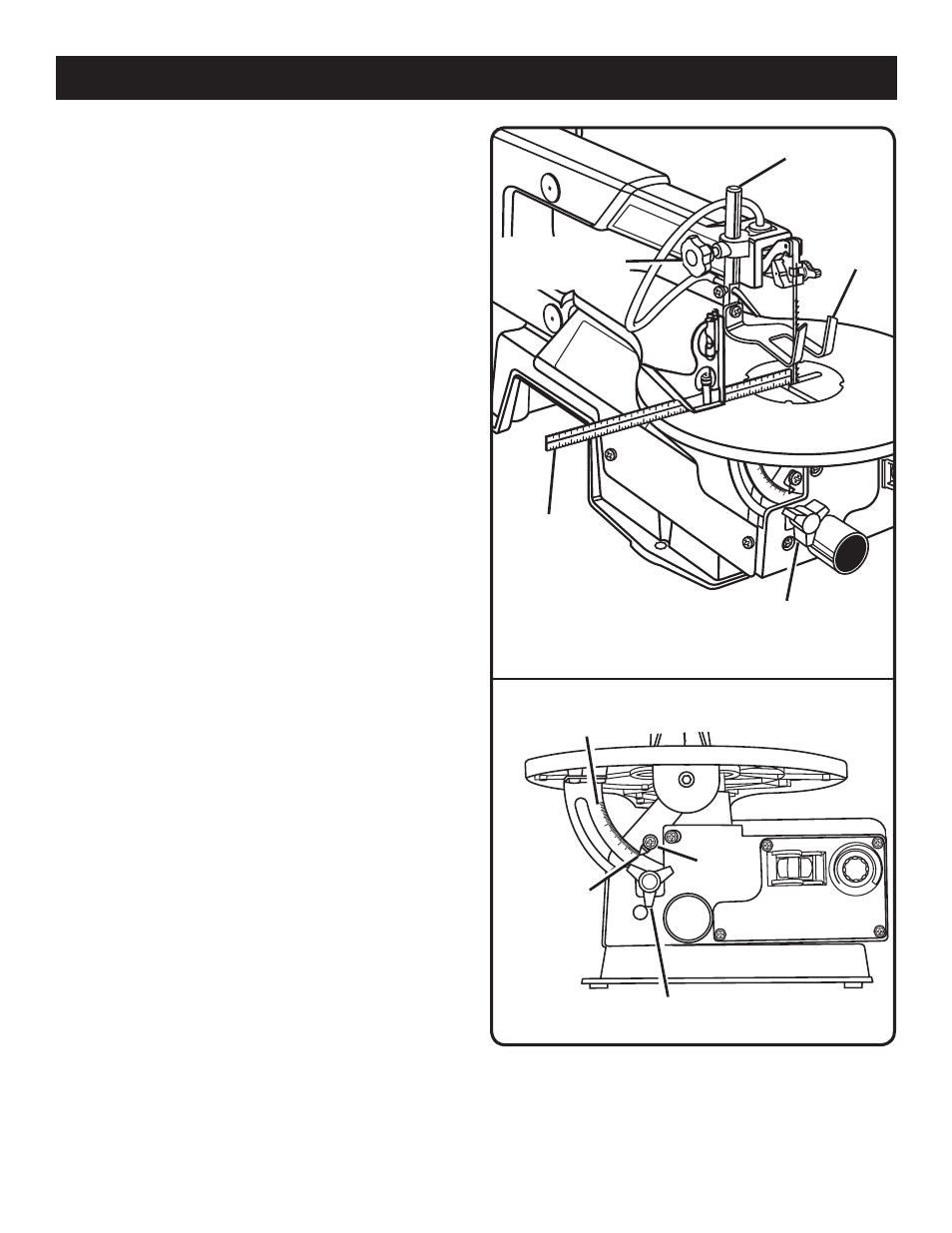

Voir figure 7.
Desserrez le bouton de verrouillage du pied de retenue
et relevez au maximum la tige du pied de retenue. Serrez
le bouton de verrouillage du pied de retenue.
Desserrez le bouton de verrouillage de la table et déplacez
la table jusqu’à ce qu’elle se trouve approximativement
perpendiculaire avec la lame.
Mettez une petite équerre sur la table près de la lame.
Desserrez la vis qui retient l’indicateur de l’échelle.
Déplacez l’indicateur sur le repère de 0° et serrez
bien la vis. N’oubliez pas que l’échelle de la coupe en
biseau est un guide pratique et n’est pas nécessairement
fiable. Faites des coupes d’essai dans des chutes pour
déterminer si les réglages sont corrects.
Réglez le pied de retenue à la position voulue et serrez
bien le bouton de verrouillage du pied de retenue.
RÉGLAGE DE LA TABLE POUR LA COUPE
HORIZONTALE OU EN BISEAU
Voir figure 8.
Une échelle de coupe en biseau est prévue sous la table et
sert de guide pratique pour le réglage en angle approximatif
de la table pour la coupe en biseau. Quand des coupes
exigeant une plus grande précision sont nécessaires, faites
des coupes d’essai dans une chute et réglez la table selon
le besoin.
NOTE : Lorsque vous effectuez des coupes en angle, le
pied de retenue doit être positionné parallèlement à la table
de la scie et doit reposer à plat sur la pièce. Pour incliner
le pied de retenue, desserrez les vis Phillips et amenez le
pied de retenue à la position d'angle désirée. Resserrez
ensuite les vis.
Desserrez le bouton de verrouillage du pied de retenue.
Centrez le pied de retenue par rapport à la lame et
déplacez le pied de retenue à la position voulue.
Serrez le bouton de verrouillage du pied de retenue.
0
30
15
TIGE DE PIED
DE RETENUE
PETITE
ÉQUERRE À
COMBINAISONS
BOUTON DE VER-
ROUILLAGE DU PIED
DE RETENUE
PIED DE
RETENUE
BOUTON DE VER-
ROUILLAGE DE LA
TABLE
45
30
15
0
ON
OF
F
Fig. 8
VIS
ÉCHELLE DE LA
COUPE EN BISEAU
BOUTON DE
VERROUILLAGE DE LA TABLE
INDICATEUR
DE L’ÉCHELLE
Fig. 7
ASSEMBLAGE
