13
ASSEMBLAGE
0
30
15

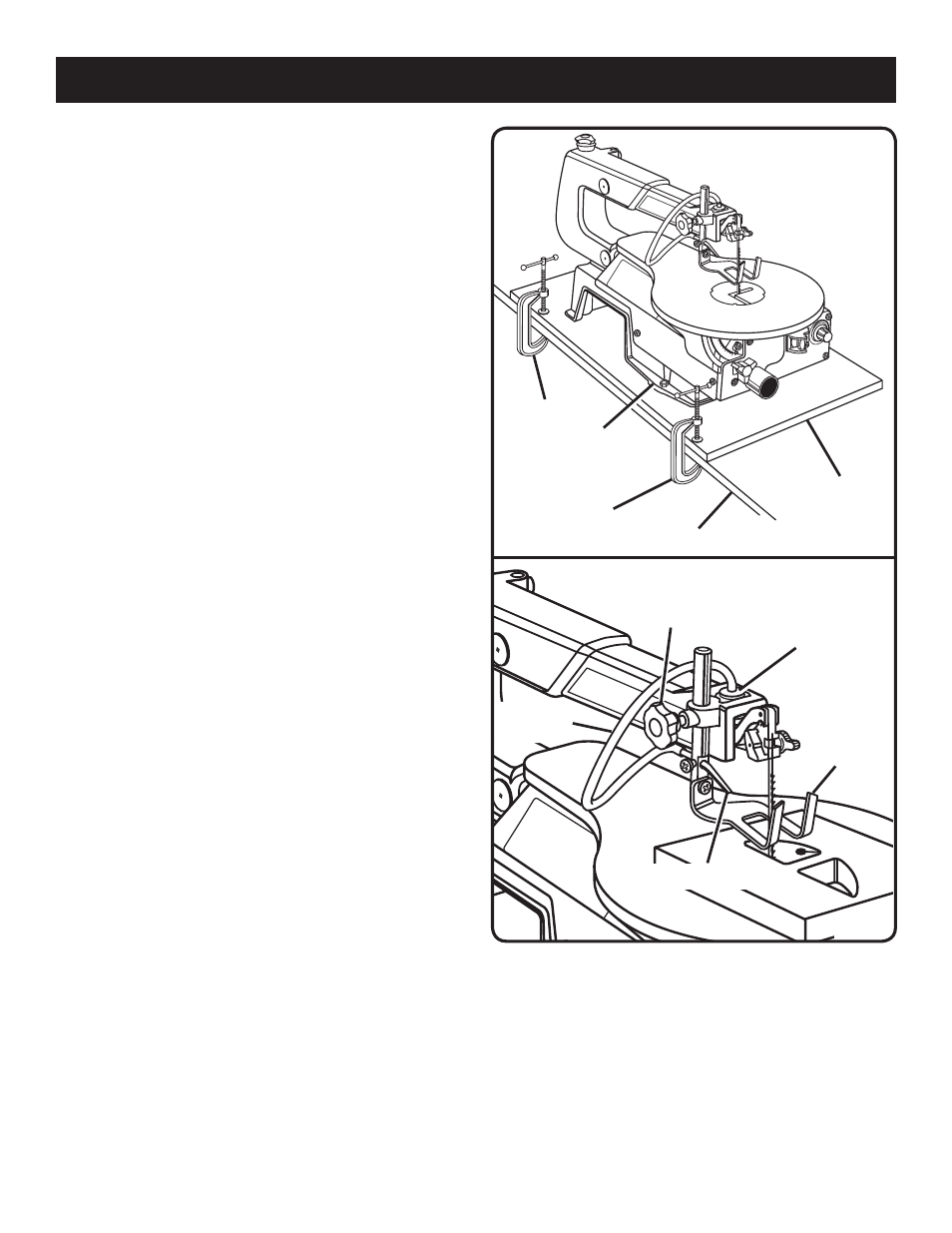

Fig. 5
BASE DE
LA SCIE
FIXATION DE LA SCIE À CHANTOURNER À UN
ÉTABLI AVEC DES SERRE-JOINTS
Voir figure 5.
Si la scie à chantourner doit être transportée pour être utilisée
à différents endroits, nous vous recommandons de la fixer
de manière permanente sur une plaque de montage qui peut
être facilement attachée à un établi ou à toute autre surface
à l’aide de serre-joints. La plaque de montage doit être suf-
fisamment grande pour éviter le basculement de la scie lors
de son utilisation. Nous vous recommandons d’employer un
morceau de contre-plaqué ou d’aggloméré de bonne qualité
de 19 mm (3/4 po) d’épaisseur.

Montez la scie sur la plaque en utilisant les trous de la
base de la scie comme gabarit. Positionnez et marquez
les trous à l’endroit où la scie à chantourner doit être
montée.
 Suivez les trois dernières étapes du paragraphe précé-
dent intitulé Montage de la scie à chantourner sur un
établi.
Si vous utilisez des tire-fond, assurez-vous que leur longueur
est suffisante pour traverser les trous de la base de la scie
et le matériau sur laquelle est montée la scie.
Si vous utilisez des vis à métaux, assurez-vous qu’elles
sont assez longues pour traverser les trous de la base de la
scie, le matériau sur lequel est monté la scie, les rondelles
de blocage et les écrous hex.
NOTE : Il peut être nécessaire de faire un lamage pour que
les rondelles et les écrous hex. ne dépassent pas en dessous
de la plaque de montage.
LE CHASSE-SCIURE
Voir figure 6.
Le chasse-sciure est conçu et réglé afin de diriger l’air au
point le plus efficace de la ligne de coupe. Assurez-vous
d’avoir bien réglé le pied de retenue pour qu'il retienne
convenablement la pièce à couper et dirige bien l’air sur la
surface de coupe.
 La gaine de plastique doit être raccordée au manchon
avant de mettre en marche la scie.
PIED DE RETENUE
Voir figure 6.
Le pied de retenue doit être réglé afin qu’il exerce une
légère pression sur la pièce à couper pour empêcher celle-ci
de remonter. Le pied de retenue ne doit pas être réglé tant
que l’établi offre une résistance. Serrez bien le bouton de
verrouillage, une fois le réglage terminé.
 Desserrez le bouton de verrouillage du pied de retenue.
 Déplacez le pied de retenue à la position voulue.
 Serrez le bouton de verrouillage du pied de retenue.
La partie avant, haute, du pied de retenue sert de protège-
lame pour empêcher le contact accidentel avec la lame.
SERRE-JOINT
SERRE-JOINT
PLAQUE DE
MONTAGE
ÉTABLI
0
30
15
MANCHON
Fig. 6
CHASSE-SCIURE
PIED DE
RETENUE
BOUTON DE
VERROUILLAGE DU
PIED DE RETENUE
GAINE DE
PLASTIQUE
