10
CARACTÉRISTIQUES

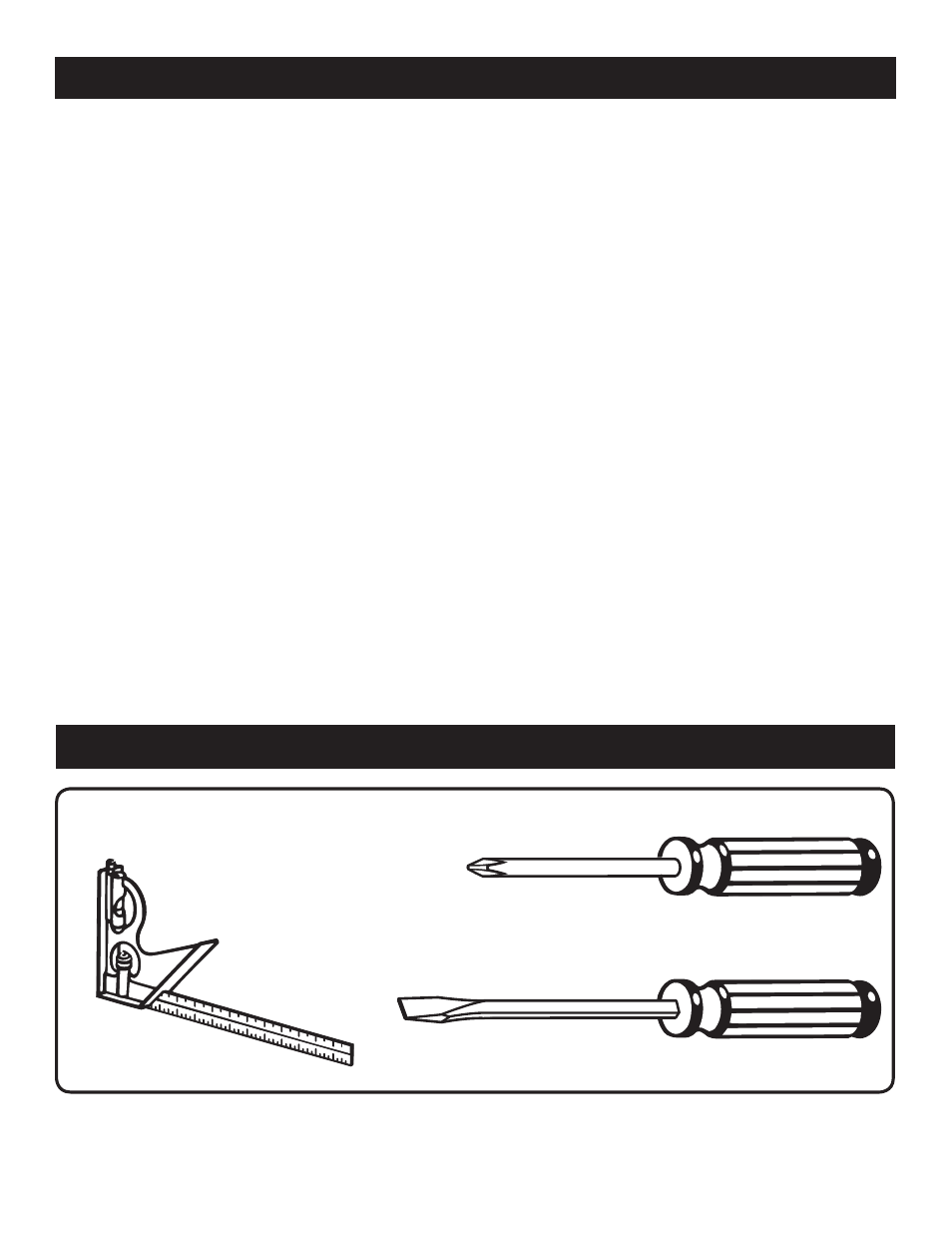

Fig. 3
Les outils suivants (non fournis) sont nécessaires pour l’assemblage et l’alignement :
OUTILS NÉCESSAIRES
CONNAISSEZ VOTRE SCIE À CHANTOURNER
Voir la figure 2.
L’utilisation sûre de ce produit exige une compréhension
des renseignements figurant sur l’outil et contenus dans le
manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses fonctions et règles de sécurité.
ÉCHELLE DE COUPE EN BISEAU
L'échelle de la coupe en biseau et l'indicateur vous indiquent
l'angle de l'inclinaison de la table.
VIS DU SERRE-LAME
Les vis du serre-lame sont utilisées lors du changement des
lames de la scie.
BOUTON DE RÉGLAGE DE TENSION DE LA
LAME
Diminuez ou augmentez la tension de la lame en tournant
le bouton de réglage.
PIED DE RETENUE
Le pied de retenue doit être réglé afin qu'il exerce une légère
pression sur la pièce à couper pour empêcher celle-ci de
remonter lors de la coupe, et cela sans que le pied retienne
la pièce.
BOUTON DE VERROUILLAGE DU PIED DE
RETENUE
Il permet de relever ou d'abaisser le pied de retenue/protège-
lame et de le fixer à la hauteur voulue.
CHASSE-SCIURE
Maintient propre la ligne de coupe de la pièce pour un
chantournage plus précis. Pour obtenir de meilleurs résultats,
dirigez toujours le débit d'air vers la lame et la pièce.
ORIFICE D'ÉVACUATION DE LA SCIURE
Cette fonction vous permet de raccorder à votre scie un
petit tuyau d'aspirateur d'atelier de 32 mm (1-1/4 po) pour
une évacuation facile de la sciure.
TABLE AVEC PASSE-LAME
Votre scie à chantourner est équipée d'une table en
aluminium offrant un contrôle d'inclinaison pour un maximum
de précision. Le passe-lame rouge, inséré dans la table,
permet l'écartement de la lame.
INTERRUPTEUR ET CLÉ D’INTERRUPTEUR
Votre scie à chantourner possède un interrupteur facile-
ment accessible. Pour verrouiller l’interrupteur en position
« OFF » (ARRÊT), enlevez de l’interrupteur la clé d’interrupteur
jaune. Placez la clé dans un endroit inaccessible aux enfants
et autres personnes non qualifiées pour qu’ils ne puissent
pas utiliser l’outil.
BOUTON DE VERROUILLAGE DE LA TABLE
Ce levier vous permet d'incliner la table et de la verrouiller
à l'angle voulu jusqu'à 45°.
BOUTON DE VITESSE VARIABLE
Tournez le bouton pour régler la vitesse, d'une vitesse élevée
d'environ 1 600 r/min. (RPM) à une vitesse lente d'environ
400 r/min. (RPM).
ÉQUERRE À
COMBINAISONS
TOURNEVIS PHILLIPS
TOURNEVIS À LAME PLATE
