49
Instalación debajo del mostrador (con la superficie de
cocción instalada encima):
Los hornos que hayan sido aprobados para este tipo de
instalación tienen la etiqueta de aprobación ubicada en la parte
superior del horno. Consulte las dimensiones de recorte para
hornos instalados bajo la superficie de cocción.

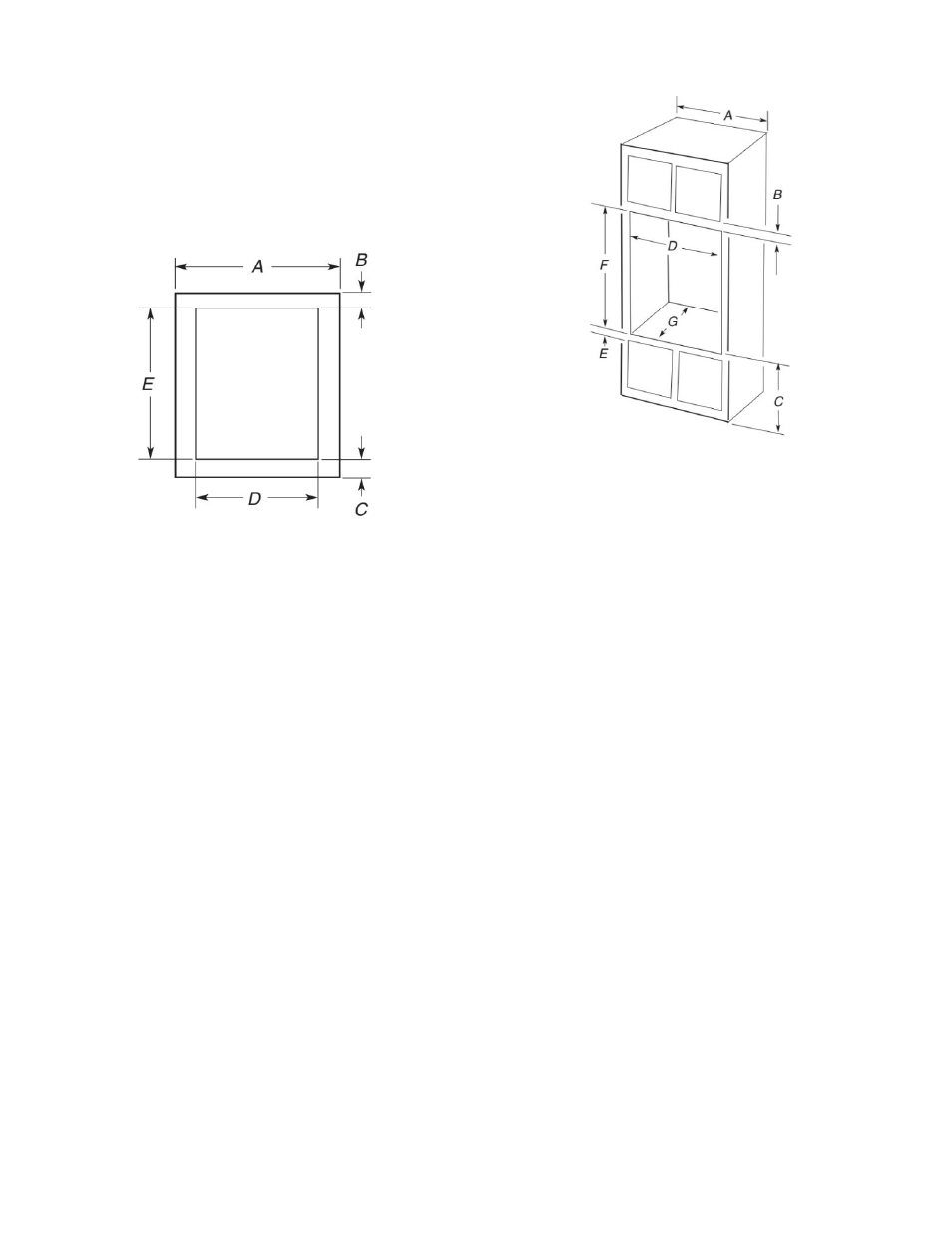

Dimensiones del gabinete: Hornos simples,
instalación estándar
Horno simple debajo del mostrador (sin la superficie de
cocción instalada arriba)
Modelos de 27" (68,6 cm)
A. 27" (68,6 cm) de ancho
mínimo del gabinete
B. 1 1 /
2
" (3,8 cm) mín. de la parte
superior del corte a la cara
inferior del mostrador
C. 5 1 /
4
" (13,3 cm) de la parte
inferior del corte al piso
D. 25 1 /
2
" (64,8 cm) de ancho
mínimo de recorte
E. 28" (71,2 cm) de altura
mínima de recorte
Modelos de 30" (76,2 cm)
A. 30" (76,2 cm) de ancho
mínimo del gabinete
B. 1 1 /
2
" (3,8 cm) mín. de la parte
superior del corte a la cara
inferior del mostrador
C. 5 1 /
4
" (13,3 cm) de la parte
inferior del corte al
D. 28 1 /
2
" (72,4 cm) de ancho
mínimo de recorte
E. 28" (71,2 cm) de altura
mínima de recorte
Hornos simples instalados en gabinete
Modelos de 27" (68,6 cm)
A. 27" (68,6 cm) de ancho
mínimo del gabinete
B. 1 1 /
4
" (3,2 cm) de la parte
superior del recorte a la parte
inferior de la puerta superior
del gabinete
C. 32" (81,3 cm) de la parte
inferior del recorte al piso
D. 25 1 /
2
" (64,8 cm) de ancho
mínimo de recorte
E. 1 1 /
2
" (3,8 cm) mín. de la parte
inferior del recorte a la parte
superior de la puerta del
armario
F. 28" (71,2 cm)* altura del
recorte recomendada
G. 24" (60,7 cm) profundidad de
recorte
Modelos de 30" (76,2 cm)
A. 30" (76,2 cm) de ancho
mínimo del gabinete
B. 1 1 /
4
" (3,2 cm) de la parte
superior del recorte a la parte
inferior de la puerta superior
del gabinete
C. 32" (81,3 cm) de la parte
inferior del recorte al piso
D. 28 1 /
2
" (72,4 cm) de ancho
mínimo de recorte
E. 1 1 /
2
" (3,8 cm) mín. de la parte
inferior del recorte a la parte
superior de la puerta del
armario
F. 28" (71,2 cm)* altura del
recorte recomendada
G. 24" (60,7 cm) profundidad de
recorte
*NOTA: La altura del recorte puede ser de 26 15 /
16
" a 29 7 /
16
" (de
68,4 cm a 74,8 cm) para los hornos simples.
*NOTA: Escudo alto para instalaciones de más de 28 11 /
16
"
(72,9 cm).
