30

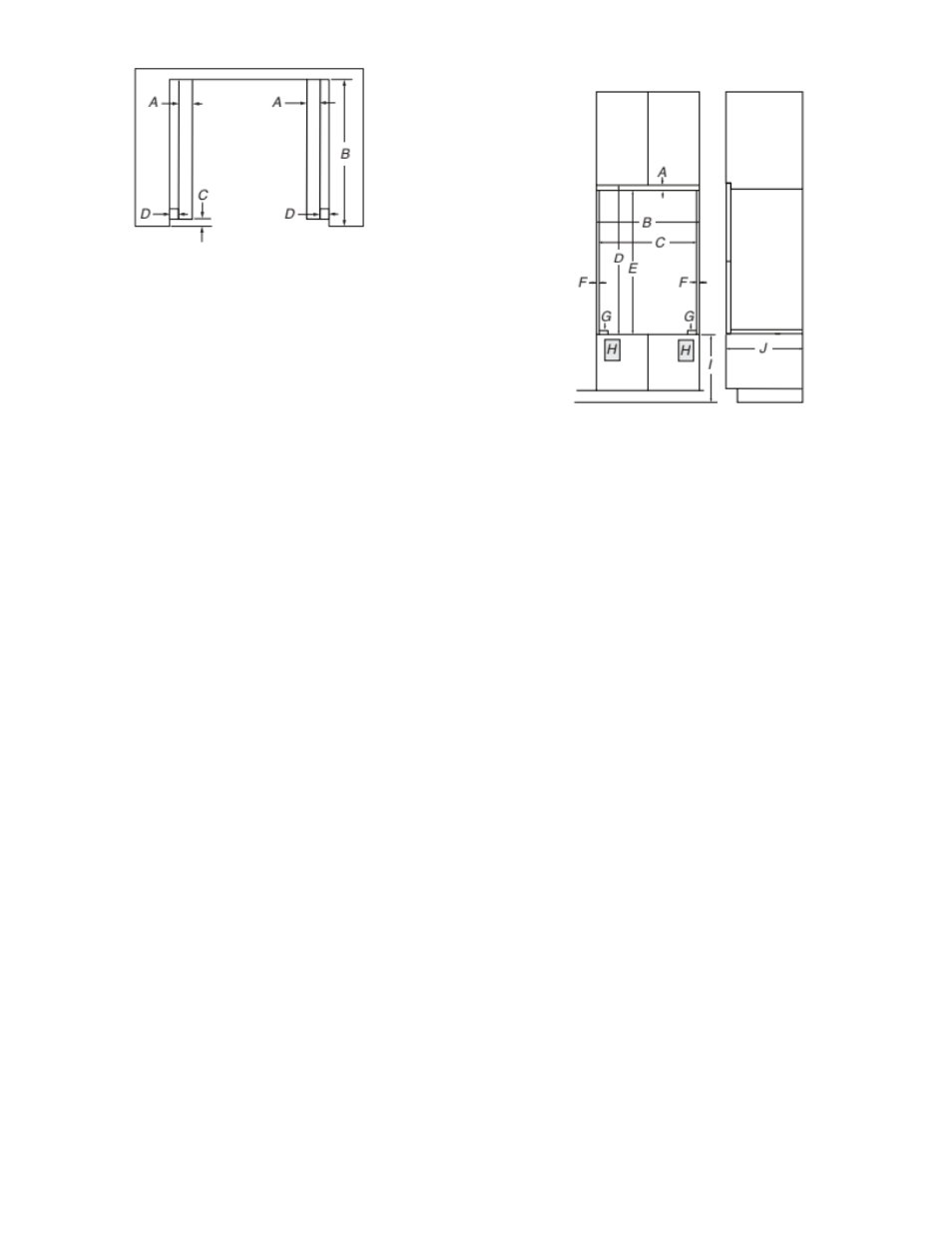

Vue de dessus
Modèles de 27 po (68,6 cm)
A. 1/4 po x 2 po (0,64 cm x
5,1 cm) pour la cale
d’espacement sur la
profondeur totale de
l’ouverture*
B. 25 po (63,5 cm) de profondeur
pour l’ouverture
C. 1 3 /
8
po (3,5 cm) pour
l’encastrement à partir de
l’avant de l’armoire
D. Tasseau latéral de 11/16 po
(1,7 cm)*
Modèles de 30 po (76,2 cm)
A. 1/4 po x 2 po (0,64 cm x
5,1 cm) pour la cale
d’espacement sur la
profondeur totale de
l’ouverture*
B. 25 po (63,5 cm) de profondeur
pour l’ouverture
C. 1 3 /
8
po (3,5 cm) pour
l’encastrement à partir de
l’avant de l’armoire
D. Tasseau latéral de 11/16 po
(1,7 cm)*
* Les tasseaux et cales doivent être encastrés de 1 3 /
8
po (3,5 cm)
de la face inférieure de l’armoire.
Dimensions de l’armoire – Fours doubles,
installations en affleurement
REMARQUE : Il s’agit d’un choix alternatif pour installer votre
produit dans une armoire et obtenir un style en affleurement. Pour
une installation standard, consulter la section « Dimensions de
l’armoire – Four double, installation standard ».
Une ouverture de 25 3 /
8
po (64,4 cm) minimum est requise.
Ces dimensions donneront un dégagement de 1/4 po (6 mm) au
sommet, un dégagement de 1/4 po (6 mm) sur les côtés et un
dégagement de 1/8 po (3 mm) au bas du four mural.
Le côté avant des tasseaux et de la plate-forme sera visible et doit
être traité comme une surface de finition
Fours doubles installés dans une armoire
Vue de face
Modèles de 27 po (76,2 cm)
A. Tasseau supérieur de 9/16
po (1,4 cm)*
B. 27 1 /
4
po (69,2 cm) de largeur
minimum d’ouverture intégrée
en affleurement
C. 25 7 /
8
po (65,7 cm) de largeur
minimum pour l’ouverture
D. 52 po (132,1 cm) de hauteur
minimum pour l’ouverture
intégrée en affleurement
E. Hauteur recommandée de la
découpe : 51
7 /
16
po
(130,6 cm)
F. Tasseau latéral de 11/16 po
(1,7 cm)*
G. 1/4 po x 2 po (0,64 cm x
5,1 cm) pour la cale
d’espacement sur la
profondeur totale de
l’ouverture*
H. H. Emplacement
recommandé pour la boîte de
jonction
I. 4 5 /
8
po à 14 3 /
4
po (11,7 à
37,5 cm) du fond de la
découpe au plancher
J. Profondeur minimum de la
découpe : 25
3 /
8
po (64,4 cm)
Vue latérale
Modèles de 30 po (76,2 cm)
A. Tasseau supérieur de 9/16 po
(1,4 cm)*
B. 30 1 /
4
po (76,8 cm) de largeur
minimum d’ouverture intégrée
en affleurement
C. 28 7 /
8
po (73,3 cm) de largeur
minimum pour l’ouverture
D. 52 po (132,1 cm) de hauteur
minimum pour l’ouverture
intégrée en affleurement
E. Hauteur recommandée de la
découpe : 51
7 /
16
po
(130,6 cm)
F. Tasseau latéral de 11/16 po
(1,7 cm)*
G. 1/4 po x 2 po (0,64 cm x
5,1 cm) pour la cale
d’espacement sur la
profondeur totale de
l’ouverture*
H. Emplacement recommandé
pour la boîte de jonction
I. 4 5 /
8
po à 32 po (11,7 à 81,3
cm) du fond de la découpe au
plancher
J. Profondeur minimum de la
découpe : 25
3 /
8
po (64,4 cm)
* Les tasseaux et les cales d’espacement doivent être encastrés à
1
3 /
8
po (3,5 cm) depuis l’avant du placard.
