Dimensions de l’armoire – Fours simples,
installations en affleurement
REMARQUE : Il s’agit d’un choix alternatif pour installer votre
produit dans une armoire et obtenir un style en affleurement. Pour
une installation standard, consulter la section « Dimensions de
l’armoire – Four simple, installation standard ».
L’ouverture doit avoir une profondeur minimum de
25 po (63,5 cm).
Ces dimensions donneront un dégagement de 1/4 po (6 mm) au
sommet, un dégagement de 1/4 po (6 mm) sur les côtés et un
dégagement de 1/8 po (3 mm) au bas du four mural.
Le côté avant des tasseaux et de la plate-forme sera visible et doit
être traité comme une surface de finition.

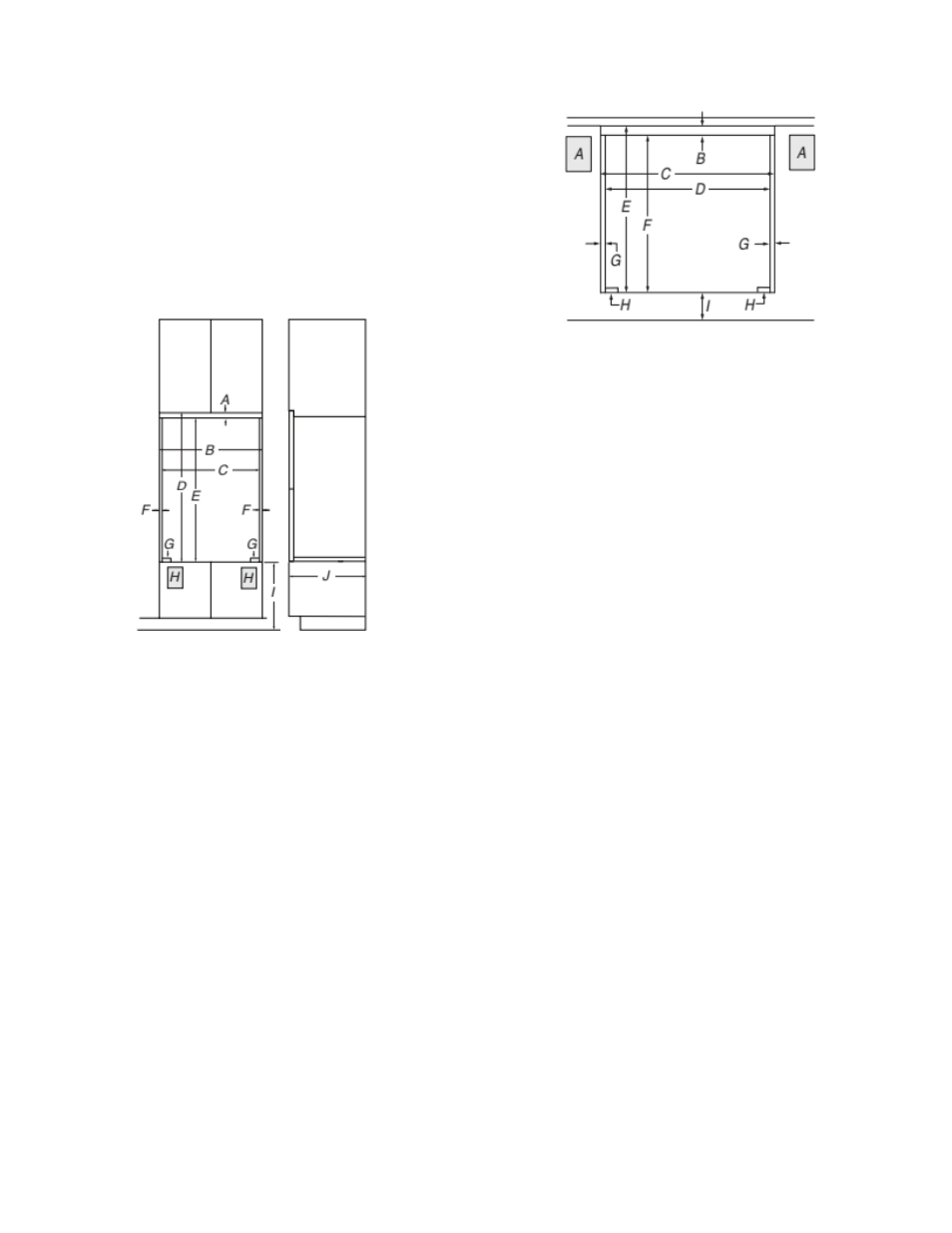

Fours simples installés dans une armoire
Vue de face
Modèles de 27 po (68,6 cm)
A. Tasseau supérieur de 3/4 po
(1,9 cm)*
B. 27 1 /
4
po (69,2 cm) de largeur
minimum d’ouverture intégrée
en affleurement
C. 25 7 /
8
po (65,7 cm) de largeur
minimum pour l’ouverture
D. 29 1 /
4
po (74,3 cm) de hauteur
minimum pour l’ouverture
intégrée en affleurement
E. 28 1 /
2
po (72,4 cm) de hauteur
recommandé pour la découpe
F. Tasseau latéral de 11/16 po
(1,7 cm)*
G. 1/4 po x 2 po (6,4 mm x 5,1 cm)
pour la cale d’espacement sur
la profondeur totale de
l’ouverture*
H. Emplacement recommandé
pour la boîte de jonction
I. 4 5 /
8
po à 32 po (11,7 à
81,3 cm) du fond de la découpe
au plancher
J. 25 po (63,5 cm) de profondeur
minimum pour l’ouverture
Vue latérale
Modèles de 30 po (76,2 cm)
A. Tasseau supérieur de 3/4 po
(1,9 cm)*
B. 30 1 /
4
po (76,8 cm) de largeur
minimum d’ouverture intégrée
en affleurement
C. 28 7 /
8
po (73,3 cm) de largeur
minimum pour l’ouverture
D. 29 1 /
4
po (74,3 cm) de hauteur
minimum pour l’ouverture
intégrée en affleurement
E. 28 1 /
2
po (72,4 cm) de hauteur
recommandé pour la découpe
F. Tasseau latéral de 11/16 po
(1,7 cm)*
G. 1/4 po x 2 po (6,4 mm x 5,1 cm)
pour la cale d’espacement sur
la profondeur totale de
l’ouverture*
H. Emplacement recommandé
pour la boîte de jonction
I. 4 5 /
8
po à 32 po (11,7 à
81,3 cm) du fond de la découpe
au plancher
J. 25 po (63,5 cm) de profondeur
minimum pour l’ouverture
* Les tasseaux et cales doivent être encastrés de 1 3 /
8
po (3,5 cm)
de la face inférieure de l’armoire.
Four simple sous le plan de travail – sans table de
cuisson au-dessus
Vue de face
Modèles de 27 po (68,6 cm)
A. Emplacement recommandé
pour la boîte de jonction
B. Tasseau supérieur de 3/4 po
(1,9 cm)
C. 27 1 /
4
po (69,2 cm) de largeur
minimum d’ouverture intégrée
en affleurement
D. 25 7 /
8
po (65,7 cm) de largeur
minimum pour l’ouverture
E. 29 1 /
4
po (74,3 cm) de hauteur
minimum pour l’ouverture
intégrée en affleurement
F. 28 1 /
2
po (72,4 cm) de hauteur
recommandé pour la découpe
G. Tasseau latéral de 11/16 po
(1,7 cm)*
H. 1/4 po x 2 po (6,4 mm x
5,1 cm) pour la cale
d’espacement sur la
profondeur totale de l’ouverture
I. 4 5 /
8
po (11,7 cm) du fond de la
découpe au plancher
Modèles de 30 po (76,2 cm)
A. Emplacement recommandé
pour la boîte de jonction
B. Tasseau supérieur de 3/4 po
(1,9 cm)*
C. 30 1 /
4
po (76,8 cm) de largeur
minimum d’ouverture intégrée
en affleurement
D. 28 7 /
8
po (73,3 cm) de largeur
minimum pour l’ouverture
E. 29 1 /
4
po (74,3 cm) de hauteur
minimum pour l’ouverture
intégrée en affleurement
F. 28 1 /
2
po (72,4 cm) de hauteur
recommandé pour la découpe
G. Tasseau latéral de 11/16 po
(1,7 cm)*
H. 1/4 po x 2 po (6,4 mm x
5,1 cm) pour la cale
d’espacement sur la
profondeur totale de
l’ouverture*
I. 4 5 /
8
po (11,7 cm) du fond de la
découpe au plancher
* Les tasseaux et cales doivent être encastrés de 1 3 /
8
po (3,5 cm)
de la face inférieure de l’armoire.
