36
4. Réinstaller le pied de la cale d’espacement à l’aide de la vis
de droite en utilisant la vis no 8-18 x 3/8 po (9,5 mm)
précédemment retirée.
5. Enlever, faire pivoter et réinstaller les pieds installés du côté
avant gauche, arrière droit et arrière gauche du four en
suivant la même méthode.
6. À l’aide d’au moins 2 personnes, placer le four en position
verticale.
7. Voir la section « Raccordement électrique ».
Fours doubles
En modifiant le positionnement des pieds du four, on peut installer
un four double dans une découpe d’une hauteur comprise entre
48
7 /
8
po et 52 3 /
16
po (124,1 cm et 132,6 cm). Consulter les
instructions suivantes pour adapter la position des pieds à la taille
de la découpe.
La hauteur de la découpe peut être comprise entre 48 7 /
8
po et
50 7 /
16
po (124,1 cm et 128,1 cm)
Il n’est pas nécessaire d’installer les pieds du four. Le four a été
correctement configuré à sa sortie d’usine.
REMARQUE : Ne pas retirer les cales d’espacement.
Voir la section « Raccordement électrique ».
Cales d’espacement
Pour une installation en affleurement, la hauteur de la
découpe doit être entre 50
1 /
2
po et 51 1 /
8
po (128,2 cm et
129,9 cm)

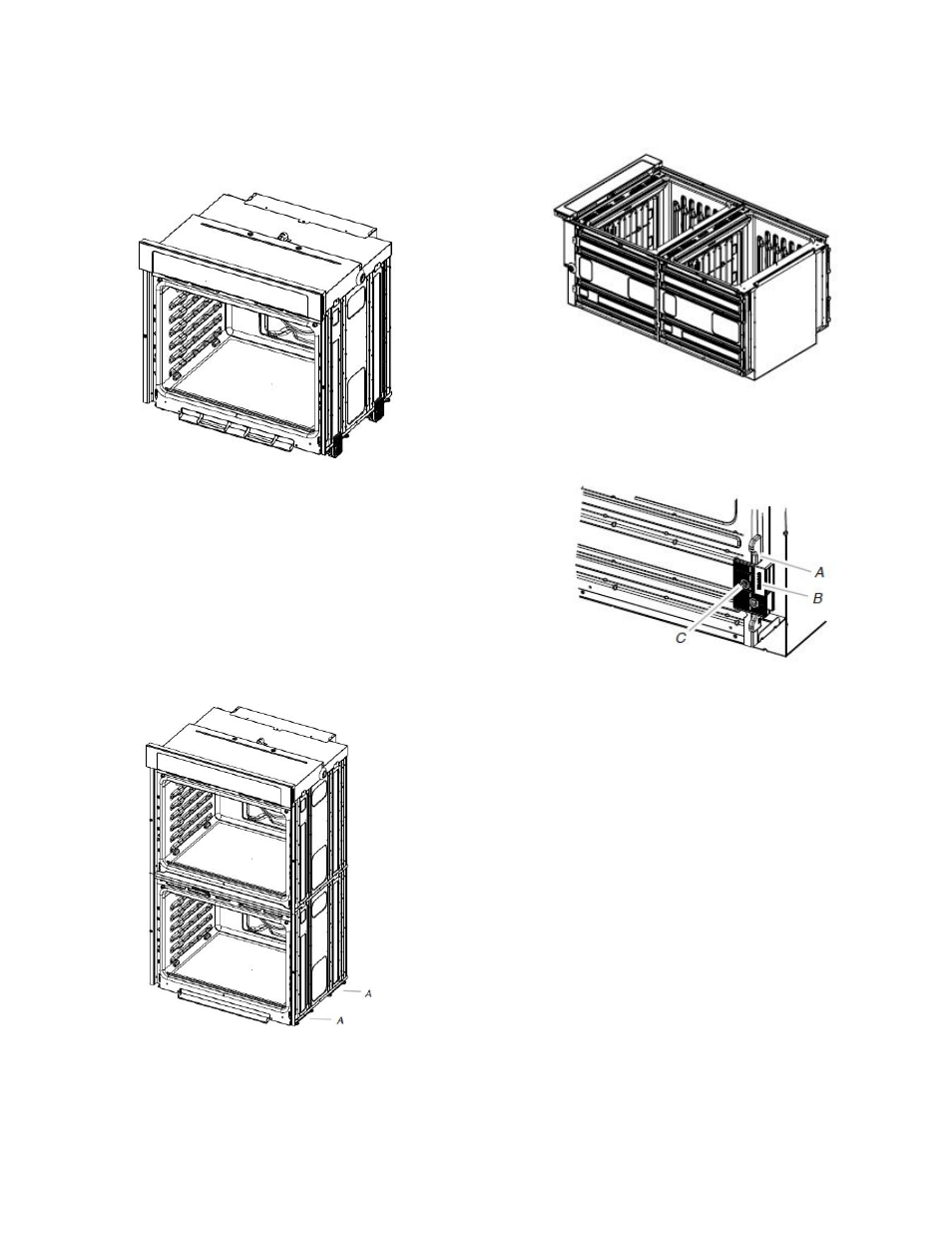

1. À l’aide d’au moins 2 personnes, placer le four sur sa partie
arrière, sur une surface couverte.
2. Installer un pied arrière sur la cale d’espacement arrière
gauche avec une vis no 8-18 x 3/8 po (9,5 mm).
REMARQUE : Positionner le pied de façon à ce que le côté
long du pied soit orienté vers le sommet du four.
A. Cale
B. Pied arrière
C. Vis no 8-18 x 3/8 po (9,5 mm)
3. De la même manière, installer un pied arrière sur le coin
arrière droit du four.
