es-mx Ubicación de la entrada de gas
52
Ubicación de la entrada de gas 5 Ubicación de la entrada de gas
Ubicación de la entrada de gas Se debe instalar una válvula manual en la parte externa del aparato, en un lugar accesible desde la parte frontal, con el
fin de cortar el suministro de gas.
Ubicación de la entrada de gas 30" 36" 48"
Del lado izquierdo a la línea central de la
entrada de gas
152 mm (6⅜") 11 mm (267") 11 mm (267")
De la parte posterior a la línea central de la
entrada de gas
54 mm (2¼") 54 mm (2¼") 54 mm (2¼")

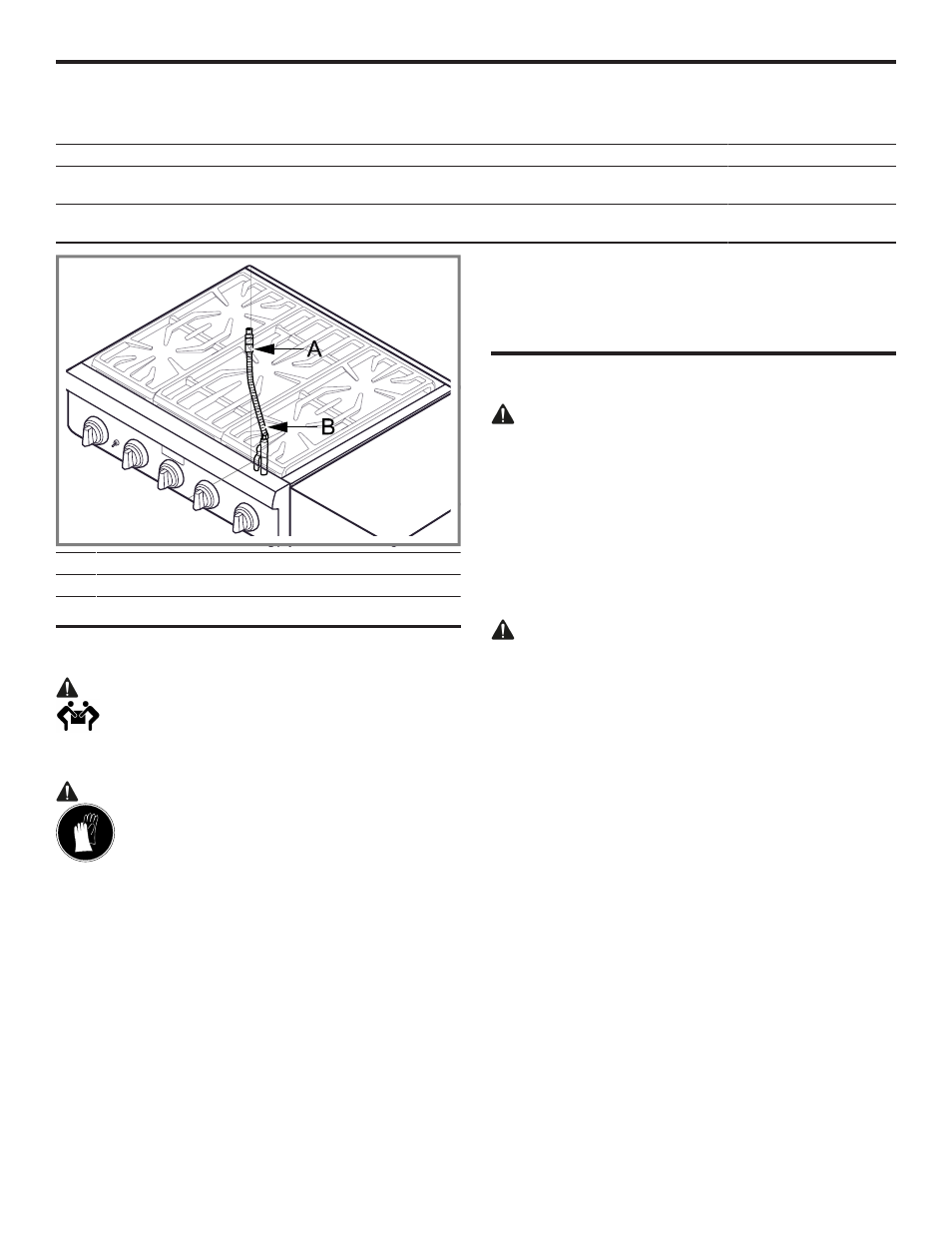

A 12,7 mm (½") NTP
B Conducto flexible de 19 mm (¾")
Desembalar el aparato 6 Desembalar el aparato
Desembalar el aparato
ADVERTENCIA
La unidad es pesada y se requieren al menos dos
personas o un equipo adecuado para trasladarla e
instalarla.
ADVERTENCIA
Las superficies ocultas pueden tener bordes
afilados.
▶
Proceder con cuidado al intentar sujetar el aparato por
la parte trasera o desde abajo.
6.1 Extraer la placa de cocción del palet
1.
Retirar la caja exterior y los materiales de embalaje de
la base de envío. Asegurarse de disponer de todos los
componentes de la placa de cocción antes de proceder.
2. Retirar las rejillas de cocción, la plancha y, si procede,
las tapas de los quemadores, para reducir el peso de la
placa de cocción.
3.
Dejar las láminas protectoras que cubren las superficies
de metal pulido, para proteger los acabados de
rayones, hasta que la placa esté instalada en su
posición final.
4.
Usar un desarmador de cruz para retirar los tornillos de
los soportes del palet ubicados en los costados
izquierdo y derecho de la unidad. Desechar los tornillos
y los soportes una vez retirados.
Requisitos de gas y conexiones 7 Requisitos de gas y conexiones
Requisitos de gas y conexiones
PRECAUCIÓN
El aparato debe aislarse del sistema de tuberías de
suministro de gas cerrando su llave de cierre individual
manual durante cualquier prueba de presión del sistema
de tuberías de suministro de gas con presiones iguales o
inferiores a ½ psi (3.5 kPa).
Al conectar la unidad con el gas propano, asegurarse de
que el tanque de gas propano esté equipado con su
propio regulador de alta presión además del regulador de
presión suministrado con el aparato. La presión del gas
suministrado al aparato no debe exceder la columna de
agua de 14" (34.9 mbar).
ADVERTENCIA
NO utilizar ningún tipo de llama para detectar las fugas de
gas.
¡ IMPORTANTE: No realizar la conexión a tierra a través
de una tubería de gas.
¡ IMPORTANTE: Si aún no la tiene, instalar una válvula
de cierre de gas en un lugar de fácil acceso.
Asegurarse de que todos los usuarios sepan dónde y
cómo cerrar el suministro de gas del aparato.
¡ Comprobar el tipo de gas que se utiliza en el lugar de
instalación. Asegurarse de que la estufa coincida con el
tipo de gas disponible en esta ubicación.
¡ El aparato solo debe estar conectado al tipo de gas
para el que está certificado. Si el aparato se va a
conectar a gas propano, asegurarse de que el tanque
de suministro de gas propano esté equipado con su
propio regulador de alta presión además del regulador
de presión suministrado con el electrodoméstico.
¡ Las conexiones de suministro de gas deben ser
realizadas por un técnico competente de acuerdo con
las normativas y reglamentos locales. En ausencia de
códigos locales, la instalación se debe llevar a cabo en
conformidad con la edición actual del Código Nacional
de Combustibles Gaseosos ANSI Z223.1/NFPA 54.
¡ Se debe usar una tubería flexible de metal o un tubo de
metal fijo para conectar el gas al aparato. Si no se
puede utilizar una línea de metal para el gas, se debe
consultar a un electricista certificado local o los códigos
eléctricos locales para realizar una conexión a tierra
correcta.
