fr-ca Découpe de comptoir
30

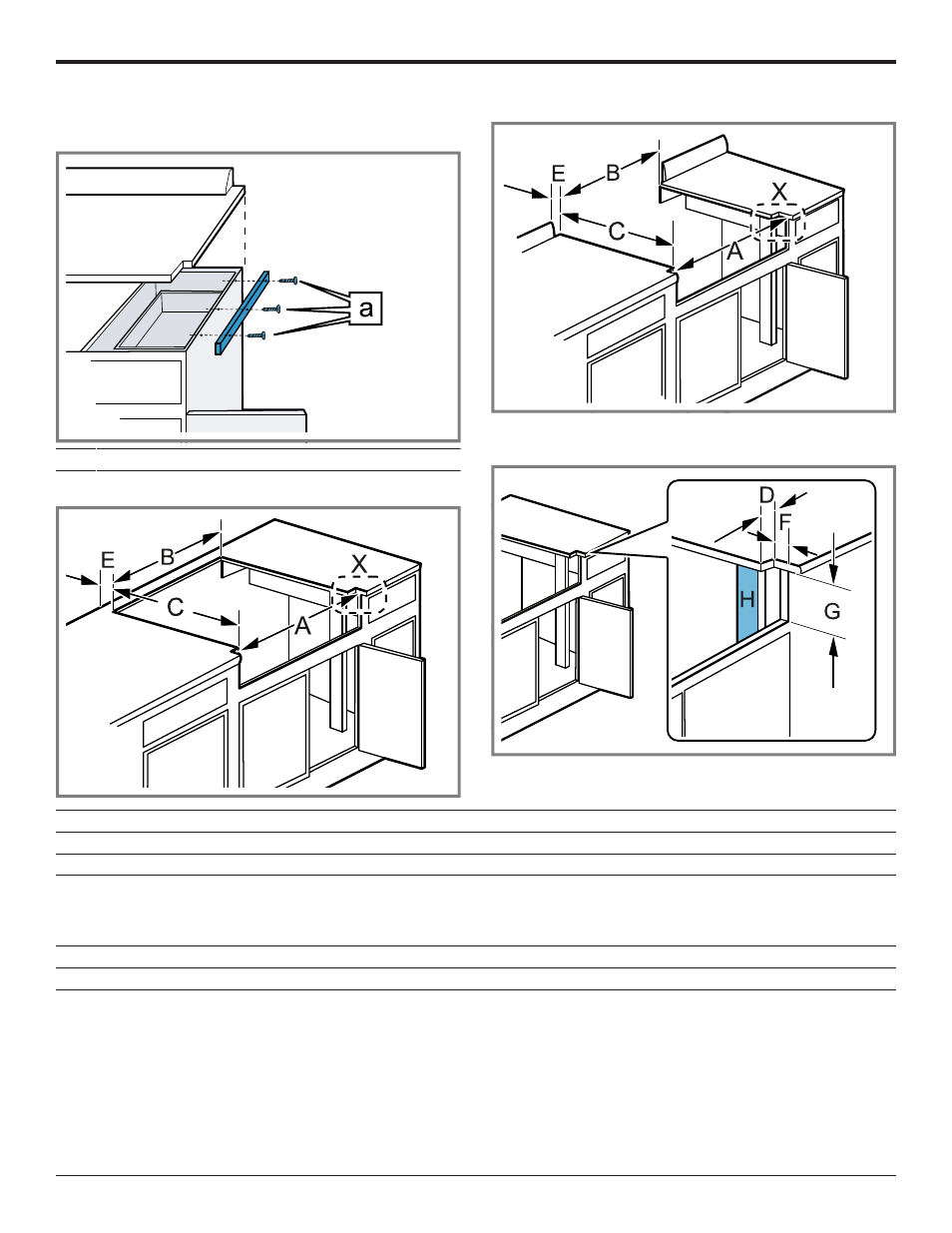

Découpe de comptoir 4 Découpe de comptoir
Découpe de comptoir
Installation des taquets de support latéraux (des deux
côtés)
a Vis à tête fraisée
Installation en îlot sans dosseret de comptoir
Installation murale avec dosseret de comptoir
Détail X : détail de l'encoche d'angle sur la face avant de
l'armoire
Plaque de cuisson 30 po Plaque de cuisson 36 po Plaque de cuisson 48 po
A 29 ¹⁵⁄₁₆ po (760 mm) 35 ¹⁵⁄₁₆ po (913 mm) 47 ¹⁵⁄₁₆ po (1 218 mm)
B 29 ⅛ po (740 mm) 35 ⅛ po (892 mm) 46 ¼ po (1 175 mm)
C Installation en îlot : 22 ¹³⁄₁₆ po
(580 mm)
Installation murale : 23 ⁵⁄₁₆ po
(592 mm)
Installation en îlot : 22 ¹³⁄₁₆ po
(580 mm)
Installation murale : 23 ⁵⁄₁₆ po
(592 mm)
Installation en îlot : 22 ¹³⁄₁₆ po
(580 mm)
Installation murale : 23 ⁵⁄₁₆ po
(592 mm)
D ⅜ po (10 mm) ⅜ po (10 mm) ⅞ po (22 mm)
E min. ¾ po (19 mm) min. ¾ po (19 mm) min. ¾ po (19 mm)
F Encoche d'angle :
¡ 0 po (0 mm) : panneau de
commande dépassant de 1 ½ po
(38 mm) de la face de l'armoire
de base.
¡ ¹¹⁄₁₆ po (18 mm) : Requis pour
une armoire de base standard de
24 po (610 mm) de profondeur ;
Le panneau de commande
dépasse de ¹³⁄₁₆ po (20 mm) de la
face de l'armoire de base.
Voir table de cuisson colonne 30 po Voir table de cuisson colonne 30 po
