KITCHENAID 36 Inch Gas Cooktop Owner's Manual Manuel d'utilisation
Page 31
31
5.
Enlever les grilles de brûleur si elles sont installées.
Utiliser le tableau qui suit pour choisir le gicleur approprié
selon le modèle de l’appareil et l’emplacement du brûleur à
convertir.

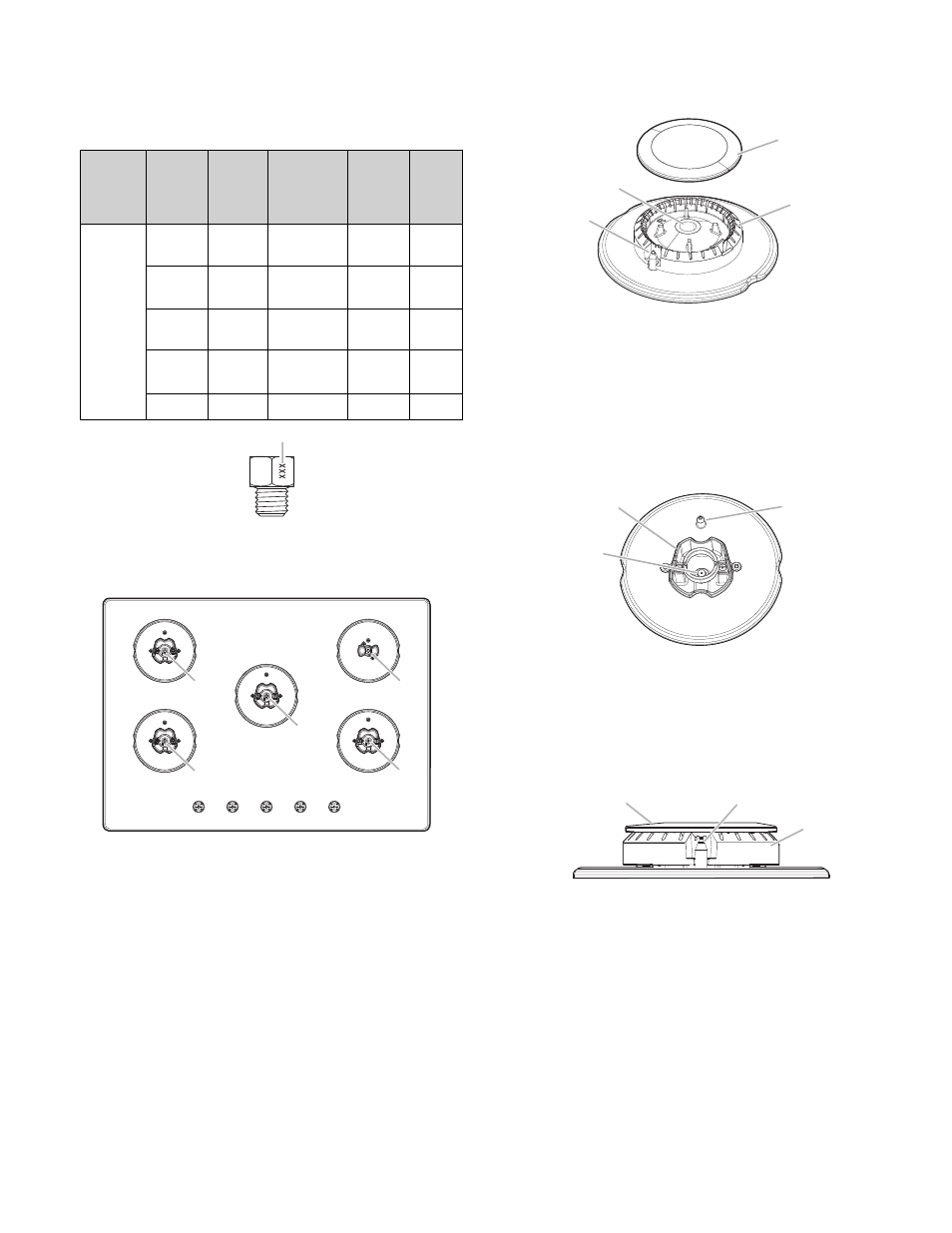

Tableau des gicleurs pour gaz propane
Famille
de
modèles
Brûleur
Capaci-
té du
brûleur
(BTU)
Couleur
Em-
preinte
(A)
Taille
(mm)
KCG-
G530P et
KCG-
G536P
Avant
droit
11000
VERT
100
1
Avant
gauche
9000
JAUNE
90
0,9
Arrière
droit
4000
ROUGE
60
0,6
Arrière
gauche
9000
JAUNE
90
0,9
Centre
11000
VERT
100
1
A
A.
Empreinte
Emplacement des brûleurs
A
B
D
C
E
A.
Avant gauche
B.
Arrière gauche
C.
Centre
D. Arrière droit
E. Avant droit
6.
Retirer les chapeaux et bases de tous les brûleurs.
7.
Utiliser un tournevis Torx
®
T20
®
pour enlever la base du
brûleur.
REMARQUE :
Retirer une base de brûleur à la fois, puis la
remettre en place après la conversion. Ne pas démonter la totalité
de la table de cuisson.
B
D
C
A
A.
Électrode d’allumage
B.
Ouverture du tube d’arrivée de gaz
C.
Chapeau de brûleur
D.
Base du brûleur
8.
Appliquer du ruban adhésif de masquage à l’extrémité d’un
tourne-écrou de 7 mm pour retenir le gicleur du brûleur dans
le tourne-écrou durant l’extraction. Placer le tourne-écrou sur
l’injecteur; tourner dans le sens antihoraire et soulever pour
enlever l’injecteur. Conserver à part l’injecteur du brûleur.
A
B
C
A.
Injecteur
B.
Porte-injecteur
C.
Électrode d’allumage par étincelle
9.
Remplacer le gicleur par un gicleur pour gaz propane de taille
correcte. Voir le tableau de sélection des gicleurs pour gaz
propane.
A
B
C
A.
Chapeau de brûleur
B.
Électrode
C.
Base du brûleur
10.
Placer les gicleurs pour gaz naturel dans le sachet de pièces
en plastique et les conserver avec le sachet de
documentation, pour pouvoir les réutiliser ultérieurement.
11.
Réinstaller les bases de brûleurs et serrer les deux vis
IMPORTANT :
Veiller à aligner l’électrode avec l’encoche ou
le trou à la base du brûleur. L’électrode d’allumage est en
céramique et peut se briser durant l’installation de la base du
brûleur.
12.
Réinstaller le chapeau de brûleur.
13.
Répéter les étapes 1 à 12 pour les autres brûleurs.
