ES
7
2 - Dimensiones del Producto y de Encastre

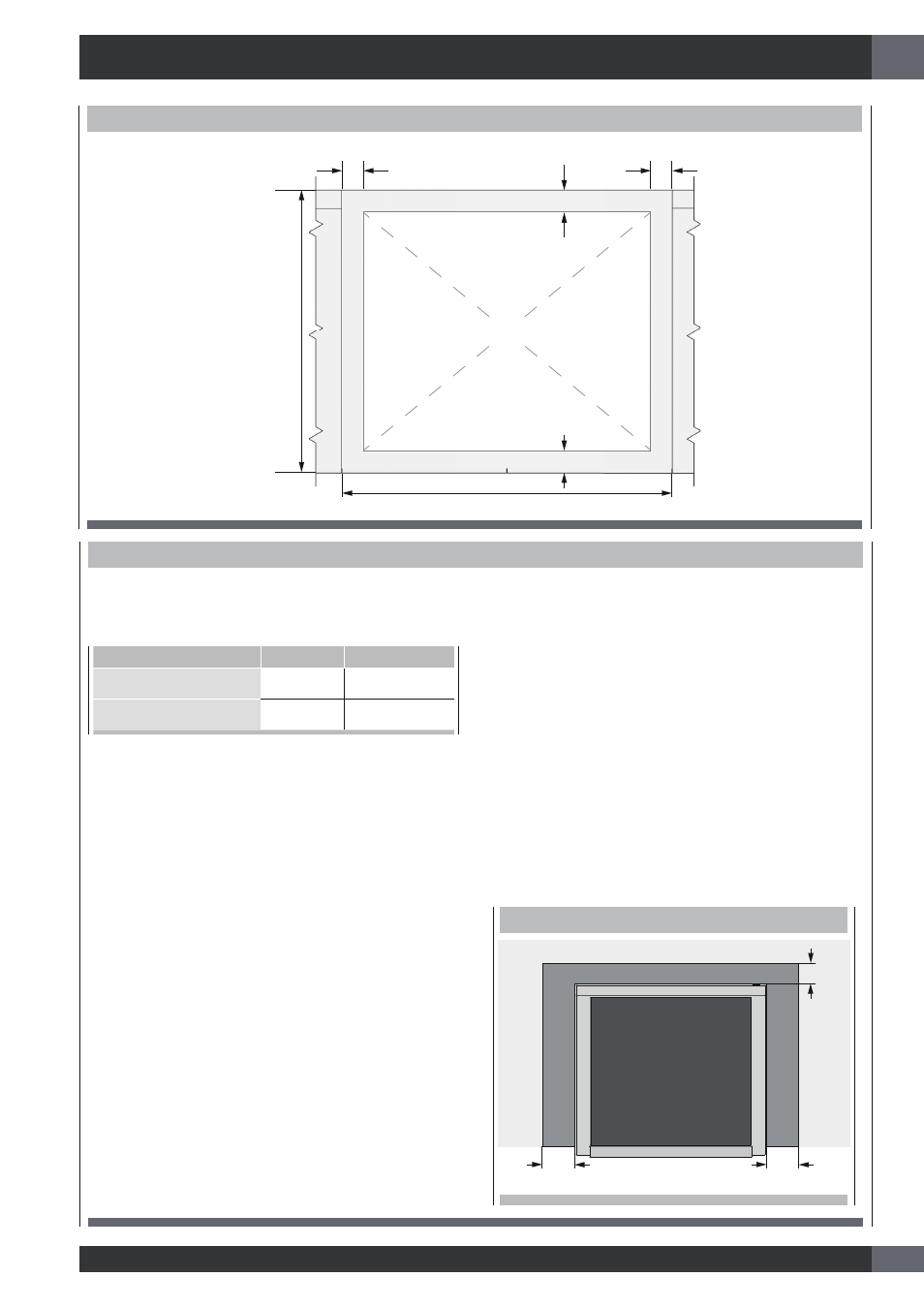

DIMENSIONES DE ENCASTRE
La supercie de toda la pared trasera sobre la cocina y por debajode la capucha debe cubrirse con un material no
combustible.
*Consultar las normas locales para la exigencias exactas de colocación.
ANCHO DE APERTURA A B
Placa de cocción de 30” 30" (76.2) 24 1/4 (61.7)
Placa de cocción de 36” 36" (91.4) 30 3/8 (77.1)
Nota: Las distancias a los materiales no combustibles no
son parte del alcance de ANSI Z21.1 y no están
certicadas.
La distancia con relación a los materiales no
combustibles debe respetar las normas locales o, en
ausencia de las mismas, el « National Fuel Gas Code
», ANSI Z223.1/NFPA 54.
Distancia mínima a construcciones:
Por arriba de la supercie de cocinar (más de 36” [91.4 cm])
• Lados - 6” (15.2 cm)
• Dentro del espacio lateral de 6” (15.2 cm), los gabinetes
de la pared no más profundos de 13” (33.0 cm) deben
estar a un mínimo de 18” (45.7 cm) por arriba de la
supercie de cocinar
• Los gabinetes de la pared que estén directamente por
encima del producto deben estar a un mínimo de 48”
(122 cm) por arriba de la supercie de cocinar.
• Parte posterior - 0” a la protección posterior de 9” o al
estante de arriba; 0” a una pared posterior no combustible.
Debajo de la placa de cocción (36” [91.4 cm] y por debajo)
• Instalación con espacio nulo entre la construcción
combustible adyacente debajo de la superficie de cocción
y las partes trasera y lateral del equipo”.
ESPACIOS ADICIONALES:
Para la instalación de la isla, deje un espacio mínimo de
2-½” entre la abertura y el extremo trasero de la mesada y
un mínimo de 3” entre la abertura y los extremos laterales de
la mesada (ver la vista superior).
Para instalación en una isla escalonada, 12” (30.5 cm) se
requiere una separación mínima desde la parte posterior de
los lados de la hornilla a un elevador de combustible. La
instalación isla no es parte de la norma ANSI Z21.1 alcance
y no certicado.
INSTALACION EN ISLA, DEBE SER ENRASADO
PARTE POSTERIOR
min 3” (7.6) min 3” (7.6)
min 2 1/2” (6.3)
INSTALACIÓN EN MARCO ABIERTO
2” (5) 2” (5)
2” (5)
2” (5)
A
max 25 1/2” (65) min
24” (61)
ESPACIO VACÍO
