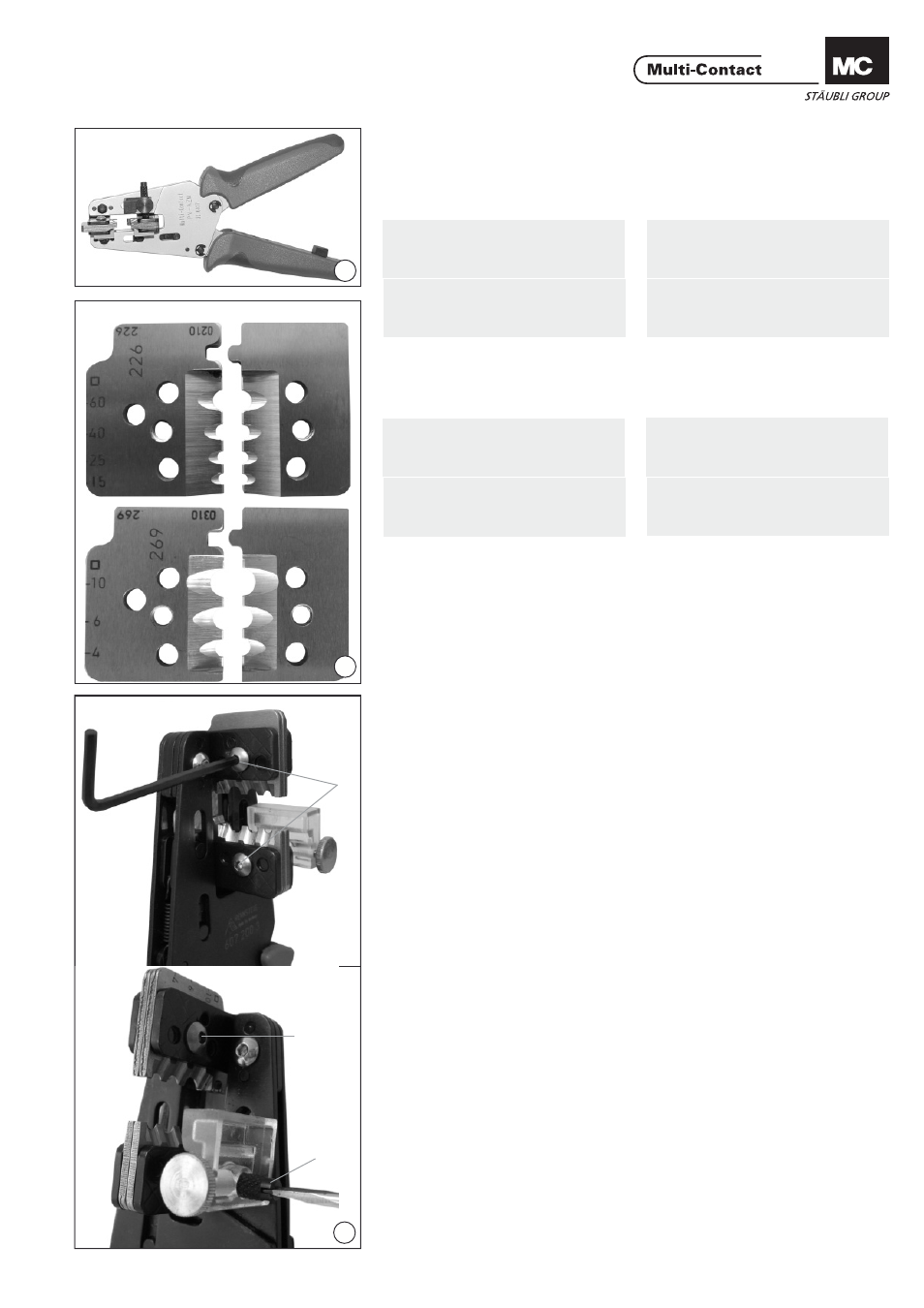

Pince à dénuder PV-AZM... Stripping pliers PV-AZM...
(ill. 1)
Pince à dénuder PV-AZM... avec
couteaux intégrés ainsi qu‘une clй а 6
pans 2,5mm.
Section du câble: 1,5 / 2,5 / 4 / 6mm²
Type: PV-AZM-1.5/6
No. de Cde.:
32.6029-156
Section du câble: 4 / 6 / 10 mm²
Type: PV-AZM-4/10
No. de Cde.:
32.6027-410
(ill. 1)
Stripping pliers PV-AZM... incl. built-
in blade as well as hexagonal screw-
driver A/F 2,5.
Cable cross section: 1,5 / 2,5 / 4 / 6mm²
Type: PV-AZM-1.5/6
Order No.
32.6029-156
Cable cross section: 4 / 6 / 10 mm²
Type: PV-AZM-4/10
Order No.
32.6027-410
Pièces détachées Individual parts
(ill. 2)
Couteaux interchangeables
Section du câble: 1,5 / 2,5 / 4 / 6mm²
Type: PV-M-AZM-156
No. de Cde.:
32.6057-156
Section du câble: 4 / 6 / 10 mm²
Type: PV-M-AZM-410
No. de Cde.:
32.6057-410
(ill. 2)
Removable stripping blades
Cable cross section: 1,5 / 2,5 / 4 / 6mm²
Type: PV-M-AZM-156
Order No.
32.6057-156
Cable cross section: 4 / 6 / 10 mm²
Type: PV-M-AZM-410
Order No.
32.6057-410
Remplacement des couteaux Replacing the blades
(ill. 3)
Desserrez les trois vis à six pans creux
(A) avec la clé hexagonale fournie.
Desserrez la butée longitudinale (B)
avec un tournevis de taille 3. (ill. 3)
Unscrew the three hexagonal socket
screws (A) with the Allen key provid-
ed. Loosen the length gauge stop (B)
with a size 3 screwdriver.
