Advanced Contact Technology
6 / 8 www.multi-contact.com
9
9
S
max. 1 mm
10
Indus trie alk ohol
Indus tria l a lcohol
alcool indus triel
12
11

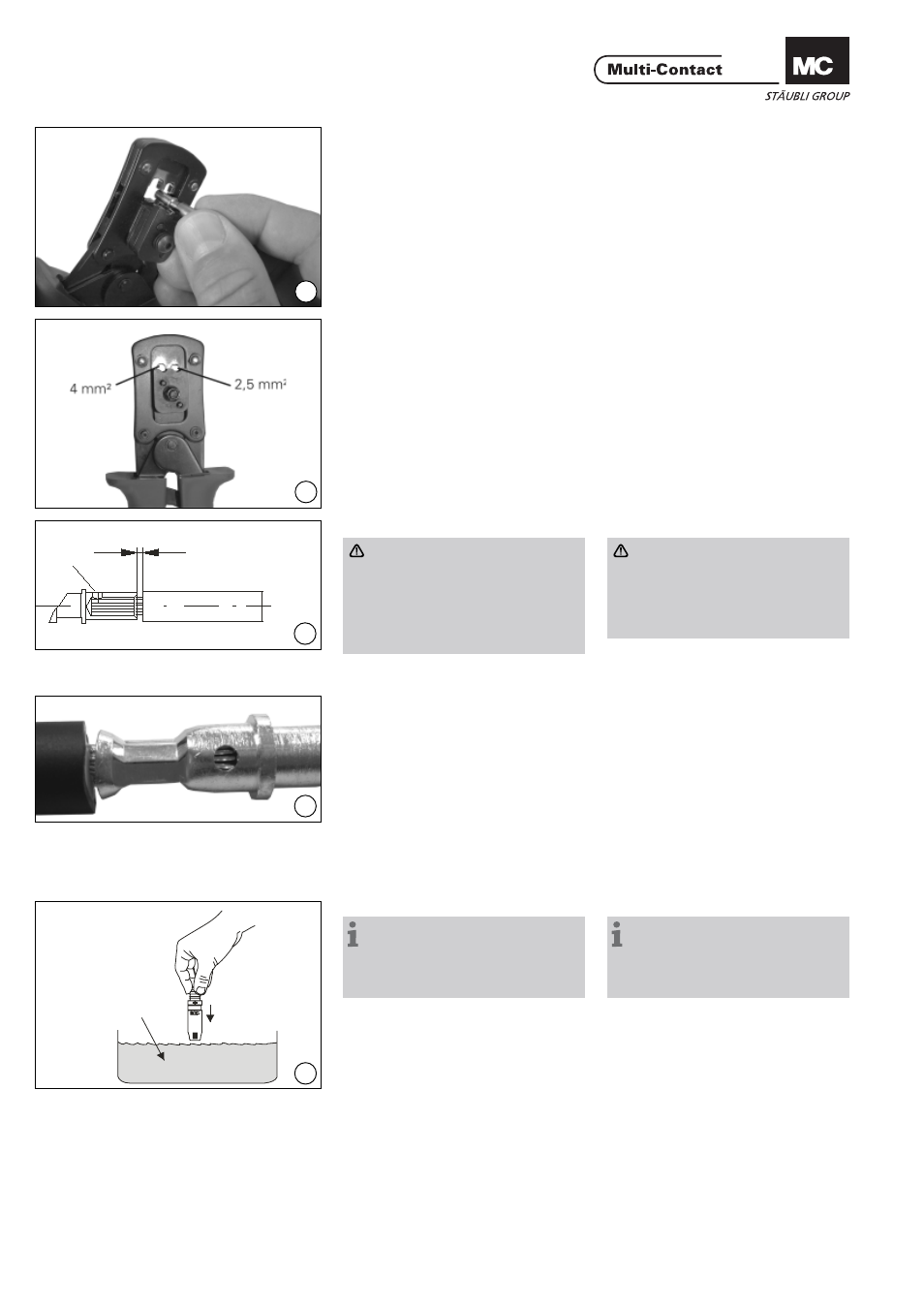

avec la pince à sertir PV-CZ
pour sections de câble 2,5mm² et
4mm² with crimping pliers PV-CZ
for cable cross section 2,5mm²
and 4mm²
(ill. 9)
Introduisez la partie métallique de la
douille ou de la fi che dans le guide
pour la section correspondante. Intro-
duisez le câble jusqu’en butée dans
le fыt а sertir. Maintenez le câble dans
le fût. (ill. 9)
Place the metal part of the female
or male coupler in the guide for the
appropriate cross section. Insert the
wire into the crimping sleeve as far as
it will go. Hold the wire in place in the
sleeve.
(ill. 10)
Attention:
Tous les brins du câble doivent
être introduits proprement dans
le trou et être visibles dans l‘ori-
fi ce de contrôle S. La distance
maximale de 1mm ne doit pas
être dépassée.
Fermez complètement la pince à sertir.
(ill. 10)
Attention:
All strands of the wires must be
correctly inserted into the bore-
hole and visible in sight hole S.
The max. distance of 1mm must
not be exceeded.
Completely close the crimping tool.
(ill. 11)
Contrôlez le sertissage visuellement. (ill. 11)
Visually check the crimp.
Montage Assembly
(ill. 12)
Remarque:
L’emmanchement des contacts
peut être facilité en plongeant au
préalable des corps isolants dans de
l’alcool industriel.
(ill. 12)
Note:
You can facilitate the assembly pro-
cedure by immersing the connector
insulators in industrial alcohol before
inserting the contacts.
