Advanced Contact Technology
www.multi-contact.com 3 / 8
2
2
PV-CZ
UL File 343181
PV-CZM-16100A
1
3
UL fi le 343181
1
2
3
Localisateur
Locator

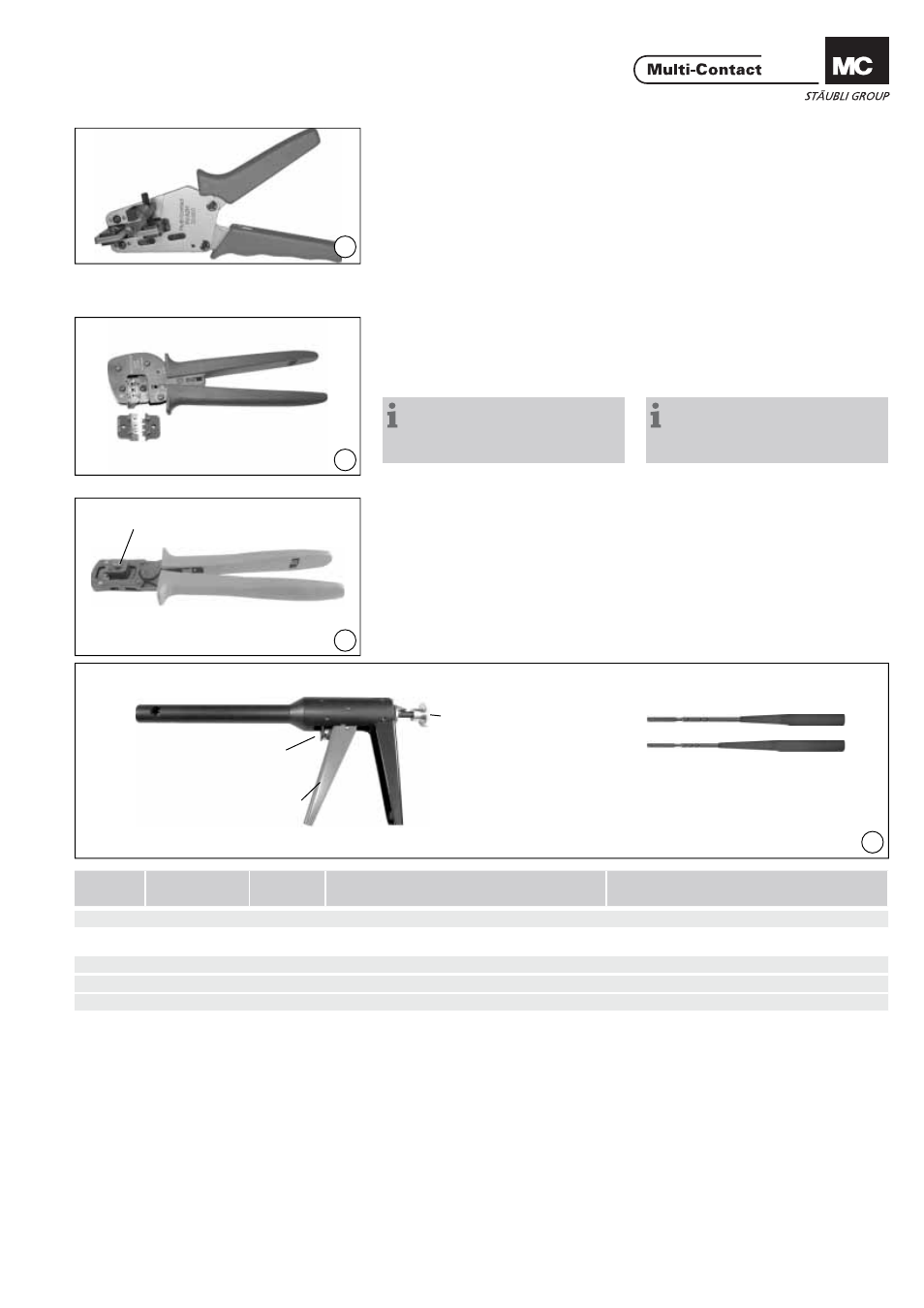

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder PV-AZM... avec
couteaux à dénuder ainsi qu‘une clй а
6 pans 2,5.
Section du câble: 1,5 / 2,5 / 4 / 6mm²
Type: PV-AZM-1.5/6
No. de Cde.:
32.6029-156
(ill. 1)
Stripping pliers PV-AZM... incl.
built-in wire stripping blade as well as
hexagonal screwdriver A/F 2,5mm.
Cable cross section: 1,5 / 2,5 / 4 / 6mm²
Type: PV-AZM-1.5/6
Order No.:
32.6029-156
(ill. 2)
Pince à sertir PV-CZM-16100A pour
section de câble
2,5mm² – 6mm² (14 / 12AWG)
No. de Cde.:
32.6020-16100A
Remarque:
pour l‘utilisation de la pince à sertir,
voir MA251
(www.multi-contact.com).
ou
Pince à sertir PV-CZ pour section de
câble 2,5mm² à 4mm²
No. de Cde.:
32.6008
(ill. 1)
Crimping pliers PV-CZM-16100A for
cable cross section of
2,5mm² – 6mm² (14 / 12AWG)
Order No.:
32.6020-16100A
Notes:
to the operation of the crimping
pliers, see MA251
(www.multi-contact.com)
or
Crimping pliers PV-CZ for cable cross
section of 2,5mm² and 4mm²
Order No.:
32.6008
(ill. 3)
Outil de montage PV-RWZ3 avec 2
cônes inclus
No. de Cde.:
32.6021-16100
(ill. 3)
Assembly device PV-RWZ3 incl. 2
tapered spindles
Order No.:
32.6021-16100
Pos. Type
No.de Cde
Order No.
Désignation Description
1 + 2 + 3 PV-RWZ3 32.6050 Outil de montage avec 2 cônes inclus Assembly device incl. 2 tapered spindles
Pièces détachées Individual parts
1 PV-R-RWZ3 32.6051 Outil de montage Assembly device
2 PV-KO3 I+II 32.6052 Cône pour isolants de tailles I + II Tapered spindle for insulators size I + II
3 PV-KO3 III 32.6053 Cône pour isolants de taille III Tapered spindle for insulators size III
Levier anti retour
Reset lever
Levier de manoeuvre
Operating lever
Tige de traction
Pull rod
Cônes
Tapered spindle
