Advanced Contact Technology
www.multi-contact.com 3 / 4
1
3
4
2
5
6
7

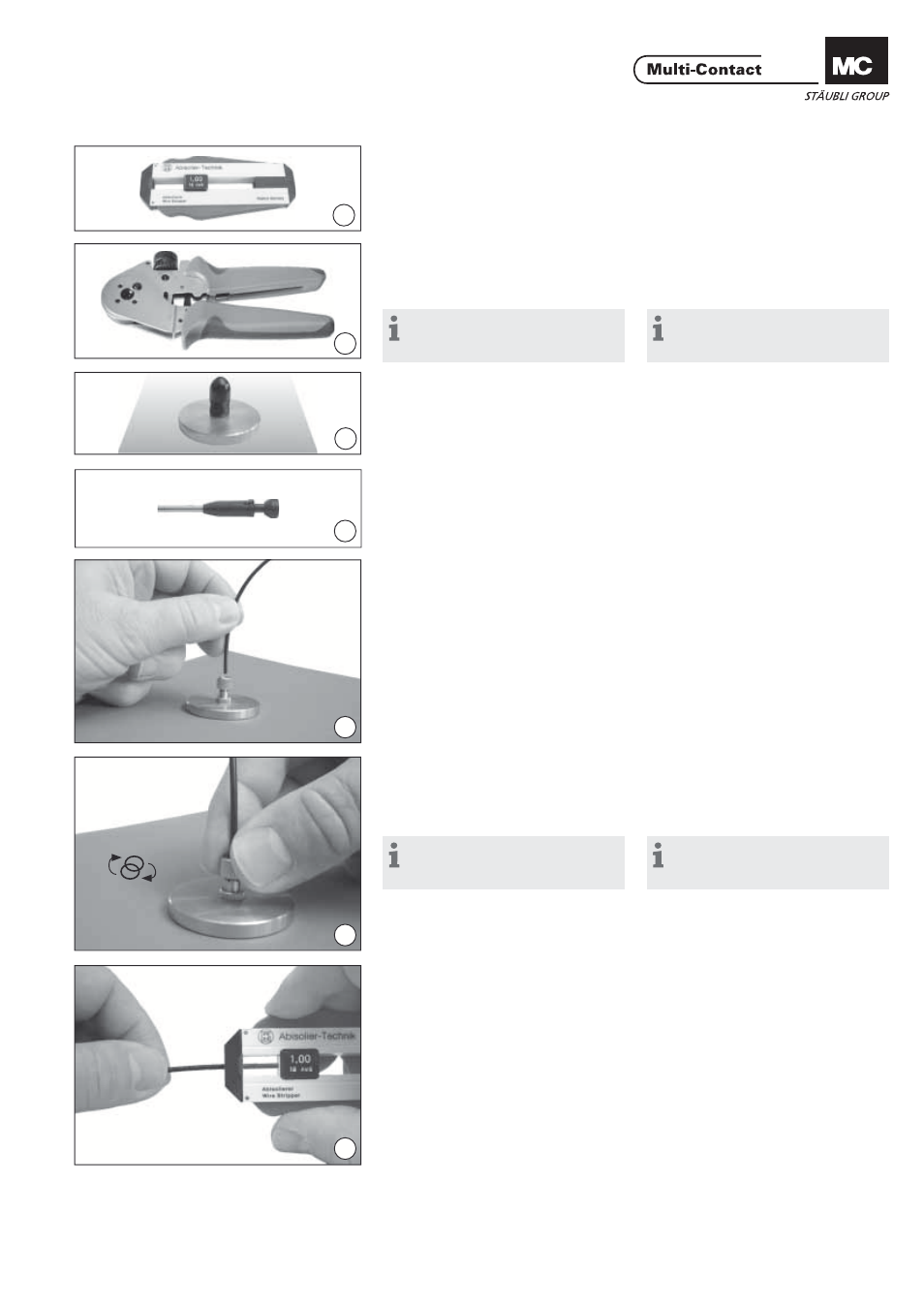

Outillage nécessaire Tools required
(ill. 1)
Outil de dénudage CT-AIWZ/POF
No. de Cde.: 33.3021 (ill. 1)
Stripping tool CT-AIWZ/POF
Order No. 33.3021
(ill. 2)
Pince à sertir CT-CZ/POF
No. de Cde.: 33.3020 (ill. 2)
Crimping pliers CT-CZ/POF
Order No. 33.3020
Remarque:
Voir notice d’utilisation MA065
www.multi-contact.com
Note:
See Bedienungsanleitung MA065
www.multi-contact.com
(ill. 3)
Disque de polissage CT-PS/POF
No. de Cde.: 33.3023
Papier émeri de granulation 1000
(non livré) (ill. 3)
Polishing disc CT-PS/POF
Order No. 33.3023
Polishing paper 1000 grit
(not included)
(ill. 4)
Outil de démontage CT-AWZ/POF
broche/douille, No. de Cde.: 33.3022 (ill. 4)
Extraction tool CT-AWZ/POF
pin/socket, Order No. 33.3022
Préparation du câble Cable preparation
(ill. 5)
Le câble à utiliser s‘appelle POF (Plas-
tic Optical Fibre). Ø extérieur 2,2mm,
Ø de la fi bre 1mm.
Couper le câble à la longueur souhai-
tée. Introduire et fi xer le câble dans le
disque de polissage.
Le câble doit dépasser d’environ
0,5mm. (ill. 5)
The used cable type is POF (Plastic
Optical Fibre). Outside-Ø 2,2mm,
fi bre Ø 1mm.
Cut the POF cable to the desired
length. Insert and fi x the cable into
the polishing disc. The cable should
protrude approx. 0,5mm.
(ill. 6)
Meuler l’extrémité du câble à l’aide du
disque de polissage et du papier émeri
de granulation 1000. (ill. 6)
Grind down the fi bre end with the
polishing disc and polishing paper,
1000 grit.
Remarque:
Le papier émeri doit être mouillé
avec de l’eau.
Note:
The polishing paper must be wet-
ted with wather.
(ill. 7)
Dénuder le câble POF à l‘aide de l‘outil
de dénudage CT-AIWZ/POF
- Contacts mâles 19mm,
- contacts femelles 14mm. (ill. 7)
Strip the POF cable with the stripping
tool CT-AIWZ/POF
- Pin contacts 19mm,
- socket contacts 14mm.
