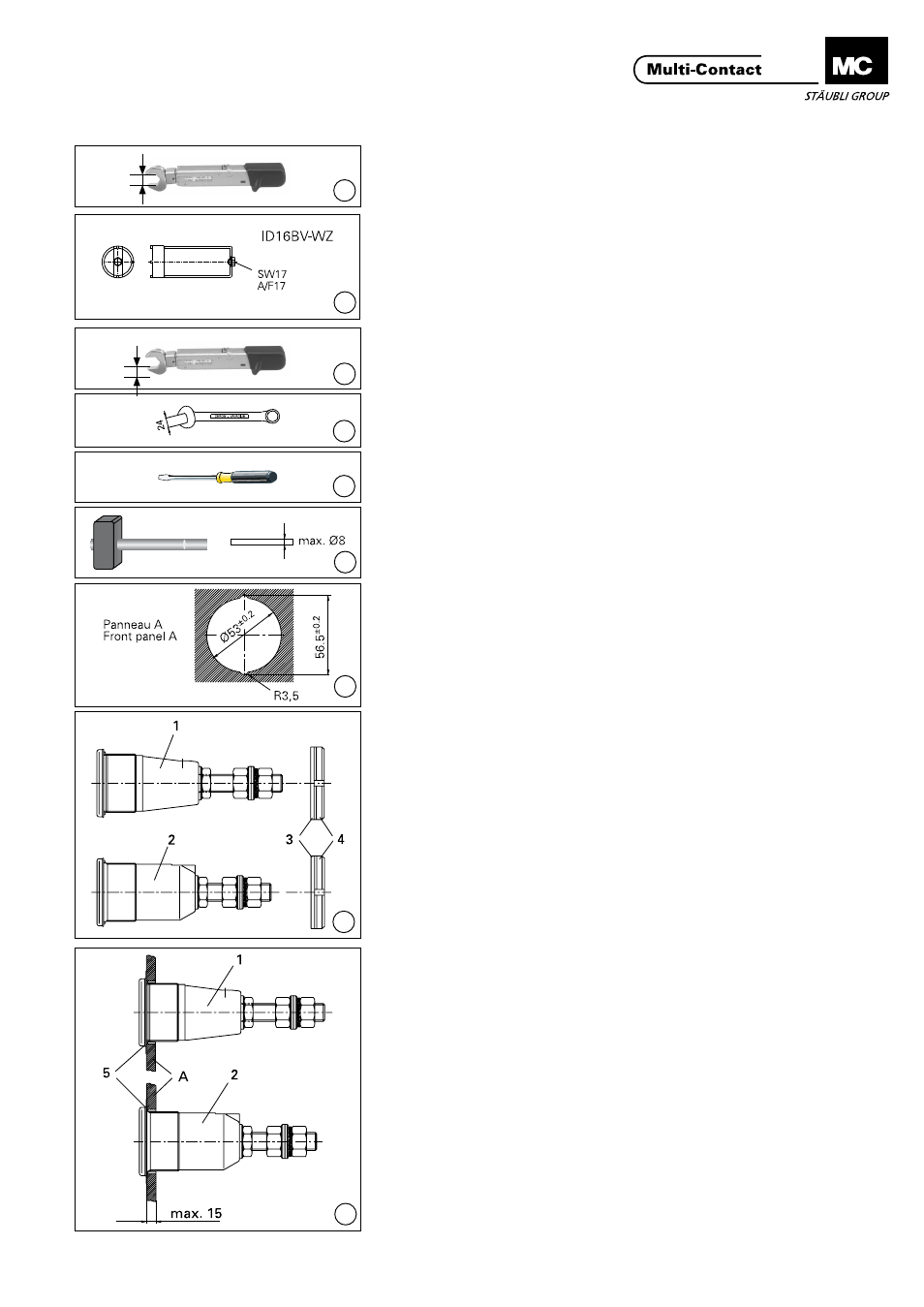

Outillage nécessaire Tools required
(ill. 1)
Clé dynamométrique 17 mm, 15 Nm
(ill. 1)
Torque spanner 17 mm A/F, 15 Nm
(ill. 2)
Clй а pipe pour Clé dynamométrique
(ill� 1) ID16BV-WZ No� de Cde 14�5019
(ill. 2)
Socket wrench for torque spanner
(ill� 1) ID16BV-WZ Order No� 14�5019
(ill. 3)
Clé dynamométrique 24 mm, 30 Nm.
(ill. 3)
Torque spanner 24 mm A/F, 30 Nm
(ill. 4)
Clй а fourche 24 mm
(ill. 4)
Open-end spanner 24 mm A/F
(ill. 5)
Tournevis taille 2 (Seulement néces-
saire pour le montage d‘un
micro-rupteur)�
(ill. 5)
Screwdriver size 2 (required only for
microswitch assembly)�
(ill. 6)
Marteau et poinçon Ø 8 mm (Seule-
ment nécessaire pour le montage du
micro-rupteur)�
(ill. 6)
Hammer and punch (max. Ø 8 mm)
(required only for microswitch as-
sembly)
1. Montage du connecteur 1. Connector assembly
(ill. 7)
Percer le panneau A selon le plan de
perçage�
(ill. 7)
Drill front panel A according to drilling
plan�
Coller la bague de couleur (si sou-
haitée) sur le panneau frontal A. En
cas d’utilisation du couvercle DE16N
(MA036), ne pas monter la bague de
couleur� Le repérage couleur sera réa-
lisé par l’intermédiaire du couvercle�
Bond coloured ring (if available) to
front panel A. Stick the coloured
ring (if present) on front panel A. The
coloured ring must not be affixed if a
protective cover DE16N (MA036) is
used� In this case colour coding is ef-
fected with the protective cover�
(ill. 8)
Démonter l‘écrou cylindrique (4) et la
bague en PUR de la douille (1) ou de
la broche (2)�
(ill. 8)
Remove ring nut (4) and PUR ring (3)
from socket (1) or plug (2)�
(ill. 9)
Introduire la douille (1) ou la broche
(2) avec le joint d‘étanchéité (5) dans
le panneau A, en veillant à ce que les
ergots de la douille ou de la broche
soient en prise dans les ouvertures
correspondantes du panneau. Aligner
la douille (1) ou la broche (2) de telle
façon que le triangle blanc soit bien
visible au cours de l‘embrochage�
(ill. 9)
Insert socket (1) or plug (2) with seal
(5) into front panel (A), making sure
that the lugs on the plug or socket
mate with the opening’s slots. Align
socket (1) or plug (2) so that white
triangle is visible during plugging�
