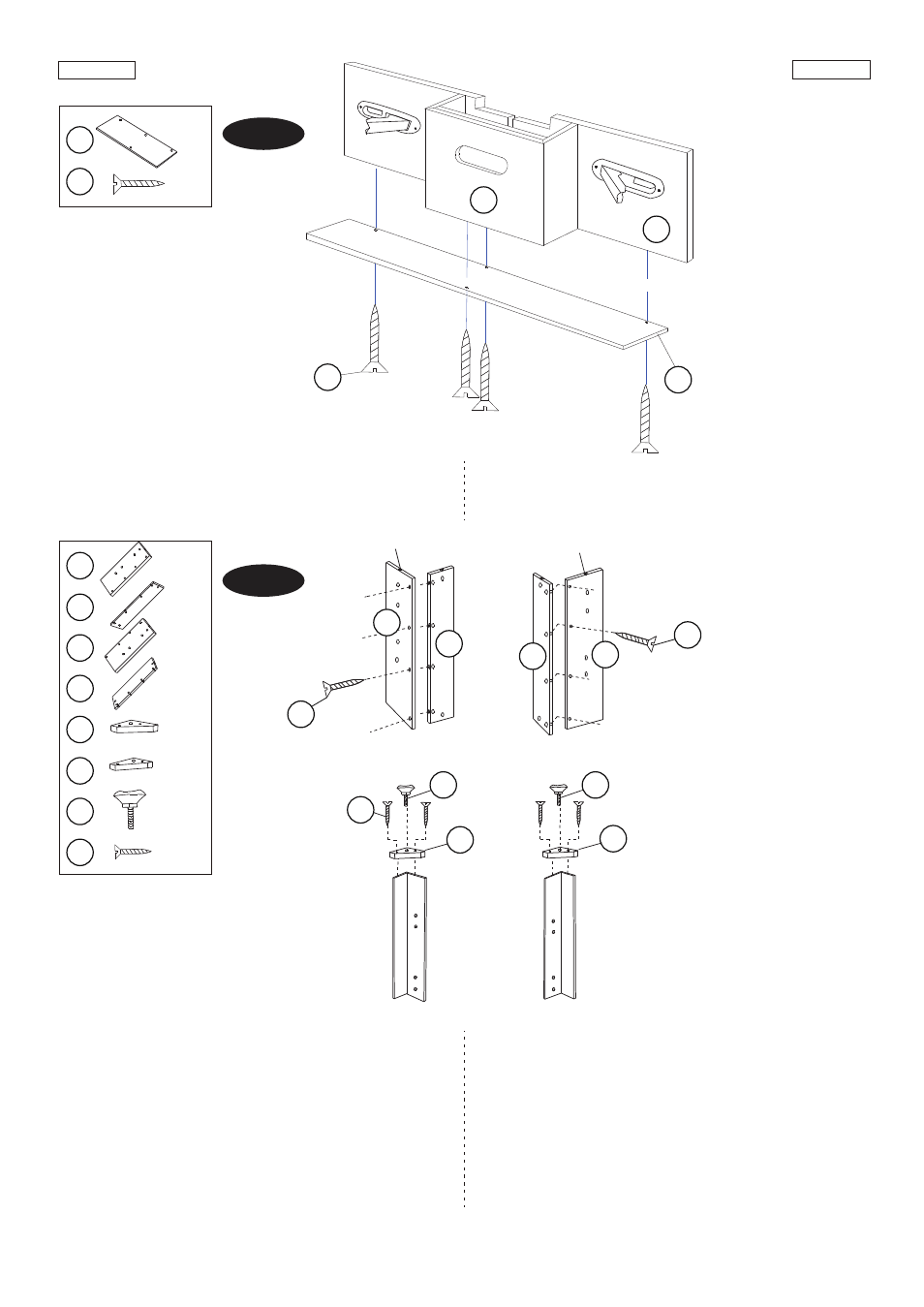

FIG.6
9. Screw the ball board (#12) to the leg pedestal (#10)
using screws (#31) into predrilled holes.
FIG.6
9. Vissez le plateau à boules (#12) au socle de pied
(#10) avec des vis (#31) dans les orifices déjà percés.
www.themdsports.com 1357200 CA
10
(Suite page suivante.) (Continued on the next page.)
Français English
FIG.7
10. Attach the leg panel left A (#2) to leg panel left B (#3)
with screw (#33). Attach the leg leveler (#8) to bottom
of the leg with leg cap left (#6) and screw (#33).
11. Attach the leg panel right A (#4) to leg panel right B
(#5) with screw (#33). Attach the leg leveler (#8) to
bottom of leg with leg cap right (#7) and screw (#33).
FIG.7
10. Fixez le panneau pied gauche A (#2) au panneau pied
gauche B (#3) avec des vis (#33). Fixez le patin niveleur
de pied (#8) au bas du pied avec le capuchon de pied
gauche (#6) et vis (#33).
11. Fixez le panneau pied droit A (#2) au panneau pied
droit B (#3) avec vis (#33). Fixez le niveleur de pied
(#8) au bas du pied avec le capuchon de pied droit
(#6) des vis (#33).
