FIG.4

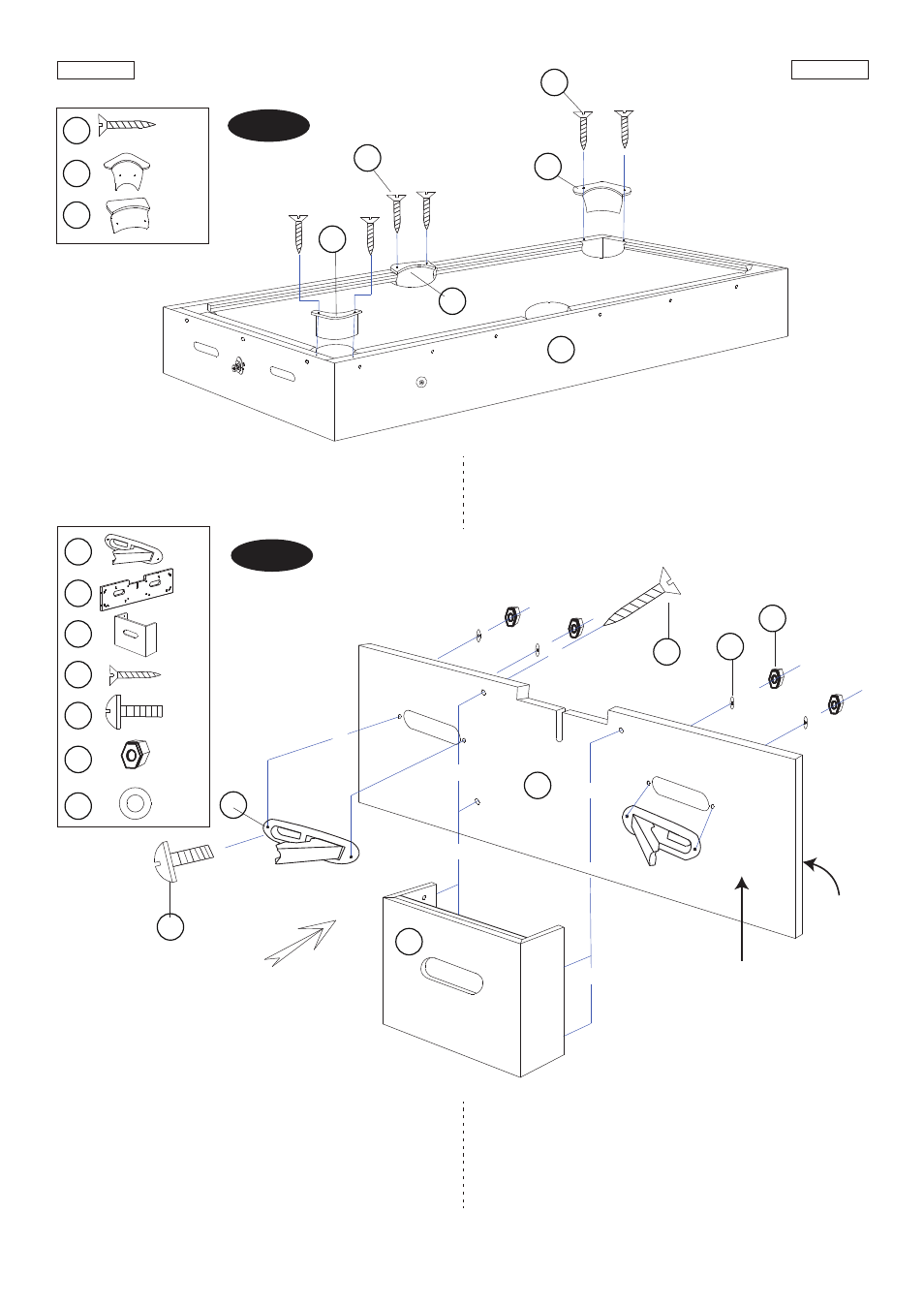

7. Insert the corner baskets (#38) and side baskets (#39)
into the table cabinet (#1) using flat head screw (#37).
FIG.4
7. Insérez les paniers de coin (#38) et les paniers latéraux
(#39) dans la table (#1) en utilisant des Vis à Tête
Plate (#37).
www.themdsports.com 1357200 CA
9
(Suite page suivante.) (Continued on the next page.)
Français English
FIG.5
8. Screw 2 lock pins (#9) into predrilled holes on leg
pedestal (#10) with screws (#36), washers (#42) and
nuts (#41). Attach the catcher box (#11) to the leg
pedestal (#10) with screws (#33) into predrilled holes.
FIG.5
8. Vissez deux ergots d’arrêt (#9) dans les orifices du
socle pied (#10) avec des vis (#36), rondelles (#42) et
boulons (#41). Fixez la boîte réceptrice (#11) au socle
pied (#10) avec des vis (#33) dans les orifices déjà percés.
37
38
39
X 12
X 4
X 2
33
33
11
11
10
10
9
X 4
X 2
X 2
X 8
36 X 8
41
41
X 8
42
42
X 8 9
36
FIG. 4
FIG. 5
Silvery / Argenté
Black / Noir
1
39
37
37
38
38
