Medal Sports 38407 - Manuel (Page 20)

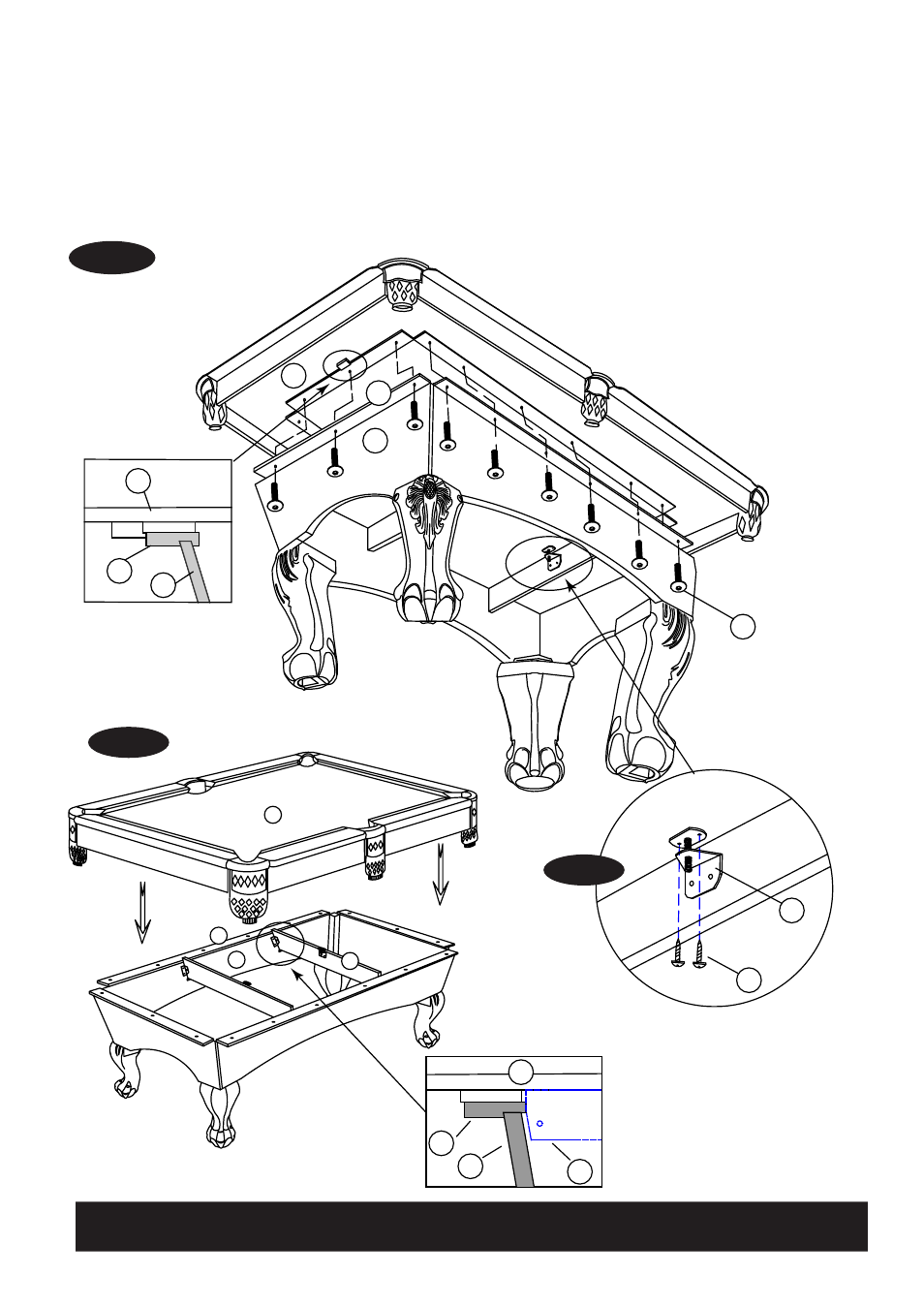

FIG.11
20. Placez le bâti principal (no 1) sur le dessus de l'ensemble section inférieure de la table (voir la FIG. 10). À partir du
dessous de la table, assemblez-les à l'aide de 18 boulons (no 30). Voir Fig 11 et 11A.
21. À l'aide de 2 vis (no 24) par cale, fixez les cales de pied des supports en L à la table de jeu du bâti principal (no 1).
Voir FIG.11B.
19
FIG. 11
24
FIG. 11B
FIG. 11A
16
15
10
10
9
30
11
1
1
1
1
12
12
11
9
15
Revenez en arrière et assurez-vous que toutes les pièces assemblées sont
solidement fixées.
