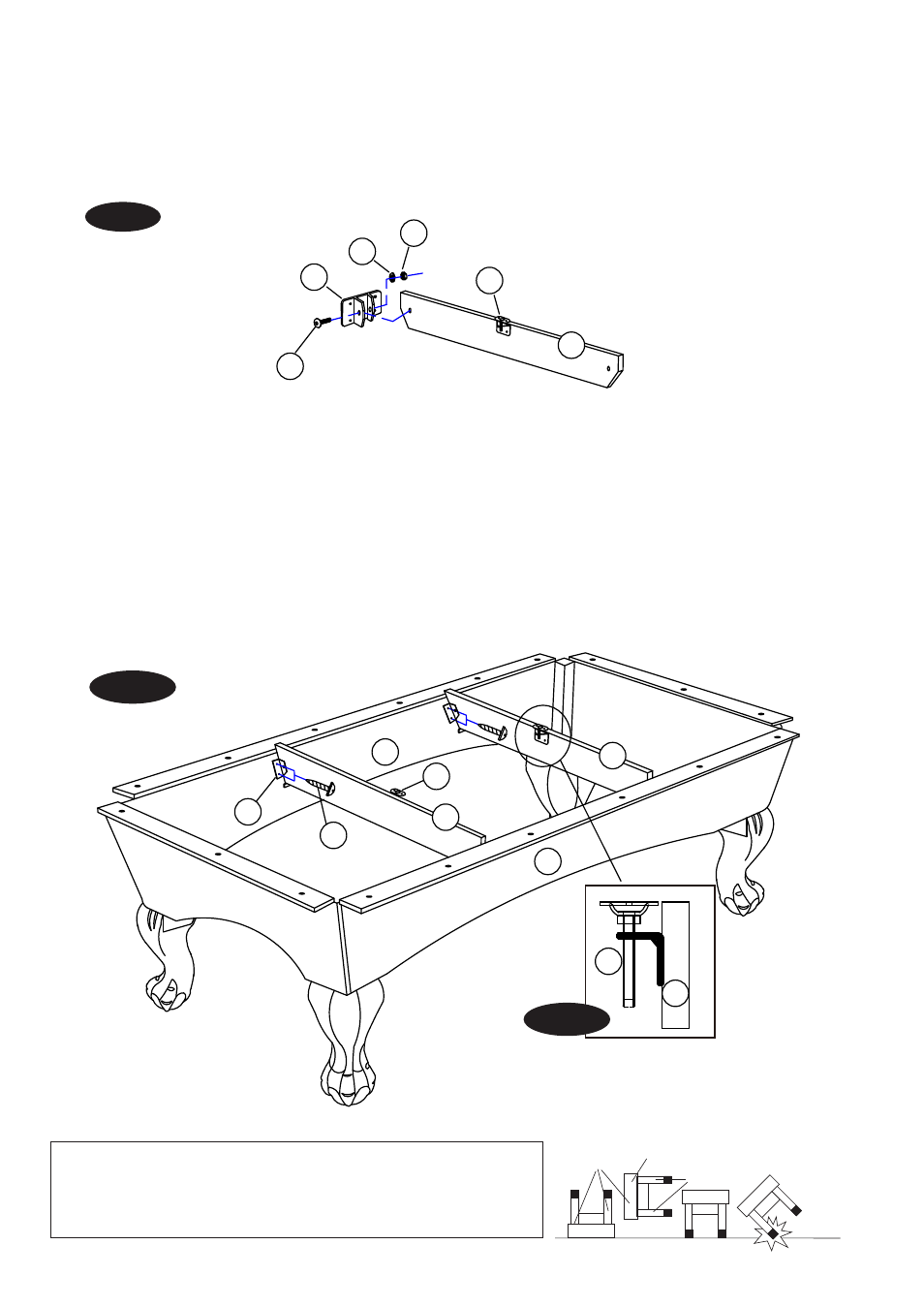

FIG.9
17. À l'aide d'un (1) boulon (no 28), d'une (1) rondelle (no 31) et d'un (1) écrou par support en U, fixez les supports
en U en plastique (no 17) aux panneaux de support (no 15).
FIG.10
18. Saisissez l'ensemble tablier inférieur/pied (voir la FIG. 8) et soulevez-le du sol (4 adultes requis), remettez-le à
l'endroit et placez la table sur ses pieds à l'endroit où elle doit être.
19. Placez les panneaux de support (no 15) entre les tabliers latéraux inférieurs (no 10), comme illustré à la FIG. 10.
À l'aide de 4 vis par support en U, fixez les supports en U (no 17) aux tabliers latéraux inférieurs (no 10).
Prenez note que les supports en L (no 16) et les panneaux de supports (no 15) sont placés en parallèle,
comme illustré à la FIG. 10A.
18
FIG. 9
FIG. 10
24
10
17
10
16
28
17
31
29
15
16
15
15
16
15
FIG. 10A
TENIR LA TABLE
BÂTI DE LA TABLE
NE PAS
TENIR LES
PIEDS
NE PAS DÉPOSER LA TABLE SI LES
PIEDS SONT INCLINÉS
MISE EN GARDE : 4 adultes sont requis pour remettre la table à l'endroit, comme
illustré.
1. Soulevez la table du sol.
2. Remettez-la à l'endroit.
3. Déposez-la au sol en la plaçant simultanément sur ses 4 pieds.
