22

4-INSTALLATION ET MONTAGE

profil galvanisé pour ne pas peser sur les composants du revêtement (poutres en bois ou linteaux en marbre) qui n'ont pas de structure

portante et pour pouvoir intervenir facilement en cas d'anomalie et/ou d'entretiens futurs.

Réaliser le montage à sec du plan feu du revêtement en laissant une ouverture d'1 cm entre la thermo-cheminée et le plan feu pour

effectuer l'isolation. (fig.8)

ISOLATION DE LA THERMO-CHEMINÉE

La thermo-cheminée doit toujours être séparée des murs ou du plafond attenants.

Si nécessaire, utiliser des matériaux d'isolation pour isoler les murs en contact avec le monobloc, au cas où ceux-ci risqueraient d'être

endommagés ou même de prendre feu (murs en bois, placoplatre, etc...). (figure 8)

ISOLATION POUTRE BOIS

La poutre en bois doit être protégée avec une isolation correcte des parties chaudes pour prévenir le risque d'incendie ou l'endommagement

du revêtement même. (figure 9)

OUVERTURES DE VENTILATION HOTTE

Il est obligatoire d'installer les ouvertures de ventilation hotte du fabricant ou bien des ouvertures qui peuvent garantir la même

fonctionnalité et la même section de passage d'air.

Le fabricant ne répond pas des éventuels dommages de la structure ou des composants électriques causés par le non respect de cette

recommandation.

Pour un bon fonctionnement de la ventilation du milieu, nous rappelons que :

• Dans la partie inférieure du revêtement, il faut prévoir une ouverture d'entrée de l'air de convection non inférieure à 400 cm

2

• Dans la partie élevée, il faut prévoir une ouverture d'évacuation (en plus des ouvertures canalisée) d'au moins 230 cm

2

pour libérer

dans le milieu la chaleur résiduelle qui s'accumule à l'intérieur du revêtement (avec le KIT COMFORT AIR cette sortie n'est pas

nécessaire, parce que la chaleur à l'intérieur du revêtement est indirectement aspirée par les ventilateurs mêmes).

De cette façon, on garantit non seulement un fonctionnement parfait du produit mais ainsi on récupère aussi une partie de la chaleur de

la structure qui se perdrait en restant à l'intérieur du revêtement.

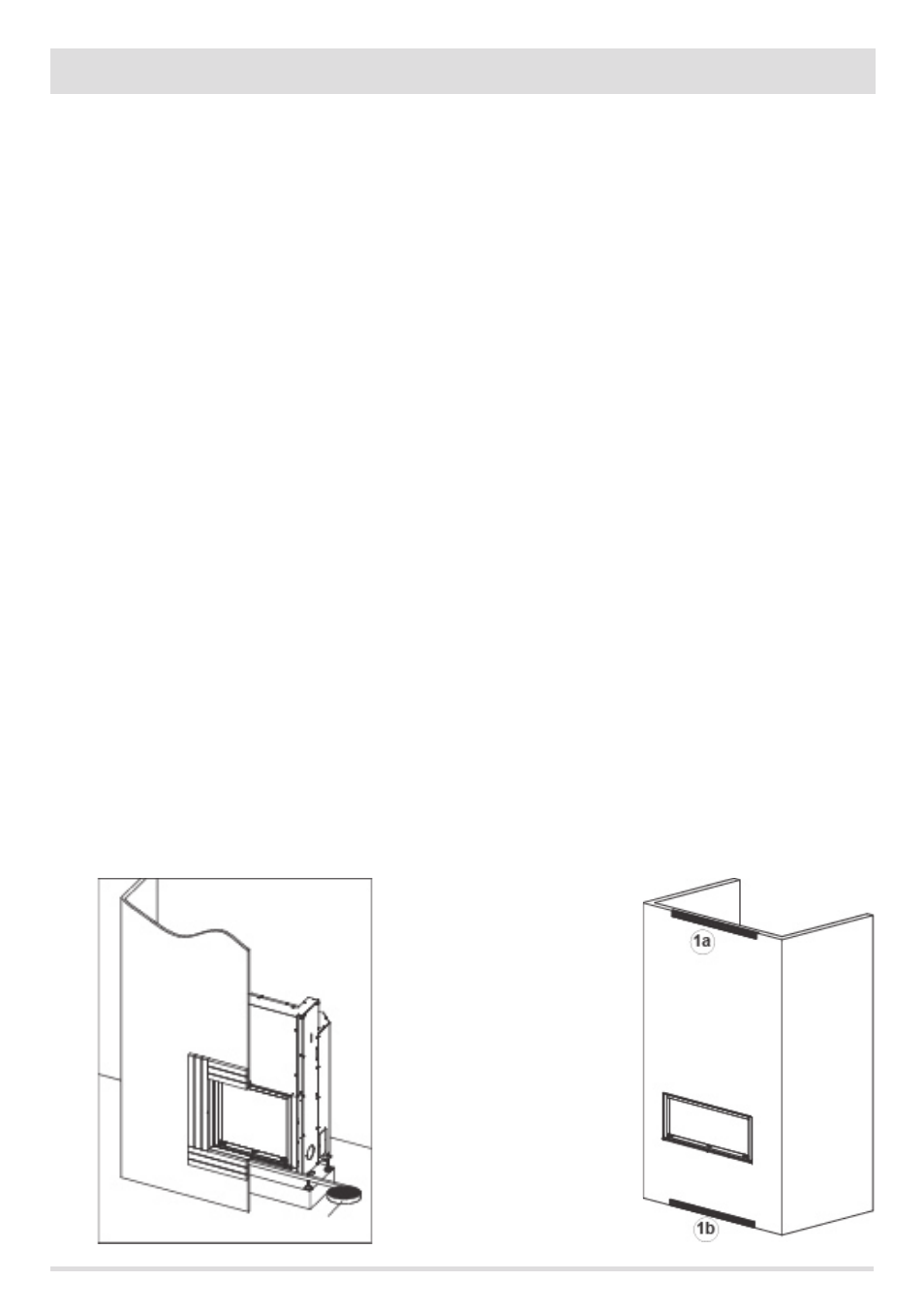

Pour une meilleure compréhension de la quantité, dimension et fonction des ouvertures de ventilation à installer sur le revêtement, nous

indiquons ci-dessous un exemple d'installation avec les ouvertures correspondantes.

1a) Grille pour la sortie de l'air de convection

1b) Grille pour l'entrée de l'air de convection

Les grilles 1a et 1b sont indispensables pour faire sortir la chaleur qui reste à l'intérieur de la hotte et il est obligatoire de les monter quel

que soit le type d'installation ou de revêtement que l'on doit réaliser.

FIGURE 9 - ISOLATION DU MONOBLOC PAR

RAPPORT AUX MURS ET AU REVÊTEMENT
