21
4-INSTALLATION ET MONTAGE
• Il est nécessaire de nettoyer régulièrement les filtres ou les grilles pour garantir le passage de l'air.
• Ne boucher en aucun cas les prises d'air si la thermo-cheminée ou le kit de ventilation est en fonction.
RACCORDEMENT AU CONDUIT DE FUMÉE
Il est conseillé de raccorder la thermo-cheminée au conduit de fumée à l'aide de tubes et de coudes en acier aluminium, en mesure de
résister aux températures élevées qui sont atteintes à cet endroit, ainsi qu'à la corrosion des fumées. Ces raccordements sont disponibles
sur demande en différentes mesures (voir notre catalogue) et simplifient la pose en procédant au montage, en les encastrant l'un dans
l'autre. (fig.7)
D'éventuels agrandissements de la section du raccordement doivent être effectuées directement sur la hotte de la
thermo-cheminée et non pas le long du conduit de fumée. Une fois l'installation terminée, il est obligatoire d'isoler
le raccordement de fumées avec un matelas de fibre céramique ou un matériau résistant à au moins 600°C.
MONTAGE DU REVÊTEMENT ET DE LA CONTRE-HOTTE
AVANT DE COMMENCER UNE QUELCONQUE OPÉRATION DE REVÊTEMENT DE LA THERMO-CHEMINÉE, LIRE LE CHAPITRE
"TEST DE FONCTIONNEMENT".
La thermo-cheminée et les parties du revêtement doivent être fixées entre elles SANS ENTRER EN CONTACT AVEC LA STRUCTURE
EN ACIER pour éviter la transmission de la chaleur aux marbres et/ou pierres et pour permettre les dilatations normales thermiques ;
attention aux finitions en bois du type poutres ou étagères.
On conseille de réaliser la contre-hotte en placoplatre du type ignifuge d'épaisseur de 15/20 mm avec châssis autoportant en

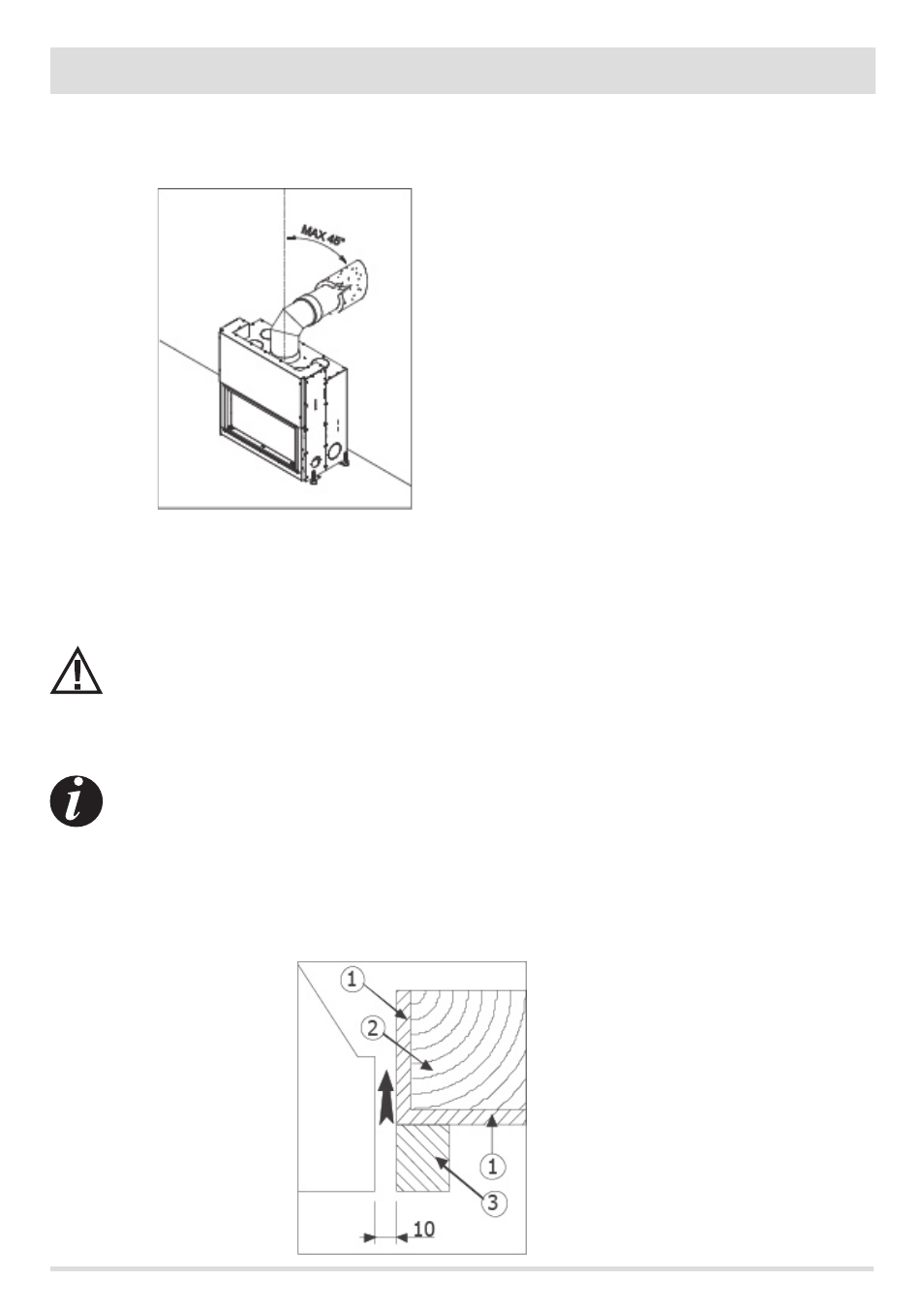

FIGURE 7 - RACCORD CONDUIT DE FUMÉE
FIGURE 8 - ISOLATION POUTRE
1. ISOLATION APPLIQUÉE OU À APPLIQUER
2. POUTRE EN BOIS
3. MARBRE OU AUTRE MATÉRIEL
