2-NOTIONS POUR L'INSTALLATION
FAÎTE
Souvent si sous-évalué, il constitue l'obstacle final pour le fonctionnement correct du "système cheminée".
Le tirage de la cheminée dépend aussi de son faîte.
Il est par conséquent indispensable que, s'il a été construit de façon artisanale, le développement des quatre sections de propagation
corresponde à plus de deux fois la section interne de la cheminée.
La faîte sera exposé aux quatre vents, par conséquent on conseille d'en utiliser un qui soit soigneusement conçu pour
résister aux intempéries (par ex. une cheminée industrielle).

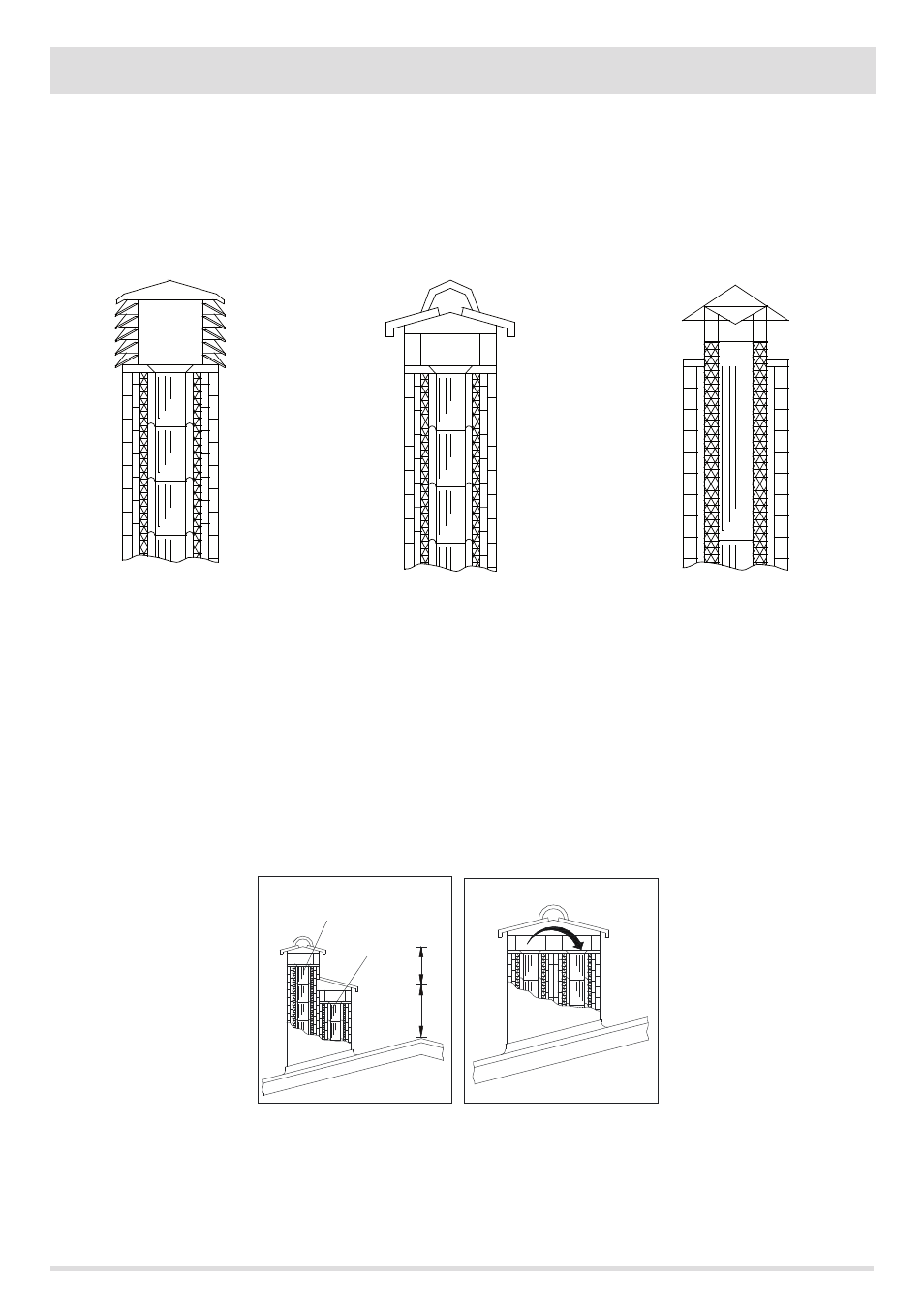

FAÎTE INDUSTRIEL AVEC DES ÉLÉMENTS SUPERPOSÉS
PRÉFABRIQUÉS. PERMET UNE PARFAITE ÉLIMINATION
DES FUMÉES.
FAÎTE TRADITIONNEL ARTISANAL.
LA SECTION DE PROPAGATION JUSTE DOIT ÊTRE
AU MINIMUM 2 FOIS LA SECTION INTERNE DE LA
CHEMINÉE (L'IDÉAL EST 2,5 FOIS).
FAÎTE POUR CHEMINÉE EN ACIER AVEC CÔNE INTERNE
ET DÉFLECTEUR DE FUMÉE. PERMET UNE PARFAITE
ÉLIMINATION DES FUMÉES.
Le faîte doit répondre aux conditions suivantes :
• avoir une section interne équivalente à celle de la cheminée.
• Avoir une section utile de sortie pas inférieure au double de celle à l'intérieur de la cheminée.
• Être construit de façon à empêcher la pénétration de pluie, de neige et de tout autre corps étranger dans la cheminée.
• Être positionné de façon à garantir une dispersion adéquate des fumées et en tout cas en dehors de la zone de reflux où la formation
de contrepressions est favorisée.
OUI
A) PLAN SUPÉRIEUR OU
COMBUSTIBILITÉ SOLIDE.
B) PLAN INFÉRIEUR. NON
