20
4-INSTALLATION ET MONTAGE
PRISE D'AIR EXTERNE ET INTERNE
ENTRÉE DE L'AIR DE COMBUSTION
La thermo-cheminée FORMA WOOD a un trou sur l'arrière, pour l'entrée de l'air nécessaire à la combustion. Il est possible de porter l'entrée
de l'air comburant sous le produit. Pour faire cela, il est nécessaire de :
• Enlever la bride arrière (fig.5).
• Enlever le bouchon dans la partie sous la thermo-cheminée (fig.6).
• Fixer avec les deux vis la bride sous la thermo-cheminée (pour effectuer ensuite les raccordements avec les tubes)
• Positionner le bouchon enlevé (provenant de sous la thermo-cheminée) dans la partie arrière.
Raccorder, avec des brides ø100 et un tube flexible (fig. 5 ou 6) à des grilles à l'extérieur ou à l'intérieur de la pièce d'installation, de façon
à ce que le parcours soit séparé par rapport à l'air de convection naturelle ou forcée.
NE JAMAIS FERMER LE TROU D'ENTRÉE DE L'AIR COMBURANT.
ENTRÉE D'AIR POUR LA VENTILATION NATURELLE
Si la thermo-cheminée est installée par ventilation naturelle, c'est-à-dire sans électro-ventilateur, effectuer une prise d'air externe
comburante de 300 cm² nets, à l'arrière du monobloc, de façon à faire arriver toujours de l'air frais sous la thermo-cheminée.
Il est indispensable que cette disposition soit respectée à la lettre, sinon le manque d'oxygène peut porter préjudice aussi bien à la
combustion qu'au rendement calorifique du produit.
ENTRÉE D'AIR POUR LA VENTILATION FORCÉE
CANALISATIONS POUR LE KIT COMFORT AIR
Si la thermo-cheminée est installée par ventilation forcée, c'est-à-dire à l'aide d'un kit Comfort Air, réaliser les prises d'air et les
canalisations comme suit :
pour un bon renouvellement de l'oxygène dans le milieu, il est conseillé de prédisposer une prise d'air externe de 150 cm², de façon à
pouvoir prélever de l'air propre et frais, et l'autre à l'intérieur du milieu d'installation de la thermo-cheminée (également de 150 cm²).
Cette modalité permet un bon mélange de l'air dans le milieu d'installation et un meilleur refroidissement de la structure de la thermo-
cheminée.
Pour les personnes qui n'ont pas la possibilité d'effectuer ce type de raccordement, il est nécessaire de prédisposer les deux prises
d'air, qu'elles soient dirigées toutes les deux à l'extérieur ou à l'intérieur. Selon le choix, on aura des températures de fonctionnement
légèrement plus grandes ou plus petites que la moyenne, mais cela ne portera pas préjudice au bon fonctionnement du produit.
Nous rappelons que :
• Toutes les prises d'air externes doivent être équipées de clapets de fermeture à commander de l'extérieur, et équipées de protection
contre les insectes.
• La section de prise d'air est considérée comme nette, il faut donc considérer la zone des éventuels encombrements (grilles, etc.)

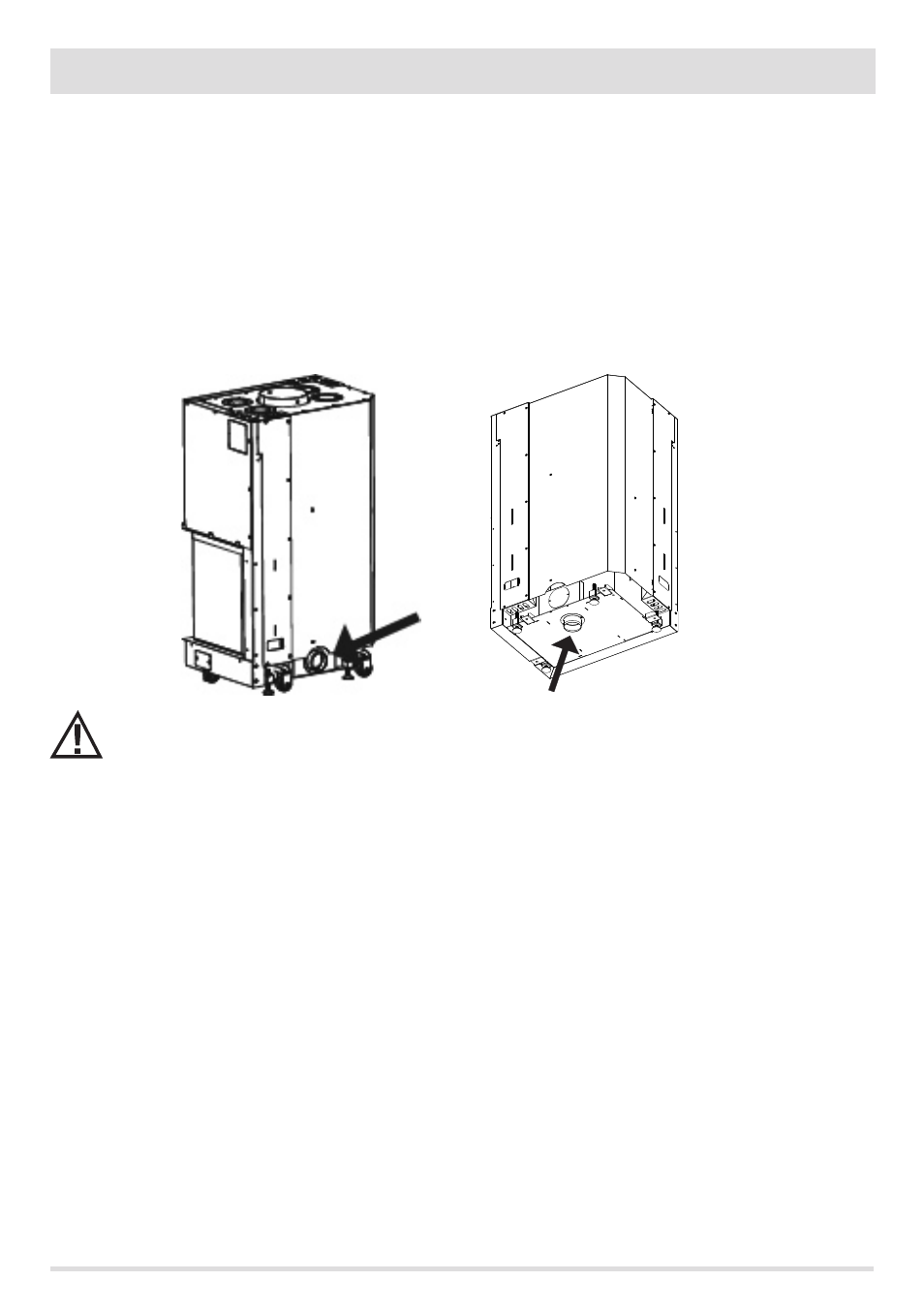

FIGURE 6 - ENTRÉE DE L'AIR COMBURANT PAR EN-DESSOUS DE LA THERMO-CHEMINÉE FORMA FIGURE 5 - ENTRÉE D'AIR COMBURANT ARRIÈRE
