58
B
E
INFO
OK
C
D
B
ESCI
IMPOSTA L’INGRESSO AMBIENTE:
SONDA O TERMOSTATO.
MORSETTI 3-4
IMPOSTAZIONI-USCITA AUX
ALLARME
REMOTO
USCITA
IN TEMP
CALDAIA
AUX
B
E
INFO
OK
C
D
B
ESCI
IMPOSTA L’INGRESSO AMBIENTE:
COME SONDA O COME TERMOSTATO.
(MORSETTI 3-4)
IMPOSTAZIONI-INGRESSO AMB
SONDA
AMBIENTE
TERMOSTATO
AMBIENTE

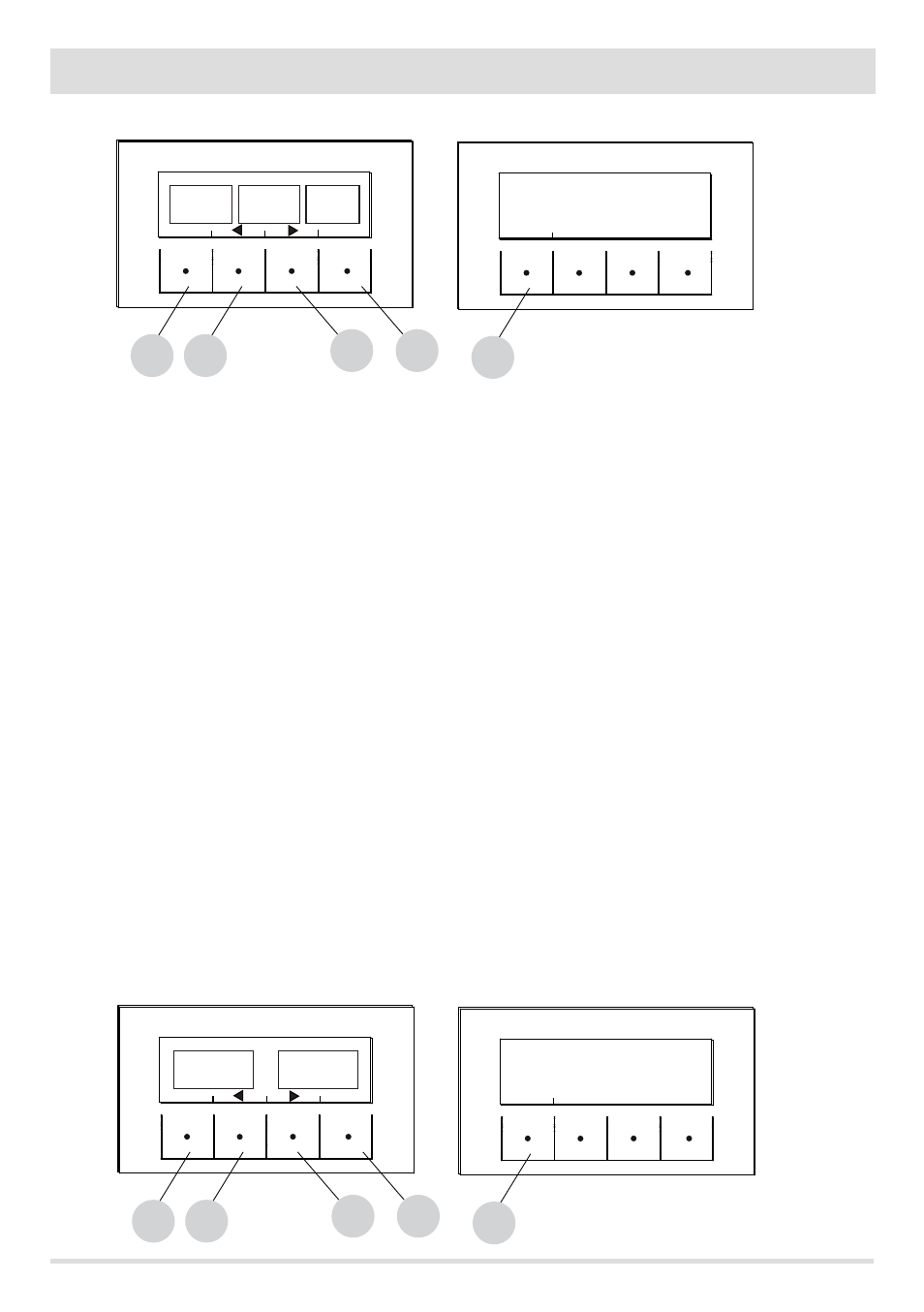

14 - MENU CONFIGURATIONS
SORTIE AUXILIAIRE
La sortie AUXILIAIRE vous permet de profiter d'un contact de relais, selon le type de configuration de l'installation dans le menu Entrée
auxiliaire.
Intervient sur les contacts 7-8-9 du bornier externe. Les fonctions sont sélectionnées que si elle n'a pas été choisie la configuration
bouilleur ou pompe dans le menu Entrée auxiliaire et elles sont :
• Alarme à distance (9-8=C-NO)
• Chaudière auxiliaire (9-7=C-NC)
• Sortie auxiliaire en température (9-8-7=C-NO-NC)
Pour accéder à la fonction appuyer sur :
à partir du menu Paramètres, appuyer sur OK (touche E), appuyer sur la touche fléchée D et faites défiler jusqu'à l'élément Sortie auxiliaire,
appuyer sur OK (touche E). Avec les touches C et D sélectionner la fonction Alarme à distance / Chaudière auxiliaire / sortie en température
et appuyer sur OK (touche E).
• Si la sortie auxiliaire est réglé sur Alarme a distance, le contact NO est fermé en la présence d'une alarme.
• Si la sortie auxiliaire est réglé sur Chaudière auxiliaire, le contact NC reste fermé à tous les états d'alarme, en état 0 « OFF », en état 80
« Arrêt » et en état 51 « FROID ». Dans toutes les autres conditions il reste ouvert.
• Sortie en température : le contact NO se ferme lorsque la température de la chaudière dépasse la valeur définie par l'utilisateur.
Réglable de 30 à 60, elle sert par exemple à déconnecter la chaudière auxiliaire au-dessus d'une certaine température (en utilisant
le contact NC) ou à faire démarrer une pompe externe en température (en utilisant le contact NO).
• Si vous avez choisi la configuration bouilleur le contact auxiliaire est fixe sur « Vanne à trois voies bouilleur » : le contact commute en
la présence de demande de chaleur du bouilleur.
• Si vous avez choisi la configuration pompe le contact auxiliaire est fixe sur « Commandes pompe » : le contact NO se ferme en la
présence de demande de chaleur de la sonde d'ambiance.
ENTRÉE D'AMB
L'entrée d'ambiance sert pour régler la sonde ou le thermostat au bornes 3-4 du bornier arrière du poêle.
Le poêle par défaut a la sonde d'ambiance réglée.
En sélectionnant thermostat vous pouvez remplacedr la sonde présente intégrée dans le poêle par un thermostat qui, lorsqu'il ferme le
contact. demande de la chaleur.
