MCZ Flux HYDRO - Manuel (Page 26)

24
i
l
m
x
y

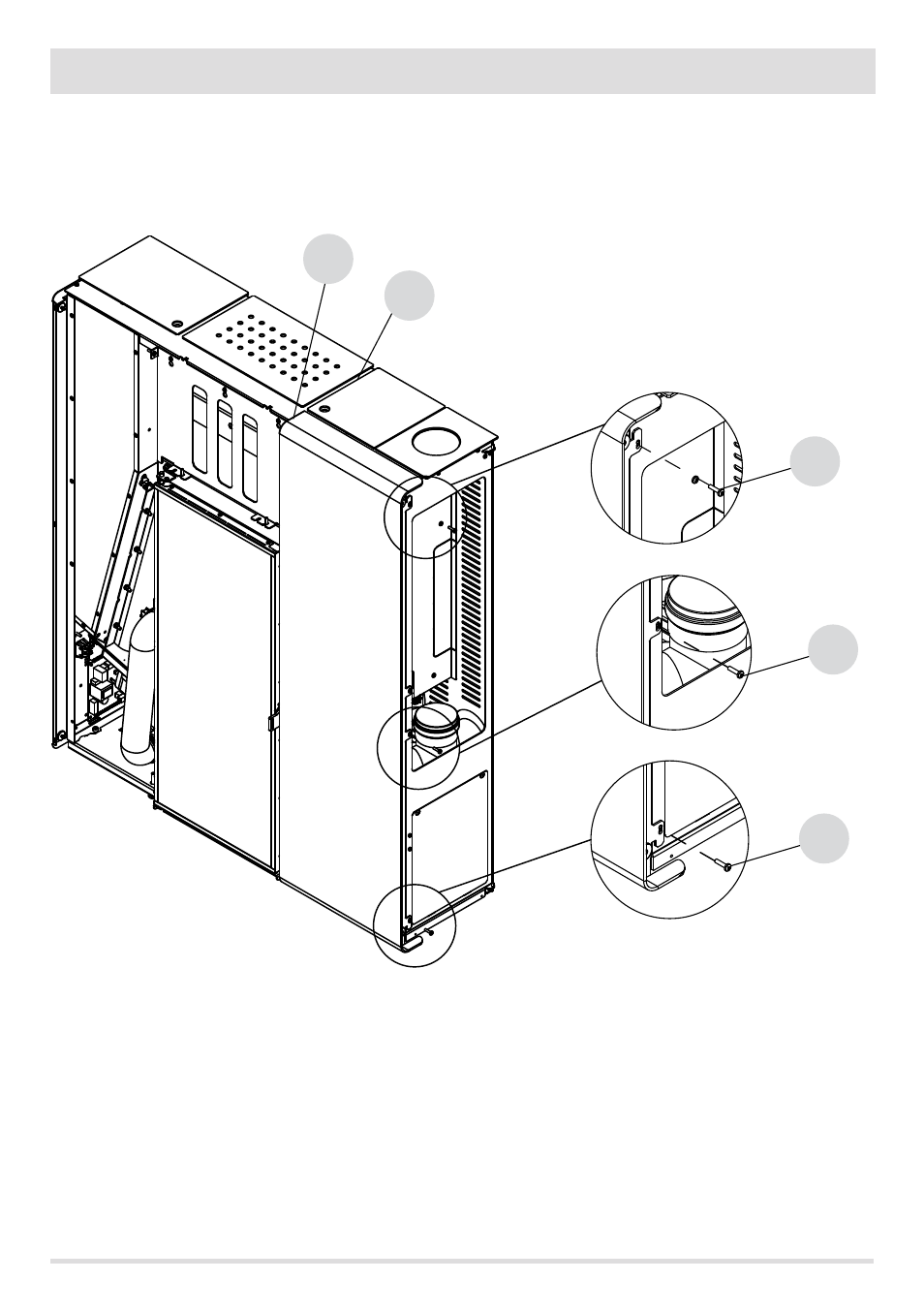

6 - MONTAGE PANNEAUX
Placer les panneaux "B" et "D" en faisant attention que le fil "x" du panneau soit aligné au fil "y" du haut de la structure. Fixer les panneaux
"B" et "D" avec les trois vis "i-l-m". Avant de fixer les panneaux aussi sur le flanc interne vers le foyer, placer le panneau central "C" pour
régler l'alignement des panneaux B-C-D.
