8 - RACCORDEMENT ÉLECTRIQUE
Service Technique - Droits réservés - Reproduction interdite
MODE DE FONCTIONNEMENT
La modalité de fonctionnement du poêle hydro est seulement automatique (la modalité manuelle n'est pas prévue). La modulation de
la flamme est gérée selon la "configuration installation" de la sonde environnement placée sur l'arrière de l'appareil (voir dessin), du
thermostat externe, de la température de l'eau dans le poêle ou des sondes NTC.

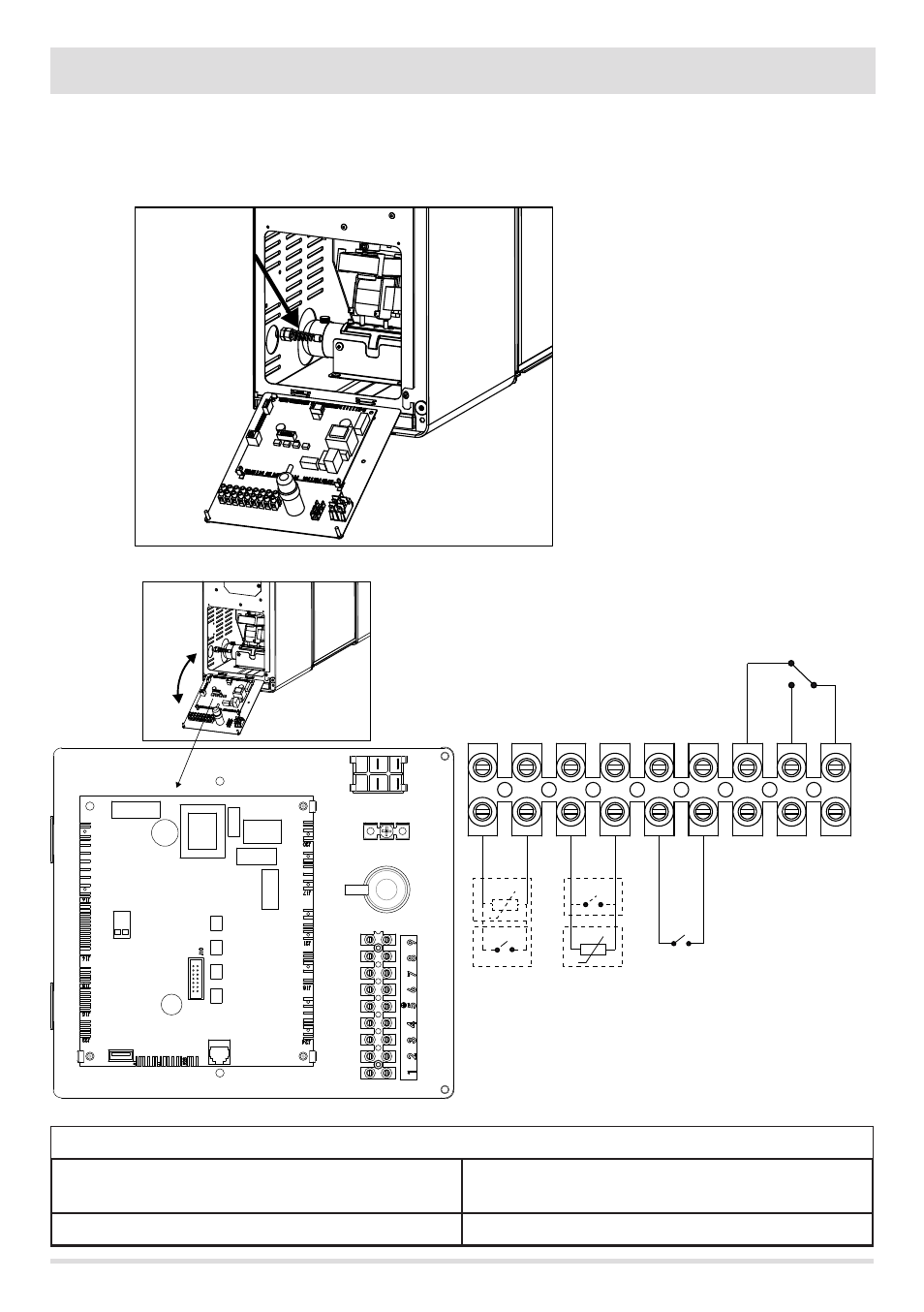

BRANCHEMENTS ÉLECTRIQUES
CONTACTS À BORNE
POS. 1-2 THERMOSTAT EXTERNE / THERMOSTAT / BOILLEUR /
POMPE (ENTRÉE AUXILIARE) SONDE BOILLEUR / POMPE
POS.5-6 DOMOTIQUE
POS.3-4 SONDE D'AMBIANCE (ENTRÉE D'AMBIANCE)
POS.7-8-9 RELAIS SORTIE AUXILIAIRE
