6 - MONTAGE PANNEAUX
Service Technique - Droits réservés - Reproduction interdite

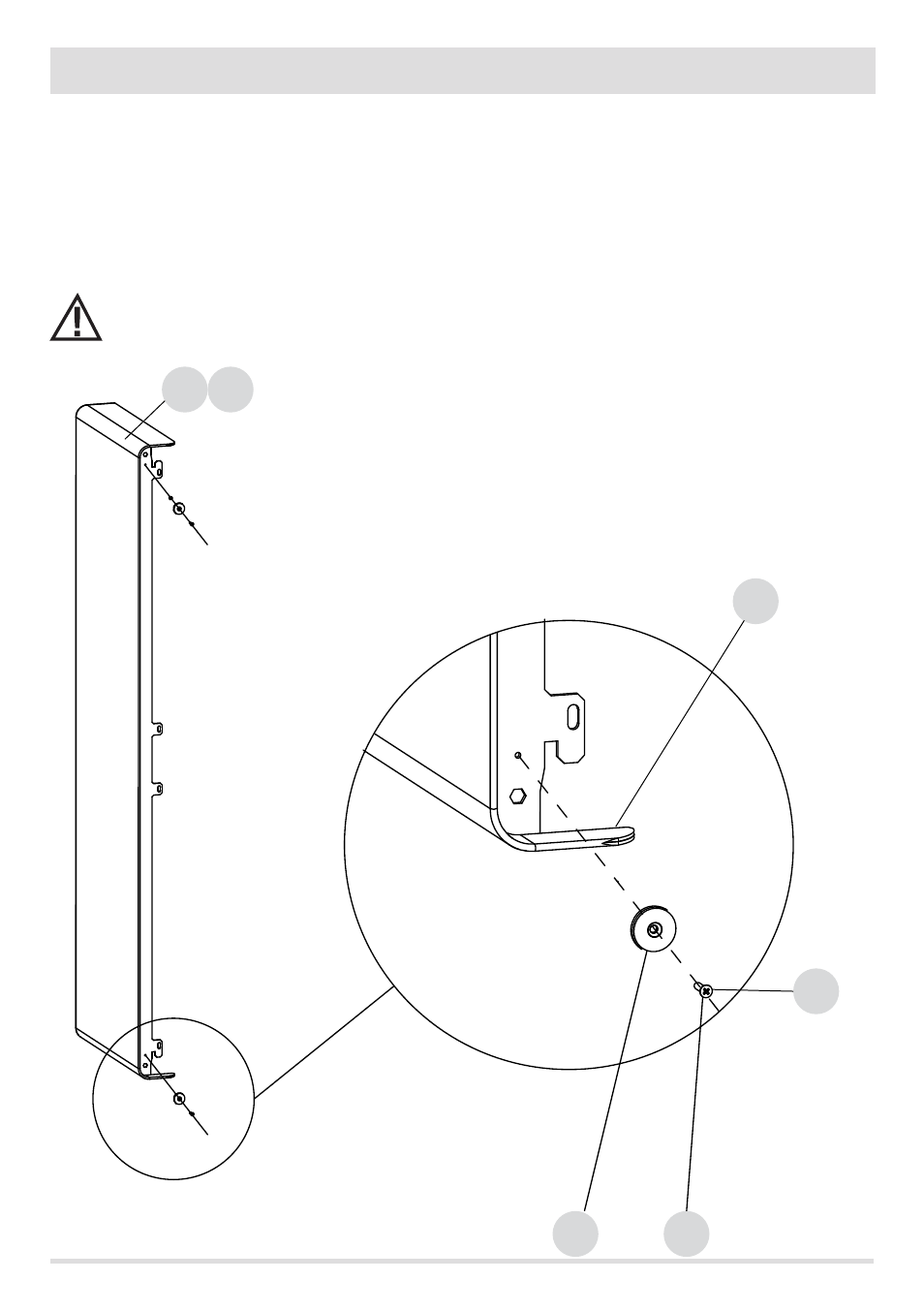

PANNEAUX FRONTAL LATÉRAL B_D
La première chose à faire est de fixer les aimants qui serviront ensuite pour la fermeture des deux panneaux latéraux.
• placer l'aimant "f" sur le flanc en bas et en haut
• visser la vis auto perforante "g" sur l'aimant "f"/panneau "B" - "D"
• placer au-dessus de la vis "g" le feutre "e" en dotation (pour éviter les vibrations et le bruit lors du fonctionnement du poêle).
Afin de distinguer facilement le panneau droit du gauche et comprendre où fixer les aimants, la petite patte "h" doit rester vers l’extérieur
de la structure.
Attention !
Ne pas forcer la fermeture de la vis auto perforante "g" sur l'aimant "f", cela pourrait provoquer la rupture de
l'aimant même.
