Page 36
POÊLE À PELLETS (ou GRANULÉS DE BOIS)
Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
36
Installation et montage
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite
3.6.
SCHÉMAS EXPLICATIFS D’INSTALLATION
Les schémas à suivre sont uniquement à titre
indicatif. Pour un correct raccordement, suivre
toujours les notes du plombier installateur.
L'installation hydraulique doit être conforme à la
norme en vigueur dans le lieu, la région ou l'état
d'installation. L’installation et le contrôle du
fonctionnement doivent être effectués exclusivement
par un personnel spécialisé et agréé.
La société MCZ décline toute responsabilité en cas de
non conformité par rapport à ce qui est sus-mentionné.
3.6.1.

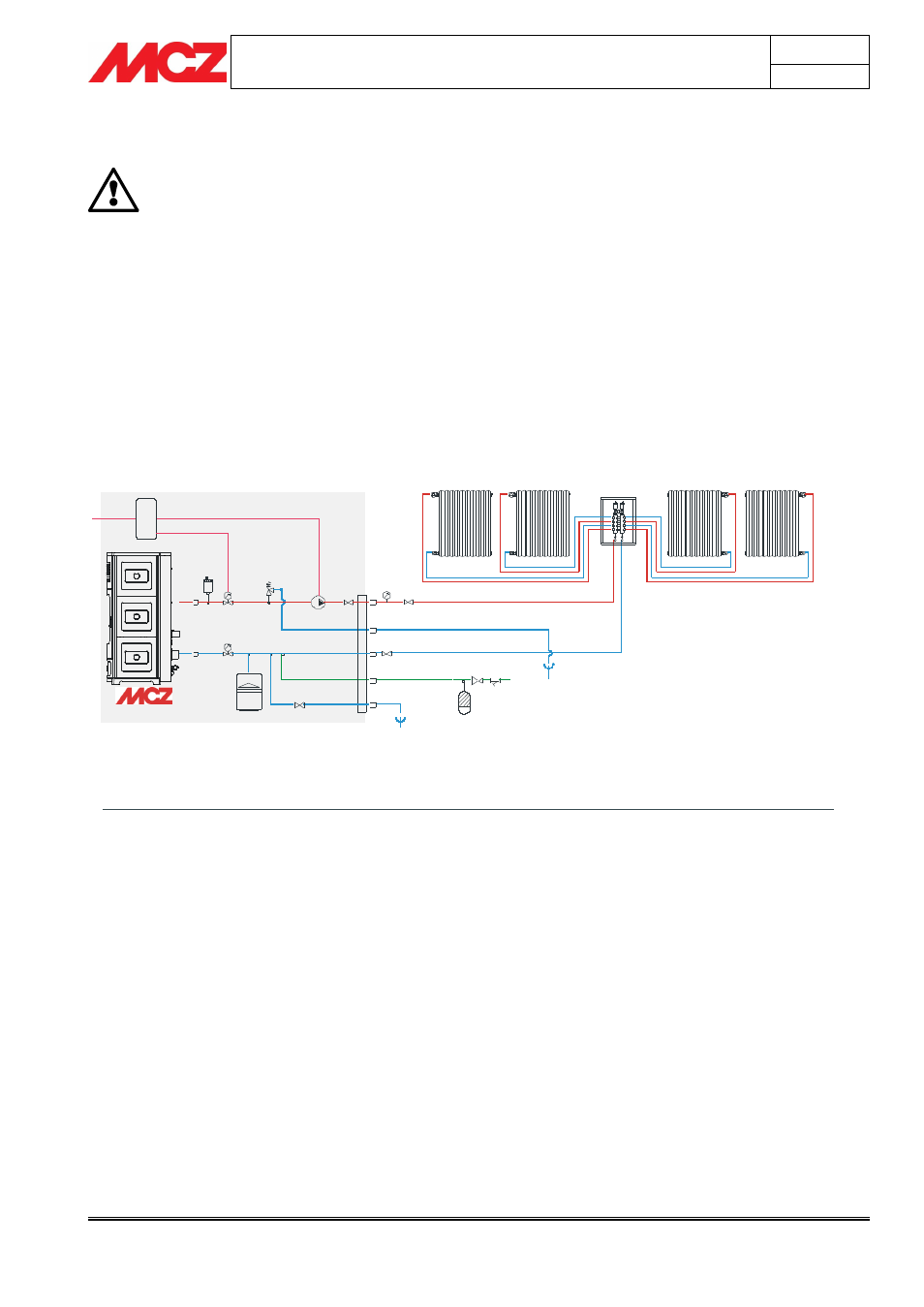

Schéma de l'installation de chauffage sans kit de l'eau sanitaire
(EGO/STAR/SUITE/CLUB/MUSA)
S
T
VS
P
VE
V
Vsc
T
SE
230V 50HZ
RA
RA
RA
RA
RP
Flt
A
V
V
M
SE
S
M
VS
V
P
VD
T
VE
VV
SC
F
C
B
B A
RA
PR
PS
A
RP
Vsc
Flt
Add
LEGENDA:
Carte électronique
Échappement automatique
Manomètre
Vanne d’échappement 3 bar
Vanne
Pompe
Vanne inidirectionnelle
Mesure température chaudiére
Vase d’expansion 1,5 bar de 6 l
Vanne à 3 voies motirisée
Échangeur à plaques
Flussostat
Chaudiére à gaz naturel
Chauffe-eau
Chauffe à accumulation
Radiateurs
Panneaux radiants
Panneaux solaires
Amortisseur anti-coup de bélier
Vanne réductrice de pression
Vanne d’évacuation installation/chaudière
Filtre installation
Adoucisseur
CONFIGURATION: EGO/STAR/SUITE/CLUB/MUSA SANS KIT SANITAIRE
SCHÉMA INSTALLATION À VASE FERMÉ UNIQUEMENT POUR CHAUFFAGE AVEC RADIATEURS
PRESTATIONS:
CHAUFFAGE AVEC PO LE
Ê
Composants fournis ave le poêle
REFOULEMENT INSTALLATION
RETOUR INSTALLATION
ÉVACUATION SÉCURITÉ PRESSION
RÉINTÉGRATION INSTALLATION
