POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 27
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite
3.3.2.
Montage des profils pour application des
côtés en céramique ou en pierre ollaire-STAR

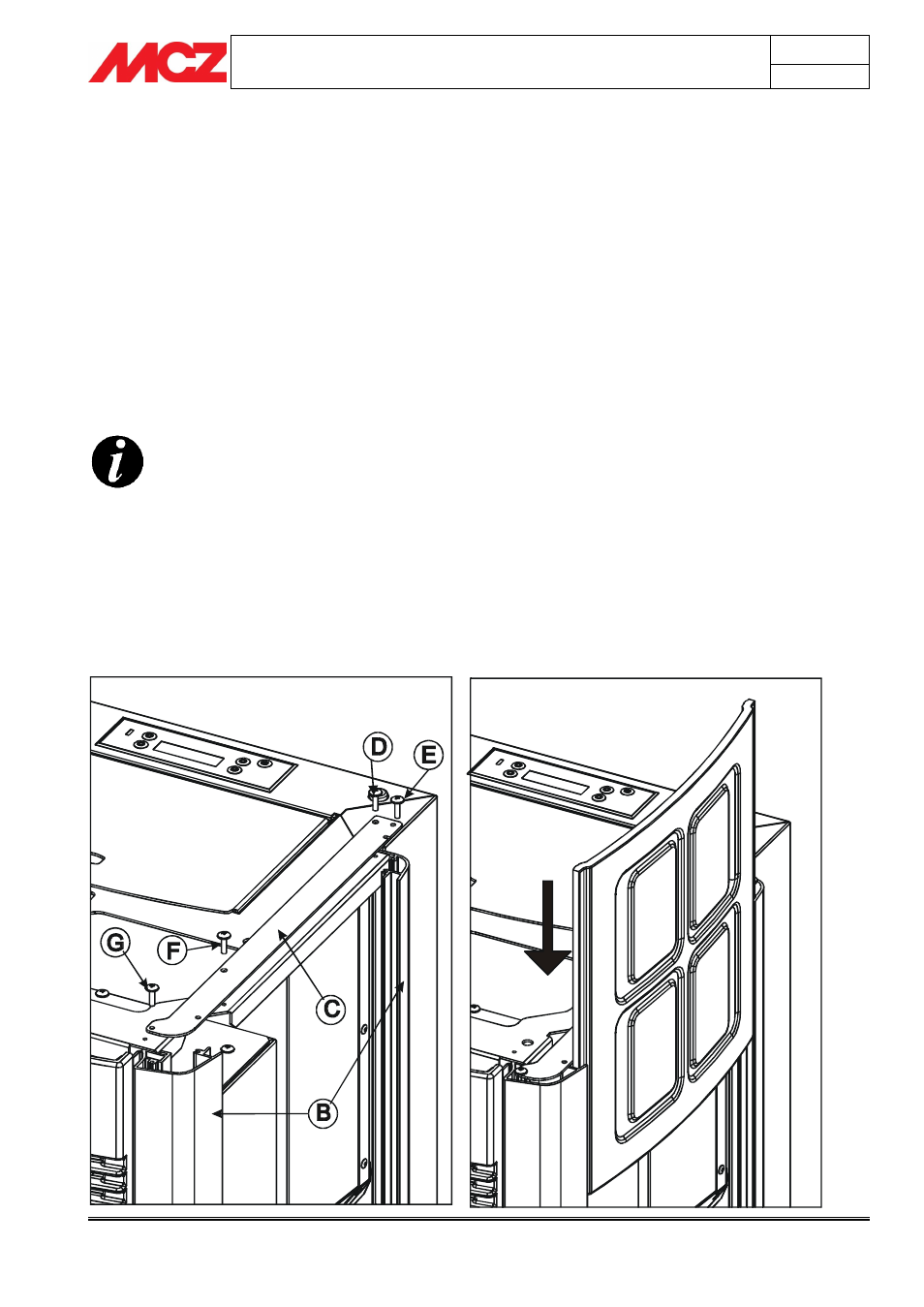

Enlever, sur la partie supérieure, le dessus en fonte (A).
Prendre les quatre profils (B) à monter sur la partie avant et arrière du
poêle (deux à droite et deux à gauche). Faire en sorte que le profil (B)
dans la partie inférieure, s'enfile sur les deux orifices préparés sur
l'embase pour la fixation, et qu'il entre, le long du côté, dans la lame
(B1) préparée sur le poêle sur toute la hauteur. Une fois que les deux
profils ont été montés sur un côté, prendre la pièce (C) avec les quatre
vis (D-E-F-G) et la fixer sur la partie supérieure du poêle (F-D) et au
niveau du vissage préparé sur le profil (B2) pour les vis G-E.
Prendre maintenant les carreaux en céramique (3 par côté) ou la pierre
ollaire (2 par côté) et les enfiler sur le profil (B) au niveau du vissage
(B3) du haut vers le bas. (fig.6-7)
Nous conseillons d'utiliser des petits feutres (deux à
droite et deux à gauche), à appliquer aux extrémités
des carreaux en céramique (vers l'intérieur) au
niveau de la partie du carreau qui entre en contact
avec le profil en tôle (B3).
Cela pour éviter que le carreau en céramique n'entre
en contact avec les parties métalliques de la structure
et pour compenser d'éventuelles différences
d'épaisseur du carreau lui-même.
Répéter la même opération pour les deux côtés. Repositionner le dessus
en fonte.
Figure 7 - Côtés poêle STAR
