POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 29
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite
B
C
C
A
3.3.4. Montage des carreaux latéraux – Poêles Suite et Club
Retirer la grille microperforée B et insérer les trois carreaux latéraux, en
les faisant glisser du haut vers le bas sur les glissières des profils A. Sur
les parties supérieure et inférieure du carreau, il est conseillé
d'appliquer des petits feutres. Mettre à niveau les jointoiements des
carreaux. Il est maintenant possible de revisser la grille microperforée B
à la structure et de positionner le dessus en céramique. Fig.9
3.3.5. Montage du dessus supérieur en céramique -
Poêles Suite et Club
Monter le dessus en l'appuyant sur les quatre éléments en saillie
supérieurs du poêle. La partie ci-dessous est pourvue de quatre petites
cavités à hauteur des supports en caoutchouc indiqués à la figure 10.

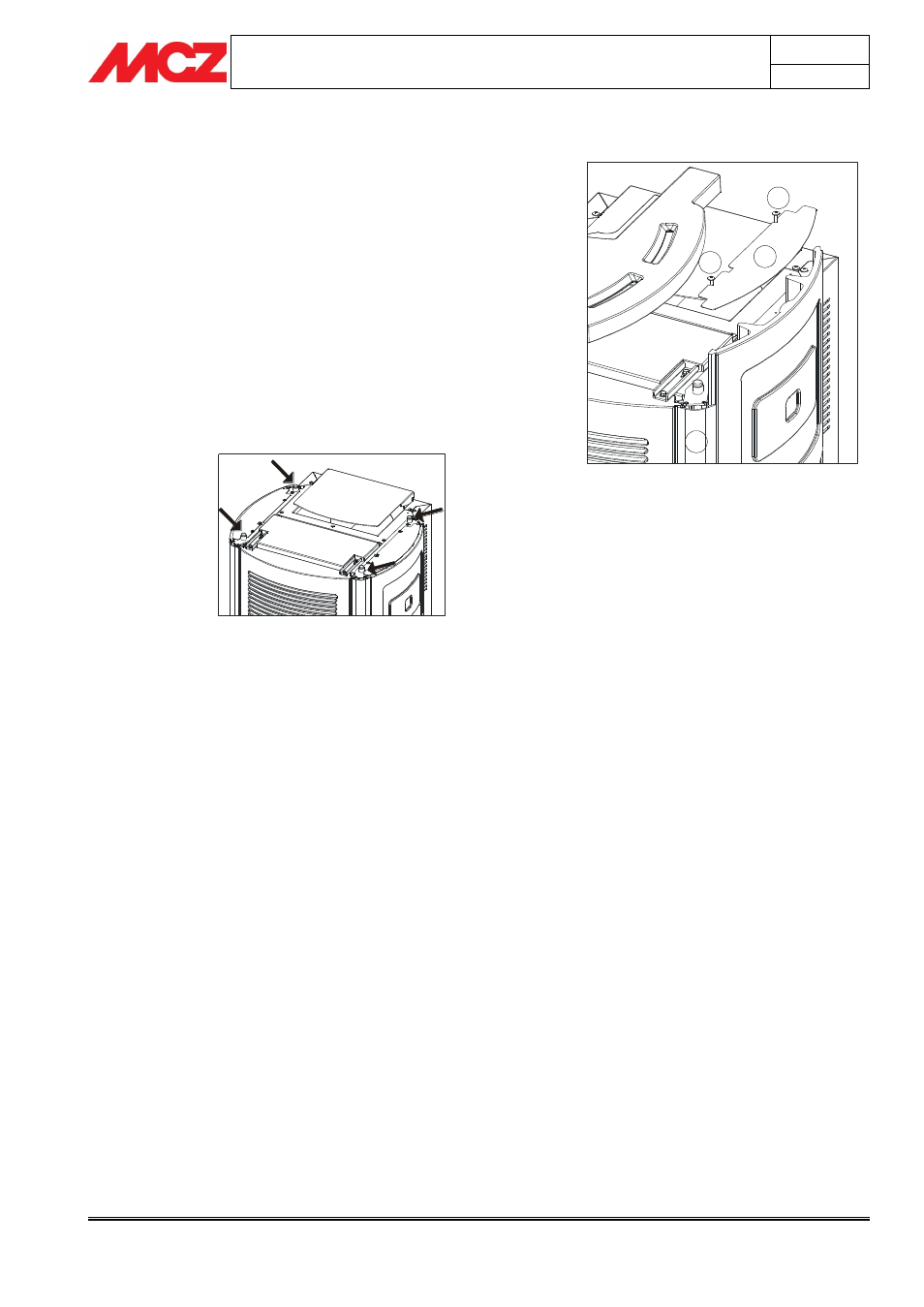

Figure 9 – Vue de côté du système de fixation
des carreaux en céramique latéraux
Figure 10 – Supports montage dessus en
céramique
