POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 26
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite
H
G
I
C
E
D
3.3.
MONTAGE DE L'HABILLAGE LATÉRAL
LES 6 CARREAUX EN CÉRAMIQUES ET LES 4 CÔTÉS
EN PIERRE OLLAIRE LATÉRAUX DU POÊLE STAR
SONT LES MÊMES.
3.3.1.
Montage des profils pour application des
côtés en acier-EGO
Enlever, sur la partie supérieure, le dessus en fonte (A).
Prendre les deux profils (B) à monter sur la partie avant du poêle (un à
droite et un à gauche). Faire en sorte que le profil (B) dans la partie
inférieure, s'enfile sur l'orifice préparé sur l'embase pour la fixation, et
qu'il entre, le long du côté, dans la lame (B1) préparée sur le poêle sur
toute la hauteur. A la fin de cette opération, prendre la pièce (C) avec
les deux vis (D et E) et fixer le profil sur la partie supérieure du poêle.
La vis (D) doit être fixée sur la tôle supérieure du poêle tandis que la
vis (E) doit être fixée sur le vissage préparé sur le profil (B2).
Prendre ensuite le côté (I) et le fixer sur la tôle supérieure du poêle
avec les deux vis (G et H) fournies.
Sur la partie avant, il doit être encastré dans le logement (B3) du profil
(B).
Répéter la même opération pour les deux côtés. Repositionner le dessus
en fonte. (fig.6)

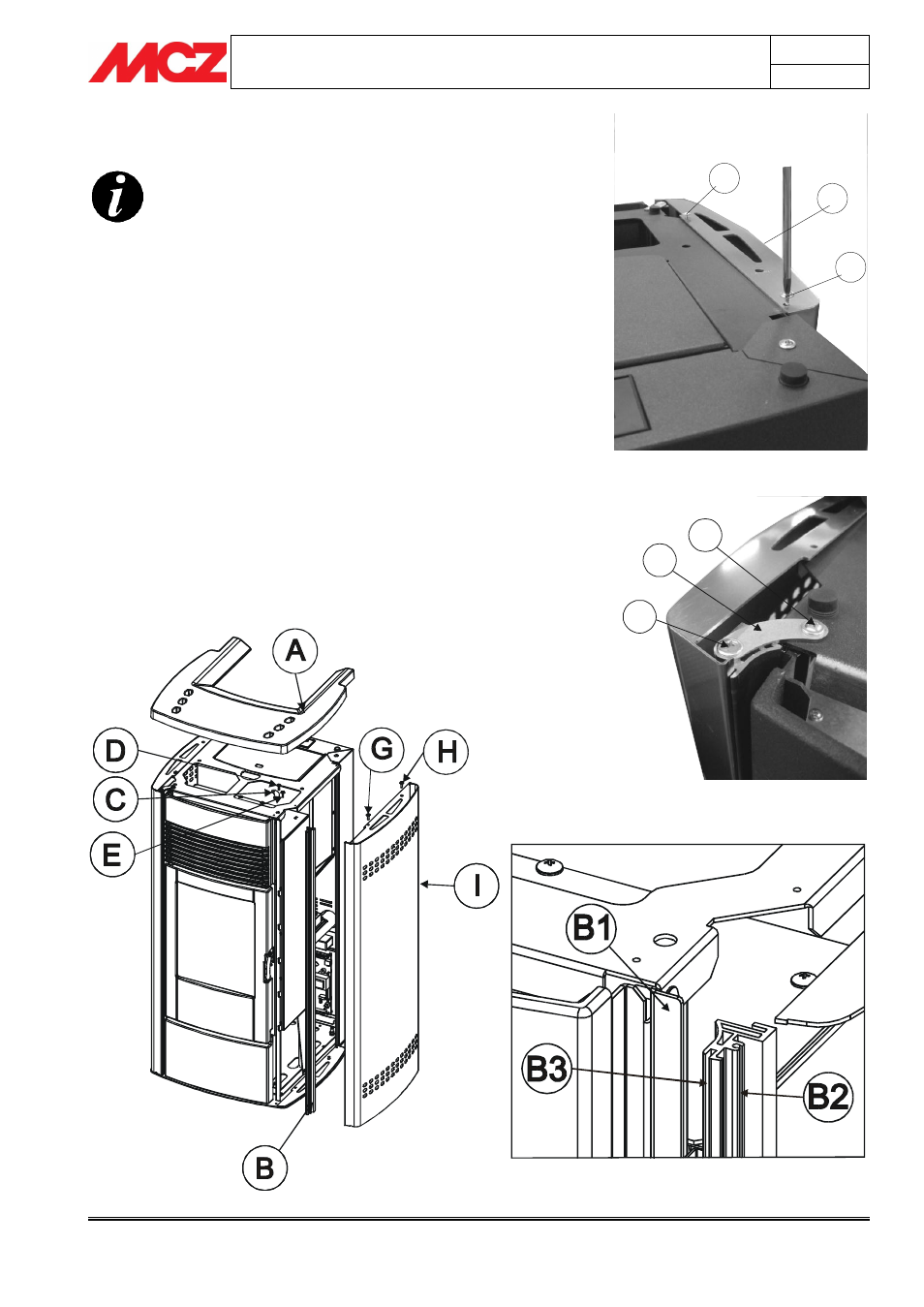

Figure 6 - Côtés en acier poêle EGO
