7-INSTALLATION ET MONTAGE
Service Technique - Droits réservés - Reproduction interdite
Faire très attention lorsque l'on déplace les panneaux raccordés aux câbles relatifs.
Les câbles doivent rester dans des zones à l'abri de la chaleur ou dans des zones où ils ne peuvent pas être
endommagés par l'extraction éventuelle du produit.
Pour un fonctionnement correct, faire passer le câble plat et le câble de l'interrupteur à l'écart l'un de l'autre, en leur
faisant suivre des parcours différents.
Ne forcer en aucun cas l'insertion du connecteur.
Ne pas plier et/ou entortiller les câbles.
Ne pas modifier les connecteurs, les câbles ou les supports des panneaux.
MONTAGE PORTE
Une fois le câblage électrique effectué, avant de fixer définitivement la porte de la hotte, exécuter un test de fonctionnement.

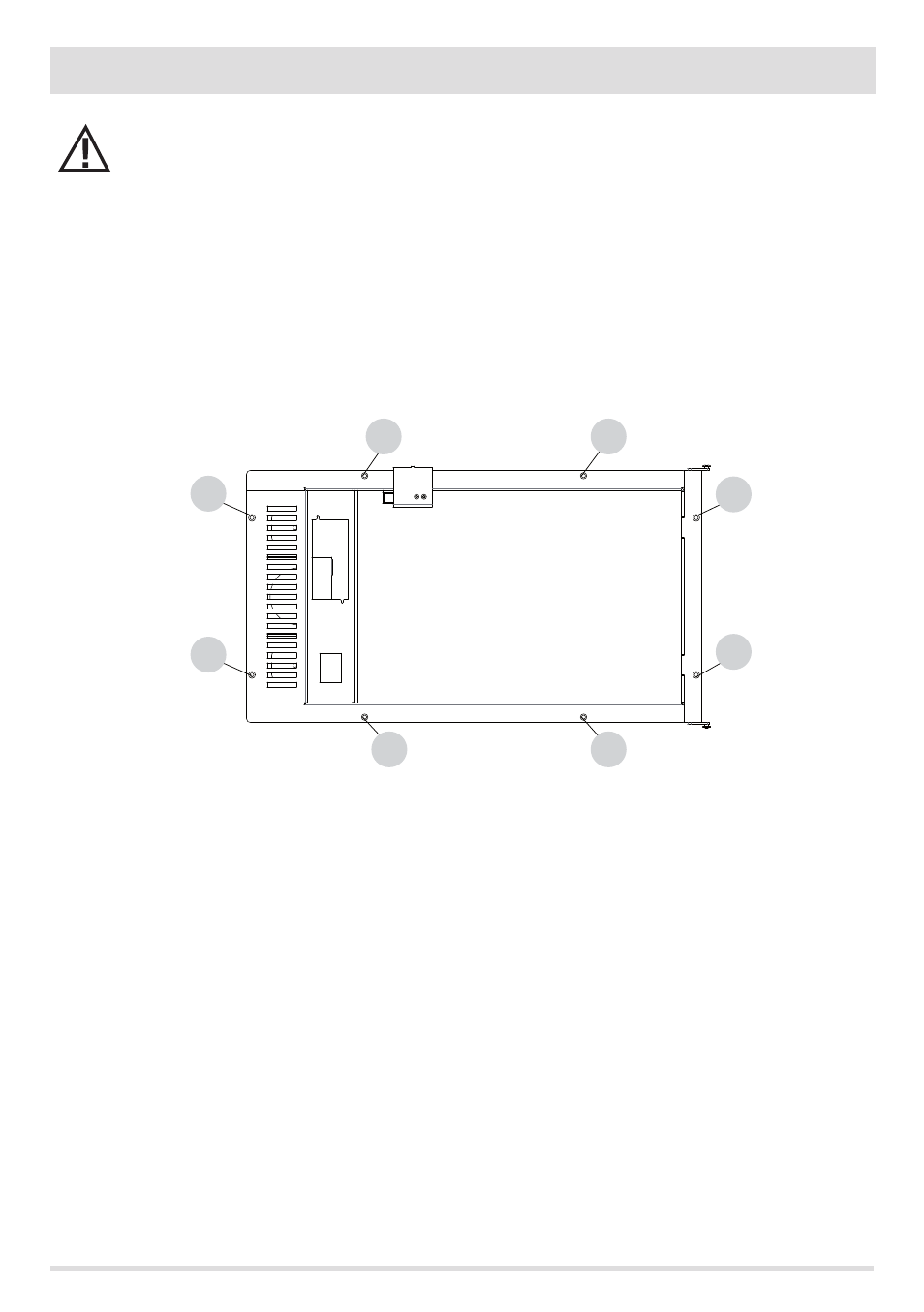

Si le test est positif, fixer la porte à la hotte à l'aide de quatre vis, en se servant des quatre trous présents sur le châssis de la porte marqués
avec la lettre (B).
Les trous marqués sur les profils horizontaux de la porte (A) servent en revanche à fixer le châssis de la porte au châssis de la goulotte pour
fixer définitivement les deux éléments en englobant la paroi de la hotte au milieu.
De façon préventive, sur la hotte, il est nécessaire d'exécuter un trou rectangulaire à une hauteur déterminée par la façon dont le support
en option a été installé ou par celle dont a été réalisé le rehaussement en maçonnerie.
OUVERTURE/FERMETURE DE LA PORTE PELLETS
La porte est pourvue d'une fermeture à pression et par conséquent elle est complètement exempte de prises ou de poignées.
Pour ouvrir ou fermer la porte, appuyer au niveau de l’arrête en haut à gauche. Avec une simple pression, celle-ci s'accrochera ou se
décrochera du dispositif de fermeture placé sur le châssis de la porte.
