MCZ Vivo 90 Pellet Comfort Air - Manuel (Page 28)

50 MIN.
590
431
800 MAX
705 MIN
800 MAX
705 MIN
165 440
230
933
500*
50
MIN
230
933
500*
26
7-INSTALLATION ET MONTAGE

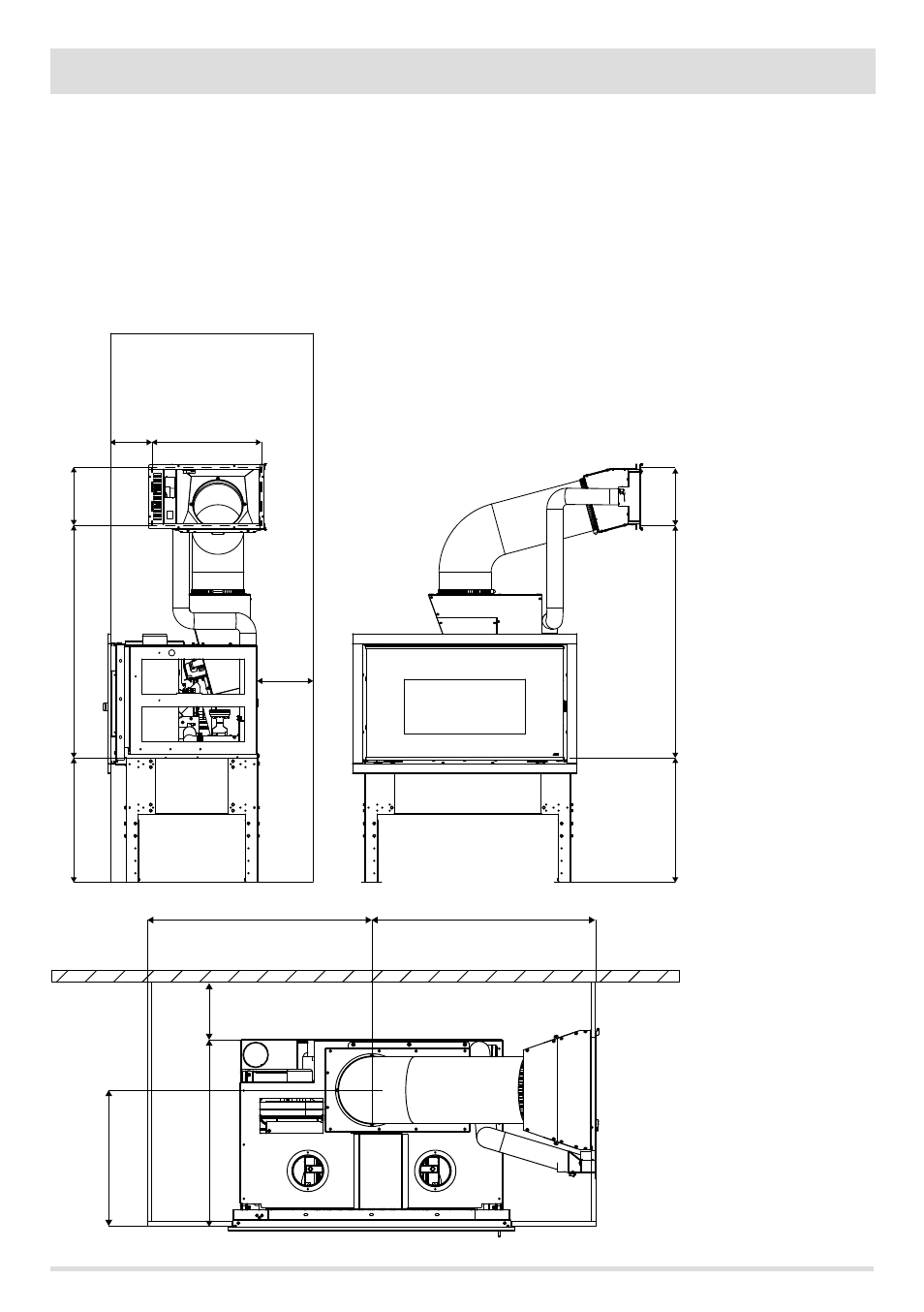

MONTAGE LATÉRAL DE LA GOULOTTE
Si vous décidez de positionner la goulotte de façon latérale, la distance entre l'axe de la machine et la paroi doit être au maximum de 80
cm (figure ci-contre).
Pour positionner la goulotte, procéder comme suit :
• Raccorder le tuyau, fourni, au Vivo 80 Pellet en veillant à ce qu'il soit bien tourné latéralement et le fixer avec le collier.
• Raccorder le tuyau (dans la partie supérieure) à l'entrée de la structure de la porte à l'aide du collier fourni.
• Positionner le tuyau avec la structure de la porte de façon à ce que l'on puisse, une fois le revêtement effectué, le visser et le fixer sur
la paroi du revêtement au niveau du trou réalisé pour son insertion.
• Pour le montage de la porte extérieure, se reporter au paragraphe correspondant, étant donné que cette opération est à exécuter
uniquement lorsque le revêtement est terminé.
MONTAGE DE LA GOULOTTE LATÉRALE
*HAUTEUR MINIMALE DU SUPPORT
EN OPTION
