7-INSTALLATION ET MONTAGE
Service Technique - Droits réservés - Reproduction interdite
CANALISATION SORTIE AIR CHAUD
Le produit a la possibilité de distribuer l'air chaud selon la méthode de la Convection Forcée en utilisant un kit de ventilation forcée
(fourni).
Il est possible d'avoir le produit avec deux types de kit :
• Comfort Air Slim.
• Comfort Air Basic.
Les principales caractéristiques des deux kits sont les suivantes :
• Kit Comfort Air Slim - diffuseur multi 12, canalisation de 60 mm de diam. et moteur entre thermo-cheminée et diffuseur.
• Kit Comfort Air Basic - diffuseur multi 20, canalisation de 100 mm de diam. et moteur placé derrière le diffuseur.
En fonction du kit choisi, il est possible d'appliquer d'autres types de diffuseurs en option.
Pour l'installation, se reporter au manuel spécifique à l'intérieur du kit.
Sur le lieu d'installation, il sera opportun de prévoir une prise d'air afin de garantir l'air pour la combustion.

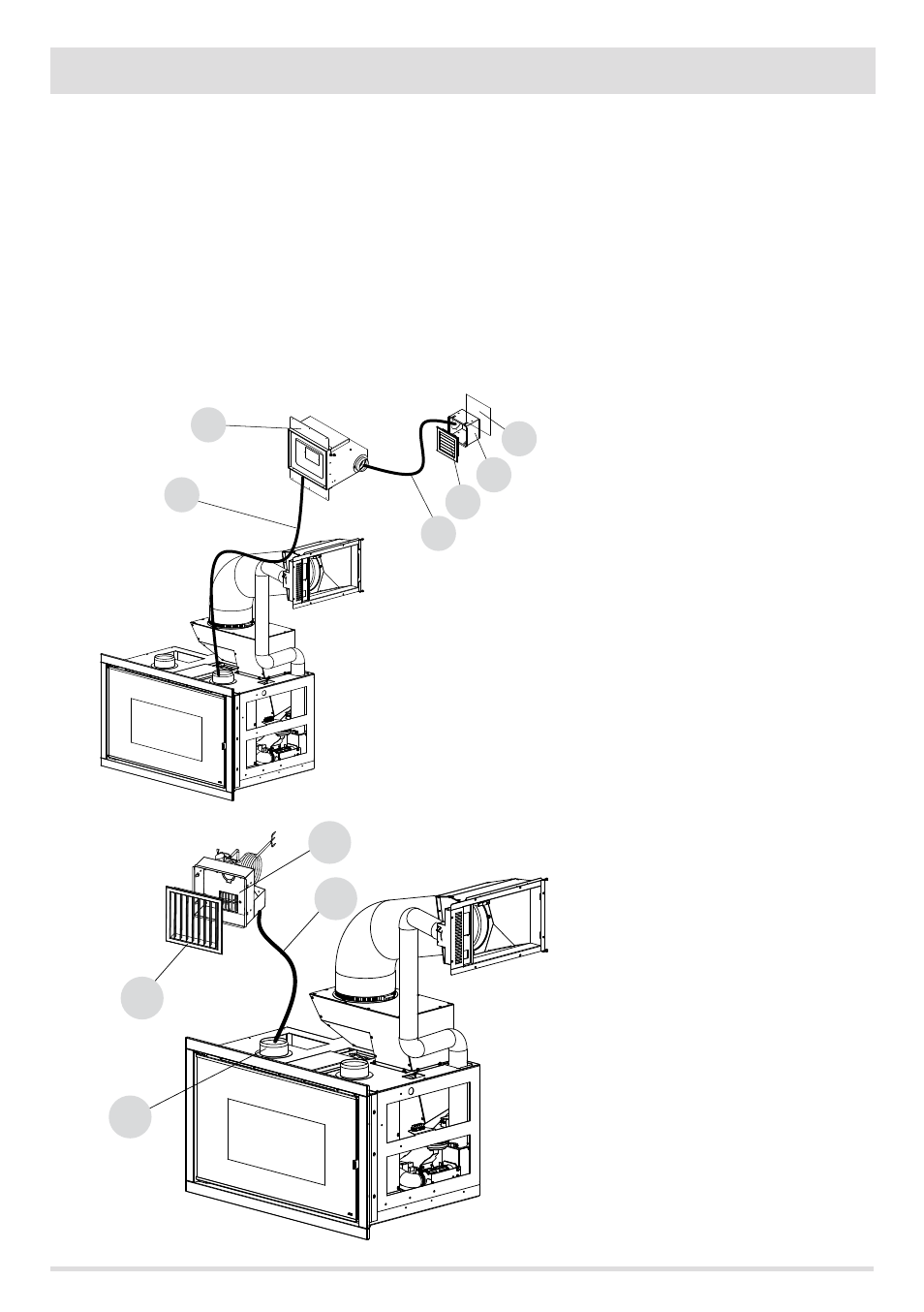

EXEMPLE D'INSTALLATION KIT COMFORT
AIR BASIC
1 - DIFFUSEUR MULTIDIRECTIONNEL
2 - GROUPE VENTILATEUR
3 - TUYAU D.100
4 - BRIDES DE RACCORDEMENT TUYAU D.100
EXEMPLE D'INSTALLATION KIT COMFORT
AIR SLIM
1 - DIFFUSEUR MULTIDIRECTIONNEL
2 - CHÂSSIS DIFFUSEUR
3 - TROU PAROI 103*103
4 - KIT VENTILATEUR
5 - TUYAU D.60
6 - TUYAU D.100
