22
7-INSTALLATION ET MONTAGE
BRANCHEMENT ÉLECTRIQUE DES VENTILATEURS
Le kit fourni contient 2 câbles en silicone de 2,5 mètres de long pour le câblage des ventilateurs. Commencer en câblant comme suit :
dans la position2, connecter le fil vert/jaune et dans la position 1, connecter les deux autres fils (la séquence des couleurs n'a pas
d'importance car les ventilateurs n'ont pas de polarisation) (fig.7).
Le bornier auquel il faut câbler les câbles du ventilateur (fig.8) est vissé au montant de la structure, dans la partie supérieure.
Connecter les deux câbles de la mise à la terre des ventilateurs dans la première borne à gauche (T). Connecter les deux autres câbles
provenant du ventilateur de gauche avec les bornes câblées, avec les câbles blancs (B). Connecter les deux autres câbles provenant du
ventilateur de droite avec les bornes câblées, avec les câbles violets (V).
IMPORTANT !
Le câble pour le raccordement du ventilateur est en matériau silicone pour supporter les températures élevées. En
cas de rallonges du câbles (plus de 2,5m) et dans tous les cas, s'assurer que le câble n'entre pas en contact avec les
parties chaudes du monobloc et des tuyaux de raccord de l'air à l'intérieur du revetement ou de la structure.

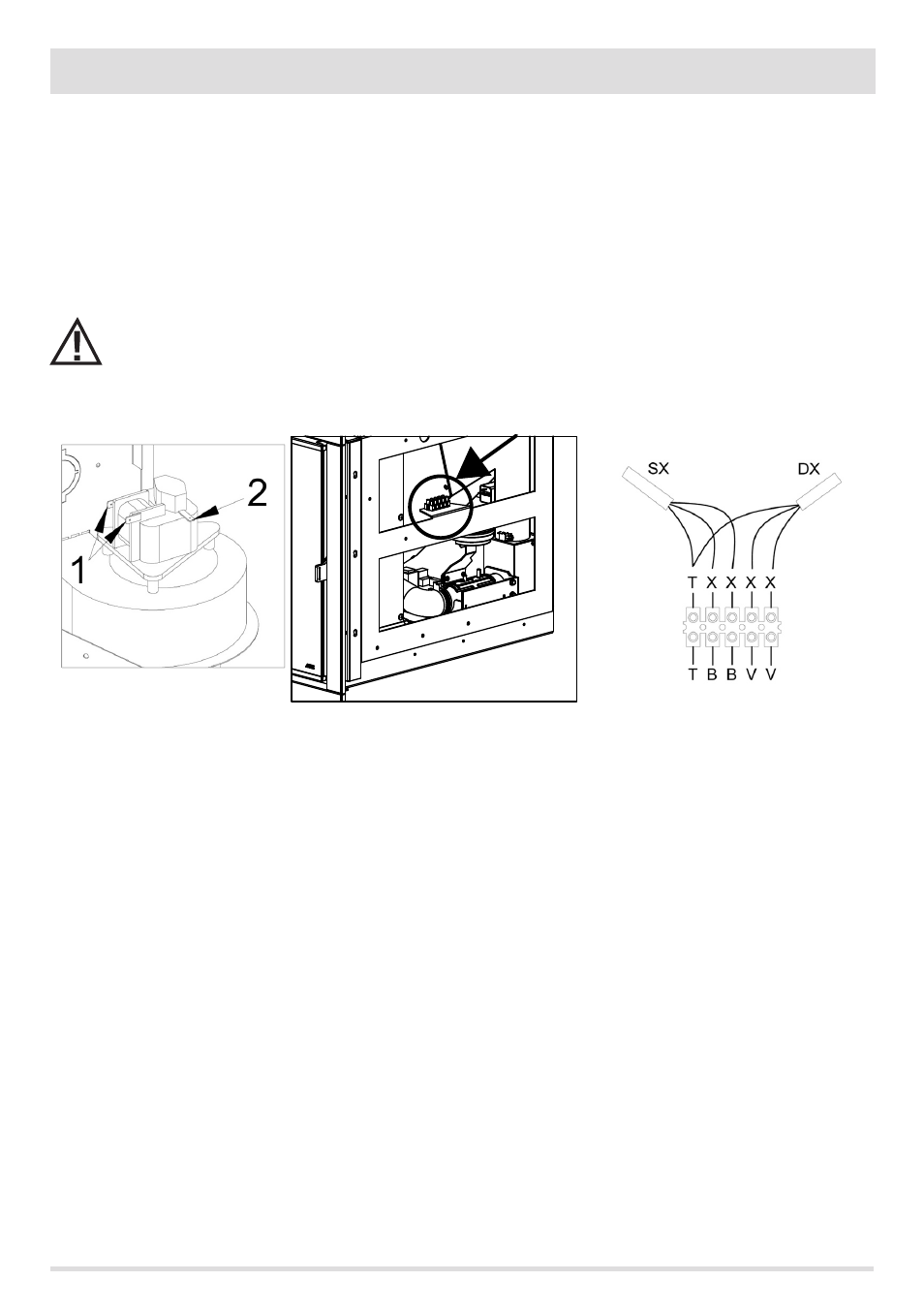

FIGURE 7– POSITION DES BORNES DES
VENTILATEURS
FIGURE 8– POSITION DES CÂBLES SUR LE BORNIER FIGURE 7– POSITION DU BORNIER
